Menşe yeri: | Çin |
Marka adı: | HD BOILER |
Sertifika: | ISO9001,ASME,Grade A,SGS,EN |
Model numarası: | YYW |
Min sipariş miktarı: | 1 Takım |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Denize uygun Ambalaj |
Teslim süresi: | 30 gün |
Ödeme koşulları: | L / C, T / T, Western Union |
Yetenek temini: | Yılda 500 set |
Yakıt: | Gaz, Petrol Yakıtlı | Basınç: | Alçak basınç |
---|---|---|---|
Yer Stili: | Dikey | medya: | Organik Isı Transfer Malzemesi |
kullanım: | Sanayi | Şartname: | Özelleştirilmiş |
Yüzey işleme: | Boyalı | Liman: | shanghai |
Vurgulamak: | termik akışkan kazanı,kalorifer yakıtı kazanı |

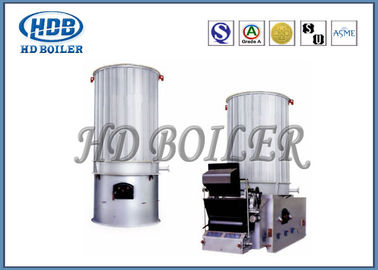

Zincir Izgaralı Dikey Gaz Yağı Ateşlemeli Termik Akışkan Isıtıcı Düşük kirlilik emisyonu
Açıklama
Yakıtın tamamen yanmasıyla oluşan alev ve yüksek sıcaklık dumanı (hafif mazot, ağır yağ, artık yağ, doğalgaz, sıvılaştırılmış petrol gazı, şehir gazı vb.) Radyatif transfer ve konveksiyon transferi ile borudaki organik ısı transfer ortamı ile ısı alışverişi aynı zamanda organik ısı transfer ortamı pompanın ittiği sistemde dolaşır.Ve sonra kullanılan ısı ekipmanı, ısı değişiminden sonra kazana geri dönen medyadan ısıyı alır.Yani organik bir ısı sirkülasyon sistemidir.
Teknik parametre
Modeli YYL (W) |
350 Y (Q) |
600 Y (Q) |
900 Y (Q) |
1200 Y (Q) |
1500 Y (Q) |
1800 Y (Q) |
2300 Y (Q) |
2900 Y (Q) |
3500 Y (Q) |
||
Anma gücü (kw) | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2300 | 2900 | 3500 | ||
Isı kaynağı × 104(kCal / h) | 30 | 50 | 75 | 100 | 160 | 150 | 200 | 250 | 300 | ||
Isıl verim(%) | ≥88 | ≥88 | ≥88 | ≥88 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
Tasarım basıncı (MPa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
Maksimum çalışma sıcaklığı (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
Orta sirkülasyon oranı (m3/ h) | 40 | 58 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
Fırın orta kapasitesi (m3) | 0.4 | 0.6 | 0.6 | 0.8 | 1.2 | 2.1 | 2.6 | 3.5 | 7.8 | ||
Yetkili çap (DN) | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | ||
Kapasite (kw) | 14.5 | 18 | 31 | 37.5 | 49.5 | 57.5 | 61.5 | 75 | 75 | ||
Uygulanabilir yakıt | Petrol gazı | ||||||||||
Yakıt tüketimi Kg / h (yağ) | 34 | 56 | 84 | 111 | 141 | 163 | 217 | 273 | 326 | ||
Boyutlar (¢ · H) m |
Dikey yağ fırını | 1,3 × 2,5 | 2 × 3,5 | 2,1 × 3,5 | 2,2 × 3,5 | 2,2 × 4 | 2,2 × 4,4 | 2,7 × 5,1 | 2.8 × 6.5 | 3,2 × 6,7 | |
Dolaşım pompa |
Model WRY | 80-50-180 | 100-65-190 | 100-65-230 | 100-65-240 | 100-65-257 | 125-80-250 | 125-80-250 | 125-100-250 | 125-100-250 | |
Akış (m3/ h) | 40 | 60 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
Kaldırma (m) | 40 | 38 | 55 | 70 | 80 | 60 | 60 | 60 | 60 | ||
Güç (kw) | 7.5 | 11 | 22 | 30 | 37 | 45 | 45 | 55 | 55 |
Modeli YYL (W) |
4700 Y (Q) |
5900 Y (Q) |
7000 Y (Q) |
8200 Y (Q) |
9400 Y (Q) |
10500 Y (Q) |
12000 Y (Q) |
14.000 Y (Q) |
16300 Y (Q) |
||
Anma gücü (kw) | 4700 | 5900 | 7000 | 8200 | 9400 | 10500 | 12000 | 14.000 | 16300 | ||
Isı kaynağı × 104 (kCal / h) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | ||
Isıl verim(%) | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
Tasarım basıncı (MPa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
Maksimum çalışma sıcaklığı (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
Ortam sirkülasyon hızı (m3 / h) | 260 | 300 | 340 | 400 | 520 | 600 | 600 | 680 | 800 | ||
Fırın orta kapasitesi (m3) | 8.4 | 8.8 | 10.5 | 11.2 | 11.5 | 13 | 15 | 18 | 23 | ||
Yetkili çap (DN) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 350 | ||
Kapasite (kw) | 98.5 | 121.5 | 148.5 | 155 | 195 | 235 | 235 | 295 | 341 | ||
Uygulanabilir yakıt | Petrol gazı | ||||||||||
Yakıt tüketimi Kg / h (yağ) | 435 | 545 | 660 | 760 | 875 | 980 | 1140 | 1360 | 1600 | ||
Boyutlar (¢ · H) m |
Dikey yağ fırını | 3.2 × 7 | 3,3 × 7,5 | 3,5 × 8,2 | 3,62 × 9,2 | 3,7 × 9,6 | 3,65 × 11 | 3,65 × 11 |
3,98 × 11.8 |
4,06 × 12.8 |
|
Dolaşım pompa |
Model WRY | 125-100-257 |
125- 100-260 |
150-125-270 | 125-100-250 | 125-100-257 | 125-100-260 | 150-100-260 | 150-125-270A | 150-125-280 | |
Akış (m3 / h) | 260 | 300 | 340 | 200 × 2 | 260 × 2 | 300 × 2 | 300 × 2 | 340 × 2 | 400 × 2 | ||
Kaldırma (m) | 70 | 70 | 76 | 60 | 70 | 70 | 70 | 76 | 78 | ||
Güç (kw) | 75 | 90 | 110 | 55 × 2 | 75 × 2 | 90 × 2 | 90 × 2 | 110 × 2 | 132 × 2 |
şirket tanıtımı
1985 yılında kurulan Zhangjiagang Hua Dong Boiler Co., Ltd (HD Boiler olarak ticaret yapıyor), enerji santrali üretiyor;Sanayi;atık ısı;atık yakma;biyokütle;organik ısı taşıyıcı ve elektrikli buhar kazanları.HD Kazan, kapsamlı bir ısıtma yüzeyleri yelpazesiyle birlikte, piyasaya kazan tasarımı, imalatı, montajı, bakımı ve kazan basınç parçalarının değiştirilmesi dahil benzersiz bir hizmet sunar.
1. 200.000 metrekarelik imalat alanı
2. 150 Mühendis
3. 600 kodlu kaynakçı
4. 60 Lisanslı Müfettiş (NDT Seviye-III eğitmenleri)
5. Tasarım ve Üretim Kazanı için A Sınıfı Lisansları
6. ISO 9001: 2008 Kalite Sistemi
7. ASME Güç Kazanları Sertifikası
8. ASME 'S', 'U' ve NB damga yetkisi
