Menşe yeri: | ZhangJiagang, Jiangsu, Çin |
Marka adı: | HD Boiler |
Sertifika: | ISO9001 , ASME , GradeA , SGS , EN ,TUV |
Model numarası: | Özelleştirme |
Min sipariş miktarı: | 1 Set / Setler 10 ton |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Exception : INVALID_FETCH - getIP() ERROR |
Teslim süresi: | 50-100 gün |
Ödeme koşulları: | Western Union, L / C, T / T |
Yetenek temini: | 500 ton / Ay |
Şart: | Yeni | Tip: | Kazan Su Duvar Tüpleri |
---|---|---|---|
Şartname: | özelleştirilmiş | GTİP Kodu: | 3215960855 |
Uygulama Alanları: | Güç istasyonu , Endüstriyel | İsim: | Su Duvar Paneli |
Vurgulamak: | kazan suyu duvar panelleri,kazan suyu duvar boruları |

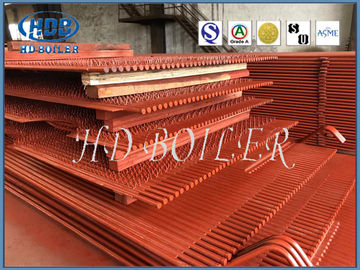

Yüksek Verimli ASME Standart Kazan Su Duvar Panelleri, Kazanda Su Duvar Boruları
Su duvar panelleri Açıklama
Genellikle fırın duvarının iç yüzeyine dikey olarak döşenir, esas olarak fırındaki alevden ve yüksek sıcaklıktaki baca gazından radyan ısıyı emmek için kullanılır. Modern kazanın ana tipi evaporatif ısıtma yüzeyidir ve aynı zamanda temel kazanın su sirkülasyon döngüsünün bir parçasıdır. Hem soğutma hem de koruyucu fırın duvarı rolü nedeniyle, adı buradan gelir.
Su soğutma duvarları başlangıçta ısıtılmak için değil, yüksek sıcaklıklarda zarar görmemesi için fırını soğutmak için tasarlandı. Daha sonra, iyi ısı değişim işlevinin bir sonucu olarak, ana ısıtma olmak üzere tamburu kademeli olarak değiştirdi. kazanın parçaları.
Kazan fırınının iç duvarında birçok paralel borudan oluşan bir evaporatif ısıtma yüzeyi düzenlenmiştir. Su duvarının rolü, fırındaki yüksek sıcaklıktaki alevin veya baca gazının radyan ısısını emmek, içinde buhar veya sıcak su üretmektir. boru, fırın duvarının sıcaklığını düşürün ve fırın duvarını koruyun. Büyük kapasiteli kazanda, alev sıcaklığı çok yüksektir ve termal radyasyonun yoğunluğu çok yüksektir. Kazan, yüzde 40 ila 50 veya daha fazlasını içerir. su duvarı tarafından emilen ısı. Birkaç küçük kapasiteli kazan dışında, modern su borulu kazanlar, ana evaporatif ısıtma yüzeyi olarak su soğutma duvarlarını kullanır.
Parametre
İsim | Membran su paneli |
Malzeme | Karbon çeliği, Alaşım, Paslanmaz çelik |
Tüp boyutu | Ø38 - 76 mm, veya gerektiği gibi |
Standart | ISO, ASME |
modeli | çivili |
Başvuru | Kazan yanma odasının etrafına monte edilebilir |
Türler
Hafif borulu su duvarı
Hafif borunun su duvarı genel kazan çelik borudan yapılmıştır. Küçük ve orta kapasiteli kazanlarda yaygın olarak kullanılır.Su soğutmalı duvar düzenlemesinin sıkılık derecesi, borunun s aralığı ile borunun d dış çapı arasındaki oran (s/d) ile ölçülür.Kazan kapasitesi küçüktür, s/d büyüktür (1.5 ~ 2), metal kullanım oranı yüksektir ve fırın duvarının koruyucu performansı zayıftır ve ağır fırın duvarı genellikle ateş tuğlası ile yapılır. Kazan kapasitesi arttıkça, s/ d azalır (1.1 ~ 1.2), metal kullanım oranı düşüktür ve hafif fırın duvarı benimsenebilir. s/d<1.1 olduğunda, boru duvarı kullanılabilir. Hafif borulu su soğutma duvarının üretim süreci basittir ve büyük mekanize ekipman gerektirmez.Bununla birlikte, kazanın sızdırmazlığı zayıftır, fırın duvarının yapısı karmaşıktır ve inşaat zordur ve destekleyici vincin yapısı da karmaşıktır.
Membran su duvarı
Borular ve kanatlarla kaynaklanmış bir membran su duvarının hava geçirmez bir yapısı. Avantajları: fırında daha az hava sızıntısı; Çelik yapının yükünü azaltmak ve kazan maliyetini azaltmak için boru duvarı kullanılabilir. askıya alınmış yapı ve termal genleşme sistemini iyileştirir. Büyük mekanize üretim, yüksek montaj oranı için uygundur; Küçük ısı depolama kapasitesi, kısalma başlama ve durma süresi. Dezavantajı, üretim sürecinin daha karmaşık olmasıdır. Büyük kapasite, yüksek sıcaklık ve yüksek - basınçlı kazanlar membran su duvarı kullanır.
Başvuru
Kazan suyu duvarları, aralarında metal bir şerit bulunan veya olmayan borulardan oluşan membran duvarlardır.Bu duvarlar, kömür yanma odasının muhafazasını oluşturur.Su cidarlı borular ayrıca evaporatör bölümü olarak da anılır;çoğunlukla sıvı halde bulunan ve kazanda yükseldikçe yavaş yavaş buharlaşan su içerirler.
Garanti
1. Bir yıl garanti
2. Fabrika çıkış fiyatından temin edilebilen yedek parçalar
3. Farklı voltaj mevcut
4. 100% teslimattan önce test edildi
5. Müşterilere ilk inşaat için hazırlanmalarına yardımcı olun ve ayrıca mühendis ayarlayabilir yerinde kurulum ve devreye alma talimatı
6. İlk hat operatörlerini eğitin;
7. Ekipmanı inceleyin;
