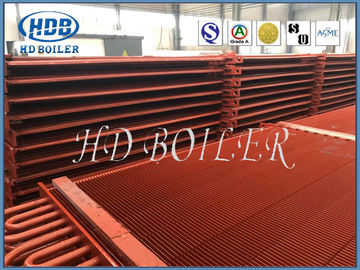

ASME Standardını Kullanan H Kanatlı Borulu Kazan Ekonomizer Isı Değiştirici Industrail

ASME Standardını Kullanan H Kanatlı Borulu Kazan Ekonomizörü Eşanjör Endüstrisi

Açıklama

H-şekilli fin tüpünün iki kanadı dikdörtgen, neredeyse karedir ve yan uzunluk, ışık tüpünün yaklaşık iki katıdır. Genişletilmiş ısıtma yüzeyine aittir. H-şekilli fin tüp, flaş dirençli kaynak işlemini benimser. yüksek kaynak füzyon hızına, yüksek gerilme mukavemetine ve iyi termal iletkenliğe sahiptir. H-şekilli kanatlı boru, aynı zamanda, iyi sertlikte olan ve şu durumlarda uygulanabilen çift borulu bir "çift-h" kanatlı boruya da yapılabilir. daha uzun boru sıraları.

Kazan H Finli Boru Ekonomizerinin Malzeme Yapısı

Ciddi sayıda H kanatlı boru, giriş ve çıkış başlıkları, dirsek, çerçeve ve diğer yardımcılardan oluşur.

Kazan H Finli Boru Ekonomizerinin Özellikleri

1).Isı değişim alanını ekleyin ve tüp sayısını azaltın, ayrıca duman hızını ve aşınmayı azaltmak için duman akış bölümü alanını artırın.
2).H tipi kanatlı boru, çift H tipi kanatlı boruya, uzun boru sırasına uyacak şekilde yüksek sertlikte yapılabilir.
3).Alanı birçok küçük bölgeye dönüştürmek için sıraya yerleştirilmiş H tipi kanat ekonomizörü, aşınmayı azaltmak için ortalama hava akışı.
4).En iyi kül üfleme etkisini elde etmek için düz kanallı.
5).Ağırlığı azaltmak ve üretim maliyetini azaltmak için kompakt yapı.

Özellikler

Avantajlar

1. Mükemmel aşınma direnci

Aşınma, esas olarak gri parçacıkların boru üzerindeki etkisi ve kesme etkisinden kaynaklanmaktadır.Aşınma, boru çevresinde 30 derece seviyesinde en şiddetlidir.S1/d=S2/d=2 olduğunda buradaki aşınma miktarı ortalama değerin 3 katıdır.

Hava akış yönünün değişmesi nedeniyle ikinci sıra en şiddetli aşınmaya sahiptir.S1/d=S2/d=2 olduğunda, ikinci sıra birinci sıra aşınmasının iki katıdır ve sonraki sıra aşınması genellikle ilk sıraya göre %30 ila %40 daha fazladır.

İlk sıranın düzeni, sıradaki ilk sıranın düzeniyle aynıdır. Aynı koşullar altında, uzunlamasına boru demetinin maksimum aşınması, kademeli boru demetininkinden 3-4 kat daha azdır.

Borunun aşınma hızı, baca gazı hızı KV3.33'ün tek biçimli olmama katsayısı ile doğru orantılıdır ve uçucu kül konsantrasyonunun tekdüze olmama katsayısı ile doğru orantılıdır Ku.

H-şekilli kanatlı boru ekonomizörü sırayla düzenlenmiştir.H şeklindeki kanat, alanı birkaç küçük alana böler ve hava akışı üzerinde düzgün bir akış etkisine sahiptir.Optik tüplü ekonomizör, spiral kanatlı ekonomizör ve kademeli düzenlemeye sahip uzunlamasına kanatlı ekonomizör ile karşılaştırıldığında, diğer koşullar altında aşınma ömrü 3-4 kat daha yüksektir.

Baca gazı yan damperi büküm kısmını korur.

2. Azaltılmış toz birikimi

Borunun arka ve rüzgar tarafında kül oluşumu meydana gelir.Düzensizlik ile boruyu temizlemek kolaydır ve arkada daha az toz birikir.Sıralı boru düzenlemesinde ise hava akışının kolay boşaltılmaması nedeniyle borunun arka tarafında, sırayla boru düzeninde yanlış sütuna göre daha fazla kül birikimi vardır.

H-tipi kanat, borunun her iki tarafına kaynaklı olup, hava akışı düz akarken, hava akış yönü değişmez ve kanatta kül biriktirmez, kül biriktirmez.

H-tipi kanadın ortasında, hava akışını toz biriktirmek için boru kanadını süpürmek için yönlendirebilen 4-10'luk bir boşluk bırakılır.

Kanatın spiral açısı akış yönünü yönlendirdiği için kanatlı tüpün kül birikimi daha ciddi olur ve gevşek kül oluşturmayan ekonomizör kullanılamaz. Tarla çalışması h şeklindeki kanatlı tüpün kül biriktirmediğini gösterir. , spiral yüzgeç ciddi iken.

Uzunlamasına kanatçık borusu, kanatçık biriken külün yüzeyine ve arkasına kaynak yapılırken kanat boyunca hava akışıyla oluşur.Bazı alanlar toz birikmesine eğilimlidir.

Her iki tarafta düz bir kanal oluşturan h şeklindeki kanatçık en iyi üfleme etkisine sahiptir.

3. Kompakt alan ve düşük maliyet

Boru seti çok kompakttır ve kuyruk dumanının yüksekliğini iyi bir şekilde azaltır.

Toplam ağırlık büyük ölçüde azaltılır ve süspansiyon sisteminin yükü azalır.

Ekonomizer ve entegre kazan maliyetini azaltın.

4. Duman yan direncini azaltın

Endüklenen fanın işletme ve yatırım maliyetini azaltın.

5. Kaynak eklemini azaltın ve güvenilirliği artırın.
