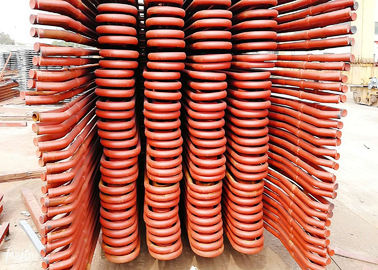

Kömür Yakıtlı Kazanlar İçin Düşük Sıcaklık Kızdırıcı Bobin Borulu Kazan Yedek Parçaları


Santral kazanı için, kızgın buhar parametresini iyileştirerek termik santralin termal ekonomisini artırmanın önemli bir yoludur.Kızgın buhar parametrelerinin artışı metal malzemelerle sınırlıdır.Kızdırıcıların tasarımı, yüzey ısıtma borularının dış duvarının sıcaklığının, çeliğin izin verilen oksidasyon direnci sıcaklığından daha düşük olmasını sağlamalı ve bu arada mekanik mukavemetini sağlamalıdır.Kazanlarda kullanılan metal malzemenin gelişmesiyle birlikte ülkemizde zaten yüksek basınç, yüksek sıcaklık (9.8MPa, 540 derece) ve süper yüksek basınç parametreleri (13.7 MPa, 540 ve 555 derece) uygulamakta ve subkritik basınç geliştirmişlerdir. parametreler (16.7MPa, 540 ve 555 derece).Artık birçok kazan süper kritik basınç parametreleri (24.5MPa, 540-570 derece) uygulamakta ve çok az sayıda ünite bile daha yüksek basınç ve sıcaklık parametreleri uygulamaktadır.




Büyük elektrik santrallerindeki kazanlar için süper ısıtıcılar ve yeniden ısıtıcılar gerekli parçalardır ve büyük ölçüde kazanların güvenliğini ve ekonomisini etkilemiştir.Kızdırıcılar, ana buharı surnatüre sıcaklıktan nominal kızgınlık sıcaklığına kadar ısıtan ısıtma yüzeyleridir ve yeniden ısıtıcılar, buhar türbini yüksek basınç silindirinden gelen egzozu belirli bir sıcaklığa kadar ısıtan ısıtma yüzeyleridir. Kömür türleri değişir, çıkış sıcaklığının -10- + 5 derece anma seviyesinde olmasını sağlamak için onları ayarlamaktır.

Elektrik santrallerindeki büyük kazanlar için, kızdırıcılar ve yeniden ısıtıcılar toplam ısıtma yüzeylerinde büyük bir paya sahiptir, dumanın daha yüksek sıcaklığa sahip olduğu alanlarda düzenlenmelidir.Güç istasyonlarında termal sirkülasyonun verimliliğini artırmak için, buharın orijinal parametrelerini kademeli olarak iyileştirmek gerekir, buhar basıncındaki artış, aşırı ısıtılmış buhar için karşılık gelen sıcaklık artışını gerektirir veya buhar türbininin büyük aşamalı egzozunun nemi çok yüksek, bu da güvenliğini etkileyecektir.Bu nedenle, kızdırıcılardan ve yeniden ısıtıcılardan akan buhar, yüksek sıcaklıktaki buhardır, ısı transfer performansları oldukça kötüdür, bu da kızdırıcıların ve yeniden ısıtıcıların boru çeperi sıcaklıklarının yüksek olduğunu belirler.


Kızdırıcıların ve yeniden ısıtıcıların işlevleri ve özellikleri

kızdırıcıların ve yeniden ısıtıcıların işlevleri:

Kızdırıcılar ve yeniden ısıtıcılar, buhar sıcaklığını artırmak, buhar entalpisini iyileştirmek ve ayrıca elektrik santrali için termal sirkülasyon verimliliğini artırmak için kullanılan ısıtma yüzeyleri için önemli parçalardır.

Süper ısıtıcılar, soyulmuş buharı belirli bir sıcaklıkta aşırı ısıtılmış buhara ısıtmak için çalışır.Kazan yükleri veya diğer çalışma koşulları değiştiğinde, aşırı ısıtılmış buhar sıcaklığının normal ve izin verilen sıcaklık değişimi aralığında olduğundan emin olmak gerekir.

Güç istasyonundaki termal sirkülasyondan, orijinal basınç ve sıcaklık parametreleri daha yüksektir, sirkülasyonun termal verimliliği daha iyidir veya buhar türbininin arka kısmının buhar nemi çok yüksektir ve bu da güvenliğini etkiler.Aşırı buhar sıcaklığı metal malzemelerle sınırlı olsa da, şu anda, metal malzemelerin sınırlandırılması nedeniyle, çoğu güç istasyonu kazanları için kızgın sıcaklık hala 540-555 derece aralığında ve buhar türbininin kanadının buhar neminden kaçınmak için. arka çok büyük, bu nedenle orta yeniden ısıtma sistemi uygulanıyor.

Yeniden ısıtıcıların işlevi, buhar türbini yüksek basınç silindirinin egzozunu kızgın sıcaklığa yakın veya eşit olan yeniden ısıtılmış sıcaklığa kadar ısıtmak ve daha sonra bunları orta basınç silindirine ve düşük basınca göndermek ve buhar türbini kanadının kuruluğunu artırmak için çalışmaktır. arka.Genellikle, yeniden ısıtılmış buharın basıncı, aşırı ısıtılmış buharın beşte biridir.Yeniden ısıtma sistemi uygulaması, santraller için ısıl verimi% 4-5 oranında artırabilir.

Şu ana kadar ülkemizde 125 mw'nin üzerinde kapasiteye sahip ünitelerin tümü tek seferlik orta ısıtma sistemi uygulamaktadır.Çift yeniden ısıtma, sirkülasyonun ısıl verimini tekrar% 2 artırabilir, ancak sistem çok karmaşıktır, ulusal birimler için uygulanmaz, ancak denizaşırı büyük kazanlarda yaygındır.




Prensip

• Kızdırıcı prensibi, buhar üreten kazan tüplerine benzer.
• Yüksek sıcaklıktaki sıcak gazlar, kızdırıcı tüpleri üzerinde süpürür ve büyüklüğü kızdırıcıdan çıkan çıkış gazı sıcaklığına ve gaz hızına bağlı olan buharın sıcaklığını yükseltir.

Uygulama

doymuş buharı ısıtmak için kullanın, buhar sıcaklığı 900 derece C'ye kadar çıkabilir.
Güç Üretimini Artırmak İçin Süper Isıtıcı Kapasitesi Yükseltmeleri

Buhar kapasitesi, basınç, gerekli sıcaklık gibi gerekli teknik verileri bize gönderin. Buna göre tasarlayacağız.

Farklılıklar
