Menşe yeri: | Çin |
Marka adı: | HD Boiler |
Model numarası: | Kazan Membran Duvarı |
Min sipariş miktarı: | 1 Takım |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Denize uygun Ambalaj |
Teslim süresi: | 30 iş günü |
Ödeme koşulları: | L / C, T / T, Western Union |
Yetenek temini: | 500 ton / ay |
Sertifika: | ISO900/CE/SGS,ASTM | renk: | Özelleştirilmiş |
---|---|---|---|
Uygulama: | Kazan | boyut: | görenek |
Yüzey: | zımparalama / kabartma | Liman: | shanghai |
Şart: | Yeni | ||
Vurgulamak: | kazan suyu duvar panelleri,kazan suyu duvar boruları |

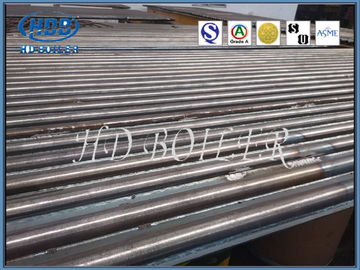

ISO Sertifikası Kazan Membran Duvar Borulu Fırın Paneli Pimli
Kazan Membran Duvarı Bilgi
Su duvarı, orijinal tasarım, amaç ısıtılmadığında, ancak bir soba veya fırının soğutma odasına daha sonra yüksek sıcaklık hasarından etkilenmez, iyi ısı değişim işlevi nedeniyle, kademeli olarak tamburu değiştirin ana ısıtma kazanı parçaları döşenir Fırının iç duvarında çok sayıda paralel borulu evaporatif ısıtma yüzeyinden oluşan su duvarının rolü, baca gazı ısı radyasyonunu absorbe etmek veya borudaki fırında yüksek sıcaklık alevi buhar veya sıcak su üretmek ve fırının sıcaklığını düşürmektir. duvar, fırın duvarı, büyük kapasiteli kazan fırını alev sıcaklığı çok yüksektir, büyük kazandaki ısı radyasyonunun yoğunluğu, su duvarı tarafından emilen ısının% 40 ~ 50'si veya daha fazlası Birkaç küçük kapasiteli kazan hariç, modern su borulu kazanlar hepsi ana buharlaşmalı ısıtma yüzeyi olarak su duvarını kullanır
İsim Soyisim | Membran su paneli |
Malzeme | Karbon çeliği, Alaşım çelik,vb. |
Tüp boyutu | Φ38 - 76 mm, Özelleştirme |
Standart | ISO, ASME |
Modeli | Çivili |
Boyut | Özelleştirme |
Üretim süreci | Malzeme → Külçe → Sıcak / Soğuk Haddeleme → Isıl işlem (Normalleştirme + temperleme) → Muayene →Parlatma→Tüp ortak kaynak →Montaj →Kaynak → Muayene → Isıl işlem →Hidrolik basınç testi→Boyama→ Ambalajlama |
Yükleme konumu | Kazan yanma odası çevresinde |
Sınıflandırılmış
Çıplak tüp tipi su duvarı
Çıplak borulu su duvarı, genel kazan çelik borudan oluşur.Küçük ve orta kapasiteli kazanlarda yaygın olarak kullanılır.Su duvarının sızdırmazlığı, s boru dış çapının d (s / d) boru aralığına oranı ile ölçülür. küçük, s / d büyüktür (1.5 ~ 2), metal kullanım oranı yüksektir, fırın duvarının koruma performansı zayıftır, genellikle ateş tuğlası ağır fırın duvarı kullanır. Kazan kapasitesinin artmasıyla s / d azalır (1.1 ~ 1.2), metal kullanımı düşüktür, hafif fırın duvarı kullanılabilir. S / d <1.1 olduğunda tüp cidar kullanılabilir. Hafif tüp su soğutmalı duvar imalat süreci basittir, büyük mekanik ekipman gerektirmez, ancak kazan sızdırmazlık zayıftır, fırın duvar yapısı karmaşıktır ve inşa edilmesi zordur, destek vinci yapısı daha karmaşıktır, kurulum hala ısıl genleşme sorununa tam dikkat göstermelidir.
Membran tipi su duvarı
Film tipi su duvarı, kaynaklı boru ve kanatlardan oluşan hava sızdırmaz bir yapıdır. Fırında daha az hava sızıntısı olmasının avantajları; Çelik yapının yükünü azaltmak ve kazan maliyetini düşürmek için boru duvarı kullanılabilir. Süspansiyon yapısını benimseyin ve termal genleşme sistemini geliştirin.Büyük ölçekli mekanize üretim, yüksek montaj oranı için uygundur; Küçük ısı depolama kapasitesi, başlangıç ve bitiş süresini kısaltır.Dezavantaj, üretim sürecinin daha karmaşık olmasıdır. Büyük kapasite, yüksek sıcaklık ve yüksek basınçlı kazan membran su duvarını benimser.
Farklı üretim sürecine göre, membran su duvarı üç türe ayrılır (bkz. Şekil 1): (1) haddelenmiş kanatlı boru sıralı kaynak işi, kaynak işi, ancak kanatlı boru pahalıdır. (2) hafif tüp artı kanatçık ( yassı çelik) kaynak sırasına, düşük malzeme maliyeti, çeşitli adımların gereksinimlerini karşılaması kolay, ancak yassı çelik hassas gereksinimleri, bitirme ekipmanına ihtiyaç duyar. (3) hafif tüp füzyon kaynağı, kaynak teli füzyonu doldurma oluşumu ile tüp yüzgeci , daha küçük aralıklı ekranlı tüp için kullanılır.Membran su duvarının tüpler arası aralığı, kazan basıncı, fırın ısı yükü ve diğer faktörlerle ilgilidir, genellikle s / d 1.2 ~ 1.5'tir.
Membran su duvarının avantajları
(1) Fırın duvarının sıkılığını sağlayın ve yanma odasında hava sızıntısını azaltın.
(2) Arttırılmış yanma durumunda koklaşmayı önlemeye elverişli olan yanma odasında tam su soğutması gerçekleştirin.
(3) Küçük ısı depolama kapasitesi, yanma odasının hızlı ısıtılması, hızlı soğutma, kazanın başlama ve soğutma süresini kısaltabilir.
(4) Tüp kaplama fırın duvarının kullanımı için uygundur, bu nedenle kazan çerçevesinin yükünü büyük ölçüde azaltır, asılması kolaydır.
(5) Işık tüpü ile karşılaştırıldığında, tüpün ısı emme kapasitesi iyileştirilmiştir.
(6) Kazan parçalarının ön kombinasyon derecesini iyileştirin, uygun ve montaj işini azaltın.
şirket Profili
Hua Dong Boiler Co., Ltd., kazan üretiminde uzmanlaşmış bir yüksek teknoloji kuruluştur.1985'lerin başında kurulan, iki üretim üssüne sahip olan bu şirket, 110.000.000 ABD Doları tutarında sabit varlıklar ile 400.000'i kapsamaktadır.150 teknisyen ve 600 kodlu kaynakçı olmak üzere 1100 çalışanı bulunmaktadır.Hua Dong, Çin Kalite Denetim, Muayene ve Karantina Genel İdaresi tarafından verilen Grade A kazanlar ve Grade A1 & A2 basınçlı kaplar için üretim lisansına sahiptir;ayrıca American Society of Mechanical Engineers tarafından basılmış "S" ve "U" "NB" pullarına sahiptir;Bu arada, bu Şirket ISO9001, SO3834, EN12952 Kalite Yönetim Sistemi sertifikasyonunu geçti.
