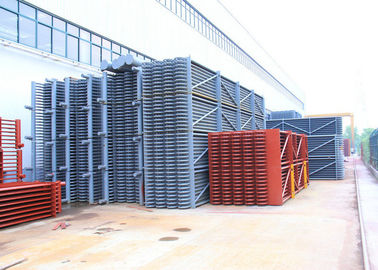

ASME Çelik Fin Borulu Ekonomizör Kazan Parçaları - Tek Geçişli Kazanlar

Çelik Kazan Ekonomizer Kazan Yedek parçaları Fin Borulu Ekonomizer


Özet

Kızgın buhara ısıtılan kazandaki besleme suyundan üç aşama vardır: besleme suyu ön ısıtma, buharlaştırma ve kızdırma.Üç aşama, üç farklı ısıtma yüzeyinde tamamlanır.Kazan buhar ve su devresi, üç farklı ısıtma yüzeyinden ve bunların bağlantı borularından oluşur.Kazan ekonomizörleri bunlardan biridir ve besi suyunu önceden ısıtmak ekipman doğrudur.Böylece kazan buhar ve su devresinde kazan çalışma sıvısı için en düşük sıcaklığa sahip ısıtma yüzeyidir.Bu ekipmandan geçen çalışma sıvısı monofazik sudur (kaynamayan ekonomizör).

Fonksiyonlar
Ekonomizörlerin işlevlerini aşağıdaki gibi özetleyebiliriz:
1. yakıt tasarrufu: ekonomizörler kazanların arka kısmına yerleştirilmiştir.Bu yol, duman ve gaz sıcaklıklarını azaltabilir, böylece yakıt tasarrufu sağlayabilir.
2. buhar tamburlarının çalışma koşullarını iyileştirin: ekonomizerler nedeniyle, buhar tamburuna girerken besleme suyu sıcaklığı artar.Besleme suyu ile buhar tambur duvarı arasındaki sıcaklık farkını ve buhar kazanı ısıl gerilimini azaltır, böylece buhar tamburlarının çalışma koşullarını iyileştirir ve hizmet ömrünü uzatır.
3. Kazan imalat maliyetini düşürmek: için besleme suyu kazan ekonomizörlerinde ısıtılır.Bazı yüksek fiyatlı yüksek sıcaklıklı su duvar panellerinin yerine kazan ekonomizörü olarak düşük sıcaklık yedek parçalarının kullanılması, kazan üretim maliyetini düşürür.


Çalışma prensibi

Kazan ekonomizörü, baca gazı ısısını kullanarak besleme suyunu ısıtmak için kullanılan bir tür ısı eşanjörüdür.Dış borudan gelen baca gazı, boru demetini fırçalar ve ısıyı boru duvarına geçirerek yukarı ve aşağı çapraz akışlıdır.Su aşağıdan yukarıya doğru akıyor ve ısıyı boru duvarından çekiyor ve sıcaklığı yükseliyor.Bu yol, sadece metal tüketimini azaltmak için ters akım ısı transferini sağlamakla kalmaz, aynı zamanda su / buharın akması ve boşaltılması ve aynı zamanda korozyonu azaltması için iyidir.Bir tane daha, bu yol toz temizliği için iyi çalışıyor.

Türler
Çalışma sıvısının ısıtma uzamasına göre ekonomizörler kaynayan ve kaynamayan tiplere ayrılabilir.
Orta basınçlı kazanların çoğu kaynatma tipi ekonomizörler kullanır.Bunun nedeni, orta basınçlı kazanlarda suyun gizli buharlaşma ısısının yüksek olması ve ısıtılmış suyun ısısının çok az olmasıdır.Bu nedenle, bacalarda dengesiz yanmayı önlemek ve çok düşük çıkış baca gazı sıcaklığından kaynaklanan kızdırıcı olarak ısıtma yüzeylerinde artan metal tüketimini önlemek için kazan ekonomizerinde buharlaştırılacak bir miktar su göndermek gerekir.Ek olarak, ekonomizörlerin rolünü oynamaya yardımcı olabilir.
Süper yüksek basınçlı kazanlar çoğunlukla kaynamayan tip ekonomizörler kullanır.Bunun nedeni, basınç yükseldiğinde buharlaşmanın gizli ısısının azalması, ısınan suyun ısısının daha fazla artması, bu nedenle su duvar panellerinde ısınmak üzere bir miktar suyun gönderilmesi gerekmesi, böylece su duvar panellerinde cüruf oluşumunun engellenmesi gerektiğidir. fırınlarda ve çıkış baca gazında çok yüksek sıcaklıkların neden olduğu fırın çıkışları ve fırın içindeki ısıtma yüzeyleri.Bu nedenle, genellikle süper yüksek basınçlı kazanlarda kaynamayan tipte ekonomizörler kullanılır.
Hangi tip ekonomizörlerin dikkate alınmasının ana faktörü, kazanın parametreleridir.Kazan parametreleri farklı olduğunda, çalışma sıvısını ısıtmak için üç aşamada ihtiyaç duyulan ısı emme oranı farklılık yaratır.Bu nedenle, üç ısıtma yüzeyinin karşılık gelen düzenlemelerinin de değişmesi gerekir.Yüksek parametrelere sahip büyük üniteler için buharlaşmalı ısı absorpsiyonları daha az iken, suyun ısıtarak ısı absorpsiyonu, buharın aşırı ısıtma ile absorpsiyonu, yeniden ısıtma ile ısı absorpsiyonu oldukça büyüktür.Bu nedenle, kaynatmasız tip ekonomizörler, süper yüksek basınçlı üniteli kazanlar için ana tiptir.

Teknik Özellikler


Kalite kontrol

1. Uygulanan malzeme bilgileriyle birlikte etki testi ve Mukavemet hesaplama raporu.
2. Çelik levha, boru ve elektrodun% 100 NDT (tahribatsız muayene) raporu
3. X-ışını, γ-ışını ve sıvı penetrant testi inceleme raporu (kaynak dikişi): tüm kazanın kalitesini sağlamak için
4. Hidrolik test raporu: standart çalışma basıncını ve güvenliğini sağlayın
