Menşe yeri: | Çin |
Marka adı: | HD Boiler |
Model numarası: | Kızdırıcı ve Isıtıcı |
Min sipariş miktarı: | 1 Takım |
---|---|
Ambalaj bilgileri: | İhracat için deniz layık Ambalaj |
Teslim süresi: | 40 gün |
Sertifika: | ISO, SGS. ASME | Ürün adı: | Kızdırıcı tüpler |
---|---|---|---|
Yakıt: | Toz kömür | Uygulama: | Kazan bakımı, Kazan Borusu, Isıtma elemanı |
tip: | Doğal Sirkülasyon, Kazan Borusu, Isıtma Elemanları | yapı: | Su borusu |
Vurgulamak: | konveksiyon kızdırıcı,santralde yeniden ısıtıcı |

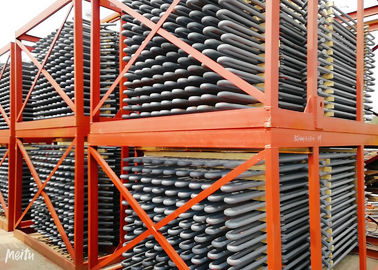

Doğal Sirkülasyonlu Pulverize Kömür Kazanları İçin Alaşımlı Çelik Kızdırıcı ve Yeniden Isıtıcı
Açıklama
Genel olarak, yüksek basınçlı kızdırıcıda ısıtılan buhar, kızgın buhar, yeniden ısıtıcı ile ısıtılan buhara ise yeniden ısıtılmış buhar adı verilir.Yeniden ısıtılmış buharın parametresi, termal sirkülasyon ekonomisi ile ilgilidir.Genel olarak, yeniden ısıtılmış buharın basıncı, aşırı ısıtılmış buharın basıncının yaklaşık beşte biri kadardır ve birincisinin sıcaklığı, sonrakininki ile hemen hemen aynıdır.Örneğin ülkemizde 125MW, 400t / h kazan için, kızgın buhar için parametre 133.7Mpa ve 555 derecedir;yeniden ısıtılmış buharın giriş ve çıkış basıncı 2.5 / 2.35MPa, sıcaklıkları da 555 derecedir.
200MW, 670t / h kazanlar için, aşırı ısıtılmış buhar parametresi 13.7MPa, 540 derecedir;giriş ve çıkış basınçları 2.7 / 2.5Mpa'dır ve sıcaklık da 540 derecedir.300MW, 600MW, kızgın buhar parametresi olan kritik altı basınç kontrollü sirkülasyon kazanları için 18.27Mpa, 540 derece;giriş ve çıkış basınçları 3.83 / 3.63MPa, sıcaklık da 540 dgrees.Buhar yeniden ısıtma sisteminin uygulanması, elektrik santralleri için termal ekonomiyi% 4-5 oranında artırabilir.Ülkemizde 125 MW'ın üzerinde kapasiteye sahip ünitelerin hepsinde tek seferlik orta ısıtma sistemi, yurt dışında ise daha yüksek parametrelere sahip bazı ünitelerde iki kez orta ısıtma sistemi uygulanmaktadır.
Prensip
• Kızdırıcı prensibi, buhar üreten kazan tüplerine benzer.
• Yüksek sıcaklıktaki sıcak gazlar, kızdırıcı boruları üzerinde süpürür ve büyüklüğü kızdırıcıdan çıkan çıkış gazı sıcaklığına ve gaz hızına bağlı olan buharın sıcaklığını yükseltir.
Uygulama
doymuş buharı ısıtmak için kullanın, buhar sıcaklığı 900 derece C'ye kadar çıkabilir.
Güç Üretimini Artırmak İçin Süper Isıtıcı Kapasitesi Yükseltmeleri
Buhar kapasitesi, basınç, gerekli sıcaklık gibi gerekli teknik verileri bize gönderin. Buna göre tasarlayacağız.
Kızdırıcıların ve yeniden ısıtıcıların işlevleri:
Kızdırıcılar ve yeniden ısıtıcılar, buhar sıcaklığını artırmak, buhar entalpisini iyileştirmek ve ayrıca santral için termal sirkülasyon verimliliğini artırmak için kullanılan ısıtma yüzeyleri için önemli parçalardır.
Süper ısıtıcılar, soyulmuş buharı belirli bir sıcaklıkta aşırı ısıtılmış buhara ısıtmak için çalışır.Kazan yükleri veya diğer çalışma koşulları değiştiğinde, aşırı ısıtılmış buhar sıcaklığının normal ve izin verilen sıcaklık değişimi aralığında olduğundan emin olmak gerekir.
Elektrik santralindeki termal sirkülasyondan, orijinal basınç ve sıcaklık parametreleri daha yüksektir, sirkülasyonun termal verimliliği daha iyidir veya buhar türbininin arka kısmının buhar nemi çok yüksektir ve bu da güvenliğini etkiler.Aşırı buhar sıcaklığı metal malzemelerle sınırlı olsa da, şu anda, metal malzemelerin sınırlandırılması nedeniyle, çoğu güç istasyonu kazanları için kızgın sıcaklık hala 540-555 derece aralığında ve buhar türbininin kanadının buhar neminden kaçınmak için. arka çok büyük, bu nedenle orta yeniden ısıtma sistemi uygulanıyor.
Yeniden ısıtıcıların işlevi, buhar türbini yüksek basınç silindirinin egzozunu kızgın sıcaklığa yakın veya eşit olan yeniden ısıtılmış sıcaklığa kadar ısıtmak ve daha sonra bunları orta basınç silindirine ve düşük basınca göndererek genleşmek ve buhar türbini kanadının kuruluğunu artırmak için çalışmaktır. arka.Genellikle, yeniden ısıtılmış buharın basıncı, aşırı ısıtılmış buharın beşte biridir.Yeniden ısıtma sistemi uygulaması, santraller için ısıl verimi% 4-5 oranında artırabilir.
Şu ana kadar ülkemizde 125 mw'nin üzerinde kapasiteye sahip ünitelerin tümü tek seferlik orta ısıtma sistemi uygulamaktadır.Çift ısıtma, sirkülasyonun ısıl verimini tekrar% 2 artırabilir, ancak sistem çok karmaşıktır, ulusal birimler için uygulanmaz, ancak denizaşırı büyük kazanlarda yaygındır.
Farklılıklar
Tür |
Avantajları |
Dezavantajları |
Destekleme yöntemi |
Kolye tipi |
1. Yapısal desteği sağlamlaştırın |
1. Yoğunlaşan buhar nedeniyle akış tıkanması 2. Altta biriken suyu temizlemek için yavaş yeniden başlatılması gerekir. |
yukarıdan destekleniyor |
Ters tip |
1. Yoğuşmuş buharın uygun şekilde tahliyesi |
1. Özellikle yüksek hızlı gaz akışında yapısal sertliğin olmaması |
Aşağıdan desteklenir |
Yatay tip |
1. Uygun drenaj 2. İyi yapısal sertlik. |
1. Alevi doğrudan görmezler, bu nedenle çoğunlukla konvektif tiptendirler |
Genellikle ana fırına paralel dikey gaz kanallarında desteklenir. |
