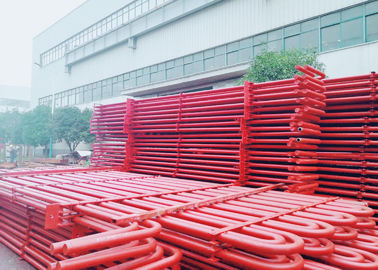

Doğal Sirkülasyonlu Kömür Kazanları İçin Paslanmaz / Karbon Çelik Kızdırıcı ve Yeniden Isıtıcı
Detaylar
• Aşırı ısınma, genel verimliliği artırmanın yanı sıra türbinin son aşamalarında kanat erozyonunu önleyen çok fazla yoğunlaşmayı önler.
• Fırından çıkan yanma gazlarının ısısı buhardan nemin uzaklaştırılması ve buharı aşırı ısıtmak için kullanılır.
• Süper ısıtıcılar, genellikle başlıklar arasına bağlanan bir veya daha fazla dönüş dirseğine paralel olarak birkaç boru devresine sahiptir.
• Sıcak gazlardan gelen ısı, üst ısıtıcıdaki buhara yüksek sıcaklıklarda aktarılır.
• Bu nedenle, aşırı ısıtıcının ön kısmı, boru çeperinin sıcaklık gerilmesini azaltmak için ters akışta ve ikincil bölüm paralel akışta düzenlenir.
Çalışma özellikleri
Termal verimliliği artırmak için, aşırı ısıtılmış buharın basıncı süper yüksek basınçtan kritik altı ve süper kritik basınca yükseltilmiştir.Ancak metal performansıyla sınırlı, kızdırıcıların ve yeniden ısıtmaların buhar sıcaklığı 540-555 derece arasında tutulur.
Kızdırıcıların ve yeniden ısıtıcıların tüplerinden geçen akış yüksek sıcaklıkta buhar olduğundan, tüp duvarının buhara konvektif ısı salım transfer katsayısı oldukça küçüktür ve ısı transfer performansı zayıftır, buharın tüp duvarına soğutma kapasitesi düşüktür.Bu arada, ısı transferinin makul sıcaklık farkını sağlamak için, duman sıcaklıklarının yüksek olduğu ve tüp duvarının çalışma sıcaklıklarının oldukça yüksek olduğu alanlara genellikle kızdırıcı ve yeniden ısıtıcılar yerleştirilir, bu nedenle kızdırıcıların ve yeniden ısıtıcıların çalışma ortamı oldukça kötüdür.Özellikle yeniden ısıtıcılar, yeniden ısıtılmış buhar basıncı için düşüktür ve boruları soğutma kapasiteleri daha kötüdür, bu nedenle, boru metalinin uzun vadede güvenli bir şekilde çalışabileceğinden nasıl emin olunacağı, kızdırıcıların ve yeniden ısıtıcıların tasarımı ve işletimi söz konusu olduğunda önemli bir konudur.Diyagram 4-1, kazanlarda kullanılan genel metal için izin verilen sıcaklıkların üst sınırını listeler.Daha yüksek seviyeli alaşımlı çelik kullanımından kaçınmak için, süper ısıtıcıların ve yeniden ısıtıcıların tasarımı söz konusu olduğunda, kullanılmış boru metali, çalışma sırasında neredeyse sıcaklık sınırlarına yakındır.Bu sefer, 10-20 derecelik bir sıcaklık yükselmesi varsa, bu da izin verilen stresi çok azaltır.Bu nedenle, aşağıdaki hususlarda kızdırıcıların ve yeniden ısıtıcıların tasarımına ve çalıştırılmasına dikkat edilmelidir:
1. çalışırken buhar sıcaklığının sabit olduğundan emin olmak için.Buhar sıcaklığındaki değişimin + 5-10 derecenin üzerinde olmaması gerekir;
2. Çalışma koşulları bir dereceye kadar değiştiğinde, nominal buhar sıcaklıklarını korumak için süper ısıtıcılar ve yeniden ısıtıcılar için sıcaklıkları ayarlamak için güvenilir bir yönteme ihtiyaç vardır.
3. Paralel borular arasındaki termal sapmayı en aza indirmek için.
Yeniden ısıtıcıların giriş buharı, buhar türbini yüksek basınç silindirinin çıkış buharıdır, basıncı, sıcaklığı surnatüre sıcaklıktan biraz daha yüksek olan ana buharın yaklaşık% 20'sidir ve bu nedenle hem buhar hem de ısı tüketimini arttırır.Örneğin yeniden ısıtma sisteminin direnci 1kg / cm2 artırılır, buhar türbininin buhar tüketimi% 0,3 artar.Yeniden ısıtıcılar içindeki buharın akış direncini azaltmak ve termal sistem verimliliğini artırmak için, yeniden ısıtıcılar genellikle küçük kütle akış hızı uygular, ancak bu arada, yeniden ısıtıcıların boru duvarının soğutma koşullarını daha da kötüleştirir.Bu nedenle, yeniden ısıtma sisteminin tasarımı, akış direncini azaltmak için basit gerektirir.
Uygulama
doymuş buharı ısıtmak için kullanın, buhar sıcaklığı 900 derece C'ye kadar çıkabilir.
Güç Üretimini Artırmak İçin Süper Isıtıcı Kapasitesi Yükseltmeleri
Buhar kapasitesi, basınç, gerekli sıcaklık gibi gerekli teknik verileri bize gönderin. Buna göre tasarlayacağız.
Farklılıklar
Tür | Avantajları | Dezavantajları | Destekleme yöntemi |
Kolye tipi | 1. Yapısal desteği sağlamlaştırın | 1. Yoğunlaşan buhar nedeniyle akış tıkanması 2. Altta biriken suyu temizlemek için yavaş yeniden başlatılması gerekir. | yukarıdan destekleniyor |
Ters tip | 1. Yoğuşmuş buharın uygun şekilde tahliyesi | 1. Özellikle yüksek hızlı gaz akışında yapısal sertliğin olmaması | Aşağıdan desteklenir |
Yatay tip |
1. Uygun drenaj 2. İyi yapısal sertlik. |
1. Alevi doğrudan görmezler, bu nedenle çoğunlukla konvektif tiptendirler | Genellikle ana fırına paralel dikey gaz kanallarında desteklenir. |
