Menşe yeri: | Çin |
Marka adı: | HDB |
Sertifika: | ISO9001 , SGS , TUV , ASME , EN |
Model numarası: | Kızdırıcı ve Isıtıcı |
Min sipariş miktarı: | 5 Ton |
---|---|
Ambalaj bilgileri: | İhracat için deniz layık Ambalaj |
Teslim süresi: | 30 ~ 50 gün |
Ürün adı: | Kazan kızdırıcı | tip: | Düşük Sıcaklık, Ara Sıcaklık ve Yüksek Sıcaklık |
---|---|---|---|
Malzeme: | Karbon çelik | Standart: | ASME, GB, EN, CE |
Vurgulamak: | CFB Kazan Kızdırıcı ve Yeniden Isıtıcı,75T / H Kazan Kızdırıcı ve Yeniden Isıtıcı,CE Standardı Kızdırıcı ve Yeniden Isıtıcı |

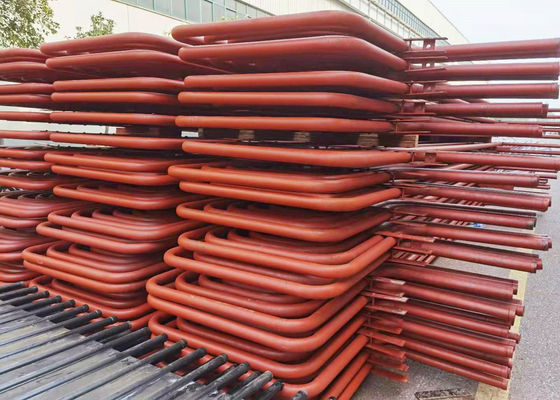

75 T / H Linyit Yakıtlı CFB Kazan için ASME veya CE Standardı Dikişsiz Karbon Çelik Kızdırıcı
Düzenleme ve şartname:
Kazan yüksek ve alçak kızdırıcılara sahiptir, HS, siklon ayırıcılardan sonra baca gazı kanalına yerleştirilmiştir ve LS arka uç dikey şaft içinde düzenlenmiştir.Doymuş buhar, tambur üzerindeki sekiz adet φ108 × 5 doymuş buhar bağlantı borusu ile tavan muhafaza başlıklarına verilir ve daha sonra φ 42 × 4.0 tüpler aracılığıyla daha düşük sıcaklıklı kızdırıcıya, LS ile ısıtıldıktan sonra, sıcaklığı ayarlamak için buhar soğutucusuna girer, ve sonra 108 × 5'lik sekiz tüp üzerinden HS'ye girer ve SH çıkış başlığına girdikten sonra ana buhar vanasından buhar türbinine gönderilir.
LT kızdırıcı, kontranatant düzenlemesini benimser ve HT kızdırıcı, aşağı yönde düzenlemedir.Buharın toplanması ve dağıtılması, buhar akışının homojen olmamasını iyileştirmek ve buhar sapması nedeniyle aşırı ısınan yerel bobinleri önlemek için genişlik yönü yolunu benimser.
Malzeme:
Güvenli çalışmayı sağlamak için LT kızdırıcı SA210 Gr.A1 dikişsiz çelik borular, HT kızdırıcı ise düşük alaşımlı SA213 T22 dikişsiz çelik borular kullanır.
Çalışma prensibi
Kızdırıcı, buharı doyma sıcaklığından kızdırıcıya kadar kazan tarafından ısıtan kısımdır.Aynı zamanda süper ısıtıcı olarak da adlandırılır.
Kızdırıcı, ısı transfer moduna göre konveksiyon tipi, radyan tip ve yarı radyant tip olarak ikiye ayrılabilir;
Yapının özelliklerine göre serpantin boru tipi, ekran tipi, duvar tipi ve duvar tipi olarak ikiye ayrılabilir.
Hepsi bir dizi paralel boru ve giriş ve çıkış manifoldundan oluşur.
Çoğu endüstriyel kazan, süper ısıtıcıya sahip değildir çünkü birçok endüstriyel işlem ve hizmet, yalnızca doymuş buhar gerektirir.
Kızdırıcılar genellikle tüm buhar santralinin ısıl verimini artırmak için elektrik santrallerine, lokomotiflere ve Gemi kazanlarına kurulur.
Süper ısıtıcı türleri:
1. Radyant süper ısıtıcı: En eski tip süper ısıtıcıdır ve doğrudan alevden veya yangından korumak için su tüplerinin üstüne veya arkasına yerleştirilmiştir.
Konveksiyonu artıran parametreler
a.Yakıt ve hava akışını artırmak (yanma gazı akışı)
b.Buharın kütle akış hızının artırılması
Radyasyon esas olarak alev sıcaklığına bağlıdır.buhar akış hızı arttıkça çıkış sıcaklığı düşer.
Radyant süper ısıtıcı
Metal sıcaklıklarının iyileştirilmesini gerektiren ısı kaynağına maruz bırakılırlar.
Yüksek sıcaklıkta buhar için parlak ve uyumlu süper ısıtıcılar ve yeniden ısıtıcılar kullanılır.
Kazanda yüksek sıcaklık radyan buharlı süper ısıtıcı aksesuarı
Yılan benzeri borulardan (karbon çeliği, alaşımlı çelik veya ısıya dayanıklı çelik vb.) Ve toplama kutuları ve diğer destekleyici malzemelerden oluşur.Tüpler genellikle kullanıcının ihtiyaçlarına göre ayrı ayrı φ32, φ38, φ42 veya diğer spesifikasyon türlerine sahiptir.
Isıtıcılar
Süper ısıtıcılar kadar mantıklıdırlar ancak çıkış sıcaklıkları süper ısıtıcılardan biraz daha düşük ve basınçları süper ısıtıcıdan% 20 -% 25 daha düşük olduğundan, daha az kaliteli malzeme alaşımlarına dayanabilirler.
Uygulama:
Buharlı süper ısıtıcı, yoğun borulu kangallardan oluşur ve 450ºC-1000ºC sıcaklık altında bacaya yerleştirilir.
10Mpa üzerindeki enerji santrali kazan kapasitesi için genellikle merdane ve sarmal kızdırıcı kullanılır.
Süper Isıtıcı ve Yeniden Isıtıcı arasındaki farklar nelerdir?
Tür | Avantajları | Dezavantajları | Destekleme yöntemi |
Kolye tipi | 1. Yapısal desteği sağlamlaştırın | 1. Yoğunlaşan buhar nedeniyle akış tıkanması 2. Altta biriken suyu temizlemek için yavaş yeniden başlatılması gerekir. | yukarıdan destekleniyor |
Ters tip | 1. Yoğuşmuş buharın uygun şekilde tahliyesi | 1. Özellikle yüksek hızlı gaz akışında yapısal sertliğin olmaması | Aşağıdan desteklenir |
Yatay tip |
1. Uygun drenaj 2. İyi yapısal sertlik. |
1. Alevi doğrudan görmezler, bu nedenle çoğunlukla konvektif tiptendirler | Genellikle ana fırına paralel dikey gaz kanallarında desteklenir. |
