Menşe yeri: | Zhangjiagang, Jiangsu, Çin |
Marka adı: | HD Boiler |
Sertifika: | ISO9001,ASME,Grade A,SGS,EN |
Model numarası: | DZL |
Min sipariş miktarı: | 1set |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Denize uygun Ambalaj |
Teslim süresi: | 30 gün |
Ödeme koşulları: | L / C, T / T, Western Union |
Yetenek temini: | 500 Takım / Yıllık |
Şart: | Yeni | yapı: | Su borusu |
---|---|---|---|
Mevcut Yakıt: | Kömürlü | Anma Buharlaşma Kapasitesi: | 1-20 t / h |
Anma Buhar Sıcaklığı: | 170-204 | Yüzey işleme: | Boyalı |
Operasyon: | Otomatik | Yerleştirme: | Yatay Kazan |
kullanım: | Sanayi | Kurulum: | Montajlı Kazan |
Vurgulamak: | endüstriyel sıcak su kazanı,endüstriyel buhar kazanı |

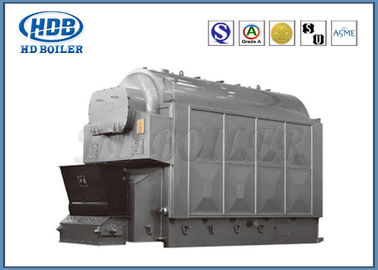

Otomatik Kontrollü DZL Kömür Yakıtlı Buhar Sıcak Su Kazanı Kömürün geniş uyarlanabilirliği
üretim
HD DZL serisi buhar ve sıcak su kazanı, tek silindirli, su borulu montajlı, zincirli ızgaralı kazandır.Kazan tamburu, boylamasına olarak kazanın merkezi boyunca düzenlenmiştir.
Ön tambur ve fırın su duvarı borularının her iki tarafı, radyant ısıtma yüzeyini oluşturur, arka tambur ve başlık arasındaki boru yuvası, konveksiyonlu ısıtma yüzeyini oluşturur.
Kömür ekonomizörü, kazanın arkasına monte edilmiştir.
Yanma sonucu oluşan yüksek sıcaklık dumanının bir miktar ısısı ocak tarafından emildikten sonra, duman konveksiyon ısıtma yüzeyine akar tkömür ekonomizörü, toz toplayıcı ve çekiş fanı aracılığıyla baca yoluyla yanma odası ve dışarıdaki egzozlar.
Özellikler ve Avantajlar
1. Kompakt yapı, küçük montaj alanı, tek katlı kazan dairesi, uygun maliyetli altyapı.
2. Mükemmel montaj seviyesi, kısa kurulum süresi ve ucuz kurulum.
3. Yeterli ve makul ısıtma yüzeyi, kazanın hızlı sıcaklık / basınç artışı, tatmin edici verimlilik ve yüksek ısıtma verimliliği.
4. Havayı, ızgaranın hava dağıtım odaları ile doldurun.Tüm hava dağıtımı
Odalar hava akışını bağımsız olarak ayarlayabilir ve ızgara düzenlenebilir
Kademesiz hız.Geniş bir yelpazede uygulanabilir kömürler ve tam yanma.
5. Elektrik kontrol kabini tam otomatik kontrol ile donatılmıştır ve
Yüksek otomasyon, güvenlik, güvenilirlik ve basit özelliklere sahip cihazları izleyin
Parametre
Modeli | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
Anma buharlaşma kapasitesi t / h | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
Anma çalışma basıncı | 0.7 / 1.0 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | |
Anma buhar sıcaklığı | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
Su besleme sıcaklığı | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
Izgara alanı m 2 | 3.5 / 20/10 | 6.5 / 40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
Etkili ızgara alanı m 2 | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
Kazan hacmi m 3 | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
Tasarım verimliliği% | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
Uygulanabilir yakıt | Bitümlü sınıf II | |||||||
Kg / saat | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
Maksimum nakliye parçası m boyutu | 5.5 × 1.8 × 2.9 | 5,7 × 2,6 × 3,4 | 6,8 × 2,9 × 3,6 | 7,1 × 2,8 × 3,6 | 7,6 × 3,4 × 3,6 | 9,4 × 3,4 × 3,6 | 9,8 × 3,5 × 3,6 | |
Maksimum nakliye parçası ağırlığı m | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
Kurulum boyutu m | 6.0 × 3.2 × 4.2 | 5,7 × 3,9 × 4,9 | 6,8 × 3,6 × 5,1 | 8,1 × 5,2 × 6,3 | 9,8 × 5,7 × 6,3 | 10.4 × 5.2 × 8.1 | 11 × 5.6 × 8.6 | |
Taslak fan | model | Y5-47 | GY2-15 | YX9-35 No. 8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
(m 3 / h) hava akışı | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
(Pa) basınç | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
(KW) gücü | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
Üfleyici fan | model | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
(m 3 / h) hava akışı | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
(Pa) basınç | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
(KW) gücü | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
Besleme pompası | model | JGGC2.0-8 × 14/18 | JGGC2.4-9 × 19/22 DG6-25 × 11 |
DG6-25 × 7/8 DG6-25 × 12 |
DG6-25 × 7/9 DG6-25 × 12 |
DG12-25 × 7/8 | DG25-30 × 6/7 | DG25-30 × 6/7 |
(m 3 / h) | 2.4 | 2.4 / 2.4 / 3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
m | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
(KW) gücü | 3 | 3 | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
Hız yöneticisi | model | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
(KW) gücü | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
Cüruf makinesi | model | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
(KW) gücü | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
toz modeli | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 |
