ASME Karbon Çeliği Serpentin Borulu Kazan Yeniden Isıtıcı Süper Isıtıcı
Ürün Detayları
| Ürün Adı: | Fin Borulu Kızdırıcı ve Yeniden Isıtıcı | Sertifika: | ISO, SGS. ASME |
|---|---|---|---|
| Yakıt: | Kömür yakıtlı | Satış Sonrası Hizmet Sağlanıyor: | Yurtdışı hizmet verilmedi |
| Başvuru: | kazan bakımı, kazan borusu, ısıtma elemanı | Basınç: | Yüksek Basınç |
| Vurgulamak |
Fin Borulu kazan yeniden ısıtıcı,H Tipi kazan yeniden ısıtıcı,Fin Borulu kazan kızdırıcı |
||
Ürün Tanımı

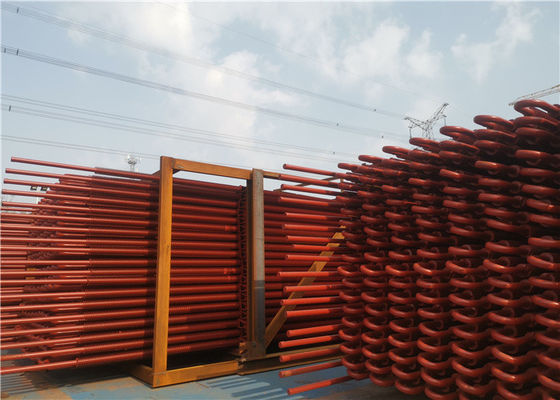

ASME Karbon Çelik Serpentin Borulu Kazan Yeniden Isıtıcı Kızdırıcı Yatay Düzen
Malzeme bileşimi
Karbon çeliği, alaşımlı çelik veya ısıya dayanıklı çelik, toplama kutuları ve diğer destekleyici malzeme. Borular, özelleştirilmiş özellik türleridir.
Tasarım deseni
Dikey veya yatay düzen.
Avantajları
Güzel görünüm, boyut, doğruluk, birinci sınıf bükme ve kaynak teknolojisi, birinci sınıf algılama ekipmanı.
İmalat ve kabul kriterleri
JB/T1611 " Kazan borularının imalatı için teknik şartname."
JB/T1612 "kazan basınç testi teknik koşulları. "
JB/T1613 "Kazan basınç parçalarının kaynağı için teknik şartname."
JB/T1615"Kazan boyama ve paketleme için teknik şartname."
JB/T3375 "Kazan yapımı için malzemelerin kabulü için kurallar."
Termik santral kazanı için, kızdırılmış buhar parametresini iyileştirerek termik santralin termal ekonomisini artırmak çok önemlidir. Kızdırılmış buhar parametrelerinin artışı metal malzemelerle sınırlıdır. Kızdırıcıların tasarımı, ısıtma yüzeyi borularının dış duvar sıcaklığının, çeliğin oksidasyon direncine izin verilen sıcaklığından daha düşük olmasını ve aynı zamanda mekanik mukavemetini sağlamalıdır. Kazanlarda kullanılan metal malzemenin gelişimi ile birlikte, ülkemizdeki termik santral kazanları zaten genel olarak yüksek basınç, yüksek sıcaklık (9.8MPa, 540 derece) ve süper yüksek basınç parametrelerini (13.7 MPa, 540 ve 555 derece) uygulamakta ve subkritik basınç parametreleri (16.7MPa, 540 ve 555 derece) geliştirmiştir. Şimdi birçok kazan süperkritik basınç parametrelerini (24.5MPa, 540-570 derece) uygulamakta ve hatta çok az sayıda ünite daha yüksek basınç ve sıcaklık parametreleri uygulamaktadır.
Büyük termik santrallerdeki kazanlar için, kızdırıcılar ve yeniden ısıtıcılar gerekli parçalardır, büyük ölçüde kazanların güvenliğini ve ekonomisini etkilemişlerdir. Kızdırıcılar, ana buharı doygun sıcaklıktan nominal kızdırılmış sıcaklığa ısıtan ısıtma yüzeyleridir ve yeniden ısıtıcılar, buhar türbini yüksek basınç silindirinden çıkan egzozu belirli bir sıcaklığa ısıtan ısıtma yüzeyleridir. Kazan yükleri, kömür türleri gibi çalışma koşulları değiştiğinde, bunları -10-+5 derecelik nominal seviyedeki çıkış sıcaklığını sağlamak için ayarlamak gerekir.
Termik santrallerdeki büyük kazanlar için, kızdırıcılar ve yeniden ısıtıcılar, toplam ısıtma yüzeylerinde büyük bir orana sahiptir, daha yüksek sıcaklığa sahip dumanın olduğu alanlara yerleştirilmelidirler. Termik santrallerdeki termal sirkülasyonun verimliliğini artırmak için, orijinal buhar parametrelerini kademeli olarak iyileştirmek gerekir, buhar basıncının artması, kızdırılmış buhar için sıcaklığın buna göre artmasını gerektirir veya buhar türbininin büyük kademe egzozunun nemi çok yüksek olacaktır, bu da güvenliğini etkileyecektir. Bu nedenle, kızdırıcılar ve yeniden ısıtıcılardan geçen buhar yüksek sıcaklıklı buhardır, ısı transfer performansı oldukça kötüdür, bu da kızdırıcıların ve yeniden ısıtıcıların boru duvarı sıcaklıklarının yüksek olduğunu belirler.
Kızdırıcıların ve yeniden ısıtıcıların işlevleri ve özellikleri
kızdırıcıların ve yeniden ısıtıcıların işlevleri:
Kızdırıcılar ve yeniden ısıtıcılar, buhar sıcaklığını artırmak, buhar entalpisini iyileştirmek ve daha da termik santral için termal sirkülasyon verimliliğini artırmak için kullanılan, ısıtma yüzeyleri için önemli parçalardır.
Kızdırıcılar, doygun buharı belirli bir sıcaklıkta kızdırılmış buhara ısıtmak için çalışır. Kazan yükleri veya diğer çalışma koşulları değiştiğinde, kızdırılmış buhar sıcaklığının normal ve izin verilen sıcaklık aralığında olduğundan emin olmak gerekir.
Termik santraldeki termal sirkülasyondan, basınç ve sıcaklığın orijinal parametreleri daha yüksektir, sirkülasyonun termal verimliliği daha iyidir veya buhar türbininin arkasındaki buhar nemi çok yüksektir, bu da güvenliğini etkiler. Kızdırıcı buhar sıcaklığı metal malzemelerle sınırlıyken, şu anda, metal malzemelerin sınırlaması nedeniyle, çoğu termik santral kazanları için kızdırılmış sıcaklık hala 540-555 derece aralığında ve buhar türbininin kanatlarının neminin çok büyük olmasını önlemek için, bu nedenle orta yeniden ısıtma sistemi uygulanır.
Yeniden ısıtıcıların işlevleri, buhar türbini yüksek basınç silindirinden çıkan egzozu, kızdırılmış sıcaklığa yakın veya eşit olan yeniden ısıtılmış sıcaklığa ısıtmak ve ardından bunları orta basınç silindirine ve düşük basınca göndererek genişletmek ve buhar türbininin arkasındaki kanatların kurumasını artırmak için çalışmaktır. Genellikle, yeniden ısıtılmış buharın basıncı, kızdırılmış buharın basıncının beşte biridir. Yeniden ısıtma sisteminin uygulanması, termik santraller için termal verimliliği %4-5 oranında artırabilir.
Şimdiye kadar ülkemizde, 125mw'nin üzerindeki kapasiteye sahip ünitelerin tamamı bir kez orta yeniden ısıtma sistemi uygulamaktadır. Çift yeniden ısıtma, sirkülasyonun termal verimliliğini tekrar %2 artırabilir, ancak sistem çok karmaşıktır, ulusal üniteler için uygulanmaz, ancak denizaşırı büyük kazanlar için yaygındır.
Prensip
• Kızdırıcının prensibi, kazanın buhar üreten borularına benzer.
• Yüksek sıcaklıktaki sıcak gazlar, kızdırıcı borularının üzerinden geçer ve buharın sıcaklığını yükseltir, bu büyüklük kızdırıcıdan çıkan gaz sıcaklığına ve gaz hızına bağlıdır.
Uygulama
Doymuş buharı ısıtmak için kullanılır, buhar sıcaklığı 900 derece C'ye kadar olabilir.
Güç Üretimini Artırmak İçin Kızdırıcı Kapasite Yükseltmeleri
Buhar kapasitesi, basınç, gerekli sıcaklık vb. gibi gerekli teknik verileri bize gönderin. Buna göre tasarlayacağız.
Farklılıklar
| Tip | Avantajları | Dezavantajları | Destekleme yöntemi |
| Sarkıt tipi | 1. Sağlam yapısal destek | 1. Yoğuşmuş buhar nedeniyle akış tıkanması 2. Altta biriken suyu temizlemek için yavaş yeniden başlatma gerekir. | yukarıdan desteklenir |
| Ters tip | 1. Yoğuşmuş buharın uygun drenajı | 1. Özellikle yüksek hızlı gaz akışında yapısal sertlik eksikliği | Aşağıdan desteklenir |
| Yatay tip |
1. Uygun drenaj 2. İyi yapısal sertlik. |
1. Alevi doğrudan görmezler, bu nedenle esas olarak konvektif tiptedirler | Genellikle ana fırına paralel dikey gaz kanallarında desteklenir. |
Ürün Özellikleri
ASME Karbon Çelik Serpentin Borulu Kazan Yeniden Isıtıcı Kızdırıcı Yatay Düzen Malzeme bileşimi Karbon çeliği, alaşımlı çelik veya ısıya dayanıklı çelik, toplama kutuları ve diğer destekleyici malzeme. Borular, özelleştirilmiş özellik türleridir. Tasarım deseni Dikey veya yatay düzen. Avantajları G...
