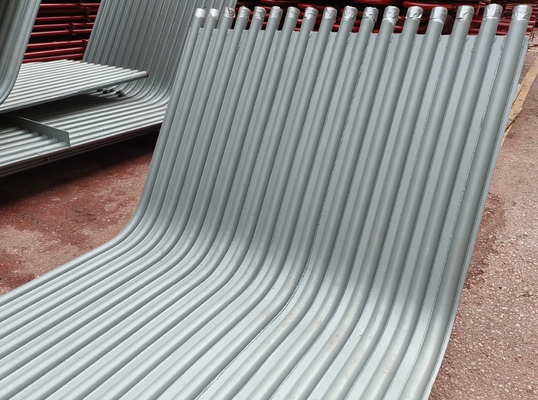

Ürün Tanıtımı: Kazan Membran Duvarı

        Su duvarı, kazanın fırın odasının etrafında dağıtılan birkaç sıra çelik borudan oluşan kazanın ana ısıtma bölümüdür.İçinde akan su veya buhar var., ve dış tarafı kazanın fırın odasında alevden ısı alır.içinde çalışma sıvısı yukarı doğru hareket eder ve ısı ile buharlaşır.

BuSu Duvar - Evet. Başlangıçta tasarlanmışHayır....ya da Olmak ısıtılmış, Ama... ...ya da Sıcak. - Evet. fırın ...den yüksek sıcaklıklar.LAter,dÜrüntoBentsgOodhYemekeDeğişimfmeshedilme,BentgRadyal olarakrEplacedtO...sTakımdRuma)stO...m- Hayır.hyemek yemekpSanatofbYağcı.TO...ebuharlaşmahyemek yemeksÜzerineBensBen...YardımontO...BenİçeridewHepsioftO...byağlayıcıfçukura)n vecOnistlarofmHerhangi birpAralleltUbe'ler.Fmeshedilmeof- Evet.AterwHepsiBenstoa)bsorbtO...rAdı:hYemekoftO...h- Hayır.tsıcaklıkfAptal.orfLueg-...BenntO...fbir urnace,generatsTakımorhOtanwAterBenntO...tUbe,a)n verEğitimtO...tsıcaklıkT'denO...fçukurwHepsitoprotekttO...fçukurwHepsini.Büyük kapasiteli bir kazanda, fırının içindeki alev sıcaklığı çok yüksektir ve ısı radyasyonunun yoğunluğu büyüktür.Kazanın ısılarının %40~50% veya daha fazlası su duvarı tarafından emilir.Bazı küçük kapasiteli kazanlar hariç, modern su borusu kazanlar kazanın ana buharlaşma ısıtma yüzeyi olarak su duvarını kullanır.

Avantajlar

Yapı tipine göre üç ana tür vardır: düz boru tipi, membran tipi ve çırpık boru tipi.ve yapıları en basitMembran su duvarı, birçok yuvarlanmış su soğutmalı kanat tüpünü nokta kaynakıyla bir araya getirerek, böylece mühürlü bir kombinasyon ısıtma yüzeyi haline gelir.Bu sadece fırının hava sıkışıklığını iyileştirmekle kalmaz., hava sızıntısını azaltmak, aynı zamanda fırın duvarını daha iyi korumak, fırın duvarının ağırlığını azaltmak, yapıyı basitleştirmek;Spor tüpünün su duvarı, su soğutulmuş duvar tüpünde uzunluğu 20 ~ 25mm ve çapı 6 ~ 12mm olan birçok iğneyi kaynaklamaktır, ve daha sonra su duvarının bu bölümünün ısı emilimini azaltmak ve yanma bölgesinin sıcaklığını arttırmak için krom cevheri ateşli plastik uygulayın,Yakıt yakılması özellikle zor olduğu durumlarda veya bazı sıvı slag boşaltma fırınlarında kullanılabilir..

Yapılandırma bölümüne göre, iki tür bağlı duvar tipi ve bölme duvar tipi (yani iki taraflı ısıtma) su soğutma duvarı vardır.Birincisi çoğunlukla kısmen fırın duvarının iç duvarına gömülmüş ve bir taraftan ısı emiyor, ikincisi ise çoğunlukla büyük bir kazanın fırın odasının ortasında kurulur ve tüm fırını her iki taraftan ısıtılan iki bağımsız parçaya ayırır.

Üretim

HD kazanlar, çevre dostu bir gereksinim olarak su duvarları üretmek için batık kemer kaynak teknolojisi kullanır.Aynı zamanda sağlam bir yapı ve mühürlenme de sağlayabilir.

Özellikleri

1Sağlam yapı.
2Yüksek güç.
3- Kesin boyutlar.
4Korozyona dayanıklı bitirme.

Açıklama

Su duvar panelleri atık ısı geri kazanma kazanlarında kullanılır. Su duvar panelleri üretiriz. Bunlar müşterilerin çizimlerine ve özelliklerine göre karbon çelik borulardan yapılır.Yumurtalık ve bükülmüş bölümde incelenmesi için özel bir dikkat gösterilmektedirÜretim sırasında.

Kapalı bir su duvarı panelleri üretip tedarik ediyoruz.Sunduğumuz tüplerin büyük bir iç basınca dayanabildiği biliniyor çünkü tüpün üzerinde spiral şeklinde sarılan bir yüzgeç malzemesi var.Bu tüplerin ısı üretimini arttırdığı bilinmektedir.

Kazan içindeki su duvar panellerinin ana işlevi, yüksek sıcaklıklı alev veya duman tarafından üretilen ısıyı emmek ve borularda buhar veya sıcak su üretmektir.Bu nedenle odadaki sıcaklığı düşürmek için.

İnşaat Ayrıntıları

Membran su soğutma duvarının kombinasyon özellikleri şunlardır:
1Bölünmüş boru sırası kombinasyon çerçevesine kaldırıldığında boru sırasının genişliğini, uzunluğunu, düzlüğünü ve çaprazını kontrol edin ve ayarlayın.Boru satırının genişliği belirtilen boyuttan daha büyük veya daha küçükse, yüzgeç uygun bir uzunluğa kesilebilir, belirtilen boyutlara ayarlanabilir ve daha sonra yeniden kaynaklanabilir.Tüp sırasının çapraz farkı lOmm'i aştığında,bazı borular arasında yüzgeçleri daha büyük boyutlu diyagonal farkı ortadan kaldırmak için borular arasındaki mesafeyi azaltmak için kesilebilir, ve daha sonra yüzgeçler kaynaklanabilir.Tüp sırasının eşitsizliği izin verilen aralığı aştığında, portal çerçevesi, çubuğun üst basıncını düzeltmek için kullanılabilir.
2Tüp sırasının kıvrımlı eklemleri tek bir borudan farklıdır. Tek bir borunun kaynak eklemleri kaynaktan sonra yaklaşık 1-2 mm daralır ve bu diğer borulara hiçbir etkisi yoktur.Ama boru sırası aynı değil., iki bölüm boru sırası çubuk kaynak, eğer bir taraftan diğer tarafa kaynak sırası, kaynak boru sonuna deformasyon nedeniyle çok büyük.Butt kaynaktan önce, bu kaynak ekleminin göbek boşluğu kapsamlı olarak ölçülmelidir ve göbek boşluğuna göre çok küçük, orta, çok büyük sınıflandırma,Eğer poponun boşluğu çok büyükse veya çok küçükse, boru kesme yöntemini kullanmalı ve orta derecede kısa bir boru ile değiştirilmelidir. Bu noktada, kaynakın daralması nedeniyle, daha büyük bir boşluk olan boru soldar hale gelir.Boru kaynakının daralma deformasyonunu azaltmak için, simetri ve çapraz kaynak yöntemi benimsenmelidir.
3Ön ve arka su soğutma duvarının alt kısmında fırın tabanı (soğuk kül kovası) ve arka su soğutma duvarının üst kısmında alev açısı vardır.Bu yüzden bileşen büyüklüğü daha büyük ve şekli daha özel, bu yüzden birleştirmek zordur.
4Arka su duvarı borusunun tek geçiş topu diğer ısıtma yüzey borularından farklıdır. Çünkü üst başlık kutusundaki arka su duvarı alev geçirmez bir açıya sahiptir.Yangına dayanıklı açı bükme borusunun sayısı arka su duvarınınkiyle aynıdır., alev geçirmez açının sertliğini arttırmak için, aynı zamanda çok sayıda aralıklı düz boru (çoğu fırın tipi) vardır.Equidiameter özel şekilli dökme çelik çubuk (üç dallı boru) kurulurDüz tüpte ve üst yanlısı tank arasındaki bağlantı, Φ 5 mm veya Φ 10 mm'lik kısıtlayıcı açıyla donatılmıştır.Çalışma ortamı bükülmüş borunun çoğu alev açısının soğutmasına elverişlidir, ve çalışma ortamı bükülmüş borunun küçük bir kısmı, düz borunun ve kavisli borunun, iç gerilimi azaltmak için karşılık gelen genişleme miktarına sahip olmasını sağlar,Bu yüzden topun içinden geçmenin zorluğu artıyor..
