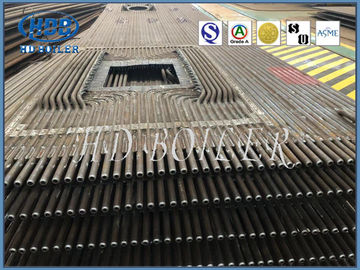

Sanayi için Fin Barlı Kazanda ASME Kazan Membran Duvar Paneli

Endüstride Kullanım Uzun Ömür Boyu İçin Fin Barlı Kazanda Performans Membran Su Duvar Tüpleri

Ürün Tanıtımı: Kazan Membranı Su Duvar Paneli

1. Membran duvarlar, bir ısı değişim parçası olarak kamu / elektrik santralleri için kazanlarda yaygın olarak kullanılmaktadır.

2. Membane su duvar panelleri, iyi bir sızdırmazlık sağlamak ve negatif ön kazanın hava kaçağı faktörünü önemli ölçüde azaltmak, fırında yanma koşulunu iyileştirmek için çelik borular ve daireler ile birleştirildi.

3. Membran su duvar panelleri radyasyon ısı yüzeyini artırır ve çelik tüketiminden tasarruf sağlar.

Avantajları

Üretim

HD Kazan, Çevre Dostu gereksinim olarak su duvarları üretmek için tozaltı ark kaynağı teknolojisini kullanır.

Aynı zamanda iyi bir sağlam yapı ve sızdırmazlık garanti edebilir.

Özellikleri

1. Sağlam yapı
2. Yüksek mukavemet
3. Doğru boyutlar
4. Korozyona dayanıklı kaplama

Açıklama

Atık Isı geri kazanım kazanlarında su duvar panelleri kullanılmaktadır.Su duvar panelleri üretmekteyiz.Bunlar, müşterilerin çizimlerine ve özelliklerine göre karbon çelik borulardan üretilir.İmalat sırasında bükülmüş kısımda ovallik ve incelme için özel dikkat gösterilmektedir.

Kapsamlı bir Waterwall Panelleri yelpazesi üretiyor ve tedarik ediyoruz.Tarafımızdan sunulan boruların, sürekli bir kanat malzemesi şeridi boruya spiral olarak sarılması nedeniyle büyük bir iç basınca dayanabildiği bilinmektedir.Bu tüplerin, artan bir ısı çıkışı ile sonuçlanan eşit şekilde ısıyı sağladığı bilinmektedir.

Kazanda su duvar panellerinin temel işlevi, yüksek sıcaklıkta alev veya baca gazı tarafından üretilen ısıyı absorbe etmek ve borularda buhar veya sıcak su üretmek, böylece hazne içindeki sıcaklığı düşürmektir.

İnşaat Detayları

Membranlı su soğutma duvarının kombinasyon özellikleri aşağıdaki gibidir:
1. Bölmeli boru sırası kombinasyon çerçevesine kaldırıldığında boru sırasının genişliğini, uzunluğunu, düzlüğünü ve köşegenini kontrol edin ve ayarlayın. Boru sırasının genişliği belirtilen boyuttan büyük veya küçükse, kanat uygun bir uzunlukta kesilmiş, belirtilen boyuta ayarlanmış ve daha sonra yeniden kaynaklanmıştır.Boru sırasının çapraz farkı 10 mm'yi aştığında, çapraz farkı ortadan kaldırmak için borular arasındaki mesafeyi azaltmak için daha büyük boyutlu bazı borular arasındaki kanatçıklar kesilebilir ve daha sonra kanatlar kaynaklanabilir. Boru sırasının düzensizliği izin verilen aralığı aştığında, krikonun üst basıncını düzeltmek için portal çerçeve kullanılabilir.
2. Boru sırasının alın eklemi, tek borununkinden farklıdır.Tek bir borunun kaynak bağlantısı, diğer borular üzerinde hiçbir etkisi olmayan, kaynak sonrası yaklaşık 1-2 mm daralır, ancak boru sırası aynı değildir, Boru sıra alın kaynağının iki bölümü, kaynak sırasının bir tarafından diğer tarafına ise deformasyonun neden olduğu borunun ucuna kaynak yapılması çok büyük olduğundan, alın kaynağından önce bu kaynağın alın açıklığı eklem kapsamlı bir şekilde ölçülmeli ve popo açıklığına göre çok küçük, orta, çok büyük sınıflandırma, eğer popo açıklığı çok büyük veya çok küçükse, boruyu kesme yöntemini almalı, orta derecede kısa bir boru ile değiştirilmelidir. bu sefer kaynak büzüşmesi nedeniyle daha büyük boşluklu boru lehimlenebilir hale gelecektir.Boru kaynağında büzülme deformasyonunu azaltmak için simetri ve çapraz kaynak yöntemi benimsenmelidir.
3. Ön ve arka su soğutma duvarının alt kısmı fırın tabanına (soğuk kül kovası) sahiptir ve arka su soğutma duvarının üst kısmı alev Açısına sahiptir, bu nedenle bileşenin boyutu daha büyüktür ve şekli daha özeldir. bu yüzden birleştirmek zordur.
4. Arka su duvarı borusunun tek geçişli bilyesi diğer ısıtma yüzey borularından farklıdır. Üst başlık kutusundaki arka su duvarı alev geçirmez bir Açıya sahip olduğundan, alev geçirmez Açı bükme borusu sayısı arkadaki ile aynıdır. Su duvarı, aleve dayanıklı Açının sertliğini arttırmak için, aynı zamanda hatırı sayılır sayıda düz boru (çoğu fırın tipi) vardır.Alev Açısı ve düz borunun kesişme noktasında, eş çaplı özel şekilli döküm çelik tee (üç Düz boru ve üstteki müttefik tank arasındaki bağlantı, 5 mm orifis veya 10 mm'lik Φ sınırlayıcı ile donatılmıştır.Bu şekilde, çalışma ortamı bükülmüş borunun çoğu, Alev Açısı ve çalışma ortamı bükülmüş borunun küçük bir kısmı, iç gerilimi azaltmak için düz borunun ve kavisli borunun karşılık gelen miktarda genişlemeye sahip olmasını sağlar, böylece bilyeden geçme zorluğu artar.
