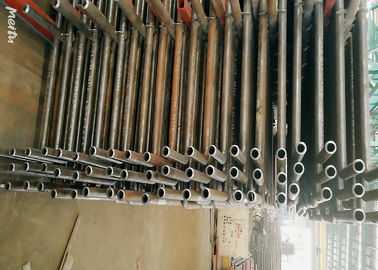

Yüksek Verimli Kazan Parçaları Kızdırıcı ve Yeniden Isıtıcı ASME Standardı

Yüksek Verimli Kızdırıcı ve Yeniden Isıtıcı Kazan Parçaları, Hizmet / Elektrik Santrali Kullanan, ASME Standardı

Ürün Açıklaması

Süper ısıtıcı, doymuş buharı veya ıslak buharı aşırı ısıtılmış buhara veya kuru buhara dönüştürmek için kullanılan bir cihazdır.Elektrik santrallerinde kullanılır.Süper ısıtıcılar, buhar motorlarında veya buhar dönüştürme gibi işlemlerde kullanılır.Üç tür süper ısıtıcı vardır: radyant, konveksiyon ve ayrı ateşlemeli.Bir süper ısıtıcının boyutu birkaç on fitten birkaç yüz fit'e (birkaç metreden birkaç yüz metreye) kadar değişebilir.

Yeniden ısıtıcılar süper ısıtıcılar ile aynıdır ancak çıkış sıcaklıkları süper ısıtıcılardan biraz daha düşük ve basınçları süper ısıtıcıdan% 20 -% 25 daha düşük olduğundan, daha az kaliteli malzeme alaşımlarına dayanabilirler.

Detaylar

• Aşırı ısınma, genel verimliliği artırmanın yanı sıra türbinin son aşamalarında kanat erozyonunu önleyen çok fazla yoğunlaşmayı önler.
• Fırından çıkan yanma gazlarının ısısı buhardan nemin uzaklaştırılması ve buharı kızdırmak için kullanılır.
• Süper ısıtıcılar, genellikle başlıklar arasına bağlanmış bir veya daha fazla dönüş dirseği ile paralel birkaç boru devresine sahiptir.
• Sıcak gazlardan gelen ısı, üst ısıtıcıdaki buhara yüksek sıcaklıklarda aktarılır.
• Bu nedenle, aşırı ısıtıcının ön bölümü ters akışta ve ikincil bölüm paralel akışta düzenlenmiştir.


Farklılıklar


İmalat ve kabul kriterleri
JB / T1611 "Kazan borularının üretimi için teknik şartname."
JB / T1612 "kazan basınç testi teknik koşulları."
JB / T1613 "Kazanın basınçlı parçalarının kaynağı için teknik şartname."
JB / T1615 "Kazanın boyanması ve paketlenmesi için teknik şartname."
JB / T3375 "Kazan yapımı için malzeme kabulü alma kuralları."


Fonksiyonlar

Kızdırıcının işlevleri aşağıdaki gibidir:

1. Aşırı ısıtılmış buhar ısıtmasını daha da yapmak için kuru doymuş buhar kazanı.Soda bir arada olduğunda, karışımı ısıtan, ısı ilave edilen soda sadece karışımdaki soda suyunun buharlaşması için kullanılabilir ve kızgın buharın buhar sıcaklığını yapamaz.Aşırı ısıtılmış buhara ulaşmak için yaygın olarak kullanılan yöntem, soda karışımından ayrılan buharın daha fazla ısıtılması için bu görevi yerine getirmek, bu görevi yerine getirmek, süper ısıtıcı haline gelmektir.

2. baca gazı sıcaklığını azaltın, baca gazındaki ısıyı geri kazanın, kazan verimliliğini artırın.

Reheater, iş yapmış ve belirli bir sıcaklığa ulaşan düşük basınçlı buharı yeniden ısıtan bir tür buhar kızdırıcıdır.Yeniden ısıtıcının rolü, enerji santrali sirkülasyonunun termal verimliliğini daha da geliştirir ve buhar türbininin son aşama kanadının buhar sıcaklığını izin verilen aralıkta kontrol eder.

1, yeniden ısıtıcının rolü, buhar türbini yüksek basınçlı silindir buharında bazı işler yapmaktır, yeniden ısıtma için kazana geri döner.Daha sonra çalışmaya devam etmek için türbinin orta ve düşük basınçlı silindirlerine geri gönderilir.

2. Yeniden ısıtıcı kurulumunun parametrelerini karşılayın: Ünitenin çevrim verimliliğini artırmak için, yalnızca buhar basıncını arttırmak ve sıcaklığı yükseltmemek, buhar türbini egzoz neminin çok yüksek olmasını sağlayarak buhar türbininin güvenliğini etkiler. Buhar sıcaklığının daha fazla artması, yüksek sıcaklık özellikleri ve çeliğin maliyeti ile sınırlıdır. -% 6, ikincil yeniden ısıtma yaklaşık% 2 artabilir), ayrıca egzoz nemi önemli ölçüde azaltılabilir.
