Menşe yeri: | Çin |
Marka adı: | HD Boiler |
Sertifika: | ISO9001,ASME,Grade A,SGS,EN |
Model numarası: | Membran Su Duvarı |
Min sipariş miktarı: | 1set |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Denize uygun Ambalaj |
Teslim süresi: | 30 gün |
Ödeme koşulları: | L / C, T / T, Western Union, D / P, MoneyGram |
Yetenek temini: | 500 ton / ay |
Şart: | Yeni | yapı: | Yangın / Su Borusu |
---|---|---|---|
Yakıt: | Kömür / Gaz / Kömür yakıtlı / Su ısısı | Basınç: | Düşük / Yüksek Basınç |
Uygulama Alanı: | Endüstriyel / Güç İstasyonu | Şartname: | Özelleştirilmiş |
Malzeme: | Karbon Çelik / Paslanmaz Çelik | paketleme: | Demir Çerçeve Paketi |
Vurgulamak: | kazan suyu duvar panelleri,kazan suyu duvar boruları |

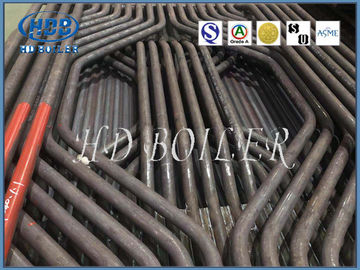

Isı Değişimi için Yüksek Verimli Membran Santrali Kazan Suyu Duvar Panelleri, ISO / ASME Sertifikası
Ürün Tanıtımı
"Su duvarı borusu"nun tam adı, "yükselen boru" olarak da bilinen "su duvarı"nın eski adıdır. Genellikle fırın duvarının iç duvarına dikey olarak döşenir, esas olarak yaydığı radyan ısıyı emmek için kullanılır. Fırında alev ve yüksek sıcaklık baca gazı. Her türlü modern kazanların buharlaşan ısıtma yüzeyinin ana tipi ve kazan suyu sirkülasyon döngüsünün temel bileşenidir. Fırın duvarının hem soğutulması hem de korunması nedeniyle, adı .
Su duvarı başlangıçta ısıtılmak için değil, fırını yüksek sıcaklık hasarından soğutmak için tasarlandı. Daha sonra, iyi ısı değişim işlevi nedeniyle, kazanın ana ısıtma parçası olarak buhar tamburunu kademeli olarak değiştirdi.
Kazan odasının iç duvarına döşenen ve birçok paralel borudan oluşan evaporatif ısıtma yüzeyi. Su duvarının işlevi, fırın odasındaki yüksek sıcaklıktaki alevin veya baca gazının radyan ısısını emmek, buhar veya sıcak su üretmektir. boruda ve fırın duvarını korumak için fırın duvarının sıcaklığını azaltın. Büyük kapasiteli bir kazanda, fırındaki alev sıcaklığı çok yüksektir, ısı radyasyonunun yoğunluğu çok büyüktür. Yüzde kırk ila yüzde elli veya daha fazlası kazandaki ısı, su duvarı tarafından emilir. Birkaç küçük kapasiteli kazan dışında, modern su borulu kazanlar, buharlaşmanın ana ısıtma yüzeyi olarak su soğutma duvarını alır.
Üretme
HDB üretimi, membran tipi duvar hafif boru ve yassı çelik yapının ekran kaynak yöntemini kullanır, membran tipi duvar hafif boru ve yassı çelik yapının kaynak işlemi esas olarak aşağıdaki gibidir:
1. Aşırı aktif gaz korumalı kaynağın otomatik füzyonu
Karışık koruyucu gaz grubu, (Ar)%85 ~%90+(CO2)%15 ~ %10'a bölünmüştür.Ekipmanda boru ve yassı çelik, üst ve alt silindirler tarafından preslenir ve ileri doğru taşınır.Üstte ve altta aynı anda kaynak yapmak için birden fazla kaynak tabancası kullanılabilir.
2. Tel tozaltı ark kaynağı
Bu ekipman, sabit çerçeve kaynak iş istasyonuna aittir, takım tezgahı, çelik boru ve yassı çelik konumlandırma, sıkıştırma, besleme, kaynak ve akının otomatik olarak geri kazanılması vb. İşlevlere sahiptir. Genel olarak, tamamlamak için 4 veya 8 kaynak tabancası ile donatılmıştır. 4 veya 8 köşe kaynağının aynı anda kaynağı. Bu tekniğin kullanımı kolaydır ve boruların ve yassı çeliklerin yüzeyinde yüksek gereksinimler yoktur.Ancak yatay konumda sadece bir taraftan kaynak yapılabilir ve aynı anda iki taraftan kaynak yapılamaz.
3. Yarı otomatik gaz ark kaynağı
Bu yöntemle kaynak yapılırken, boru ızgarası önce yerleştirilip kaynak yapılacak ve daha sonra kaynak tabancasının manuel çalışması ile kaynaklanacaktır. Bu kaynak yöntemi, üst ve alt kısımların aynı anda kaynağı için kullanılamaz ve sürekli ve sürekli olarak gerçekleştirilmesi zordur. birden fazla kaynak tabancasının tek tip kaynaklanması, bu nedenle kaynak deformasyonunu kontrol etmek zordur. Boru elek kaynağı için yarı otomatik gaz ark kaynağı kullanırken, kaynak deformasyonunu en aza indirmek için makul kaynak sırası seçimine dikkat edilmelidir. Şapkanın köşe kaynakları boru ızgarasının yerel açıklığında mühürlenen çelik ve soğuk kül kovası ve brülör nozulu gibi özel şekilli boru ızgarasının köşe kaynakları genellikle yarı otomatik füzyon polar gaz korumalı kaynakla kaynaklanır.
Son derece aktif gaz korumasını eriten membran duvar tüp ekranının otomatik kaynak üretim hattı, dünyanın en gelişmiş membran duvar tüp ekran üretim teknolojisi ve ekipmanıdır.Boru besleme, yassı çelik açma, bitirme, tesviye, kaynak vb. işlemlerden otomatik kontrol sağlanabilir. Üst ve alt kaynak tabancaları aynı anda kaynaklanabilir, kaynak deformasyonu küçüktür ve düzeltmeye neredeyse hiç gerek yoktur. kaynaktan sonra, boru ekranının geometrik boyutunun doğru olması için, köşe kaynağının kalitesi iyidir, şekillendirme güzeldir, kaynak hızı hızlıdır ve üretim verimliliği yüksektir.
Parametre
İsim | Membran su paneli |
Malzeme | Karbon çeliği, Alaşım, Paslanmaz çelik |
Tüp boyutu | Ø38 - 76 mm, veya gerektiği gibi |
Standart | ISO, ASME |
modeli | çivili |
Uygulama | Kazan yanma odasının etrafına monte edilebilir |
Avantajlar
(1) membran su soğutma duvarının fırın duvarındaki koruyucu etkisi en eksiksiz olanıdır, bu nedenle fırın duvarının refrakter malzemeler yerine yalnızca yalıtım malzemelerine ihtiyacı vardır, böylece fırın duvarının kalınlığı ve ağırlığı büyük ölçüde azalır, basitleştirin fırın duvarının yapısı, kazanın toplam ağırlığını azaltır.
(2) membran su duvarı ayrıca iyi bir hava sızdırmazlığına sahiptir, kazan üzerinde pozitif basınçlı yanma gereksinimlerine uyum sağlayabilir, cüruf oluşumu kolay değildir, daha az hava kaçağı, duman egzozunun ısı kaybını azaltır, kazanın termal verimliliğini artırır.
(3) hızlı ve rahat kurulum için üretici tarafından bileşenlere kaynak yapılabilir.
(4) kazanın membran duvar yapısının kullanımı, basit bakım, kazan servis ömrü büyük ölçüde iyileştirilebilir.
Özellikleri
1. Uygulanan malzeme bilgileriyle birlikte mukavemet hesaplama raporu;
2. Çelik levha, boru ve kaynak çubuğunun %100 NDT (tahribatsız muayene) raporu;
3. %100 X-ray denetim raporu (kaynak dikişi): tüm kazanın kalitesini sağlamak için;
4. Hidrolik test raporu: standart çalışma basıncını ve güvenliğini sağlayın
sertifikalar
şirket tanıtımı
1985 yılında kurulan Zhangjiagang Hua Dong Kazan Co, Ltd (HD Kazan olarak ticaret), enerji santrali üretir;Sanayi;atık ısı;atık yakma;biyokütle;organik ısı taşıyıcı ve elektrikli buhar kazanları.Kapsamlı bir ısıtma yüzeyi yelpazesi ile birleştiğinde, HD Kazan, kazan tasarımı, imalatı, montajı, bakımı ve kazan basınçlı parçalarının değiştirilmesi dahil olmak üzere pazara benzersiz bir hizmet getiriyor.
