Menşe yeri: | Çin |
Marka adı: | HD BOILER |
Sertifika: | ISO9001 , SGS , TUV , ASME , EN |
Model numarası: | tutumlu kimse |
Min sipariş miktarı: | 1 Takımları 10 ton |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Denize uygun Ambalaj |
Teslim süresi: | 30 gün |
Ödeme koşulları: | Western Union, L / C, T / T |
Yetenek temini: | Aylık 500 ton |
Malzeme: | Karbon çelik | kullanım: | Santral / CFB Kazan |
---|---|---|---|
tip: | Doğal Dolaşım / Bir Kez | yapı: | Yangın / Su Borusu |
Çıktı: | Sıcak Su / Buhar | Yakıt: | Kömür / Gaz / Petrol yakıtlı, Su Isı |
Şart: | Yeni | Boyut (L * W * H): | Özelleştirme |
Vurgulamak: | santralde ekonomizör,çelik kazan ekonomizer,inconel kaplamalı kazan ekonomizer |

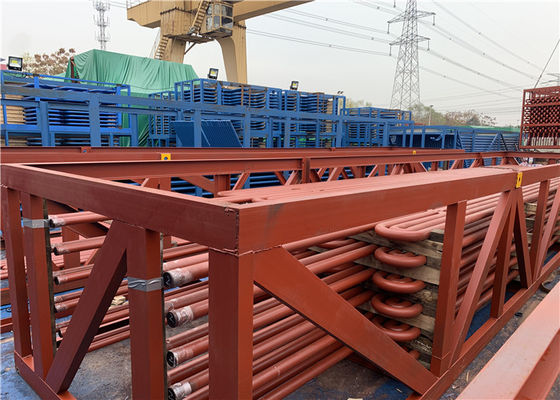

Inconel Kaplama Korozyona Dirençli Çelik Kazan Ekonomizörü (SA210A1, SA210C, SA213T22)
Giriş
H şeklindeki kanatlı tüp, aynı zamanda kelebek kanatlı tüp olarak da bilinen H şeklindeki kanatlı tüp olarak da bilinir.Ön şekli "H" harfine benzeyen yüzgeçler (nervürler veya kelebekler) oluşturmak için ortasında bir yay bulunan iki çelik parçayı simetrik olarak kaynaklamaktır, bu nedenle H-şekilli kanatlı boru olarak adlandırılır.
H şeklindeki kanatçık borusunun iki yüzgeci dikdörtgen ve yaklaşık olarak kare şeklindedir.Borunun yan uzunluğu, düz borunun yaklaşık 2 katıdır.Genişletilmiş ısıtma yüzeyine aittir.H tipi kanatlı boru, flaş direnci kaynak teknolojisini benimser.Kaynak dikişi füzyon oranı yüksektir ve kaynak çekme mukavemeti kaynak sonrası büyüktür.
H-şekilli kanatlı boru, aynı zamanda, iyi bir sertliğe sahip olan ve boru sırasının daha uzun olduğu durumlarda kullanılabilen, çift borulu "çift H" kanatlı bir boru haline getirilebilir.Düz tüp ekonomizör yerine kanatlı ekonomizör kullanılabilir.Isı transfer alanını etkili bir şekilde artırabilir, baca gazı akış bölümünü artırabilir, duman hızını azaltabilir ve aşınmayı azaltabilir.
Teknik Özellikler
Açıklama | Kazan ekonomizörü |
Malzeme | Alaşımlı çelik, Karbon çeliği, SA210C, SA213T22, vb. |
Malzeme standardı | ASTM, EN veya ISO vb. |
Boyut | Özelleştirme |
Ağırlık |
Min: 10 ton Maks.: 1000 ton |
Eritme İşlemi: | EF + LF + VD |
İşlem | Malzeme → Külçe → Sıcak / Soğuk Haddeleme → Isıl işlem (Normalleştirme + temperleme) → Muayene → kaba işleme → UT → 2. Isıl işlem → bitirme işleme → Muayene |
UT standardı | ASTM A388 veya EN10228, vb. |
Teknik özellikler
Malzeme Yapısı
Ciddi bir spiral kanatlı boru, giriş ve çıkış başlıkları, dirsek, çerçeve ve diğer yardımcılardan oluşur.
Yapı Düzenlemesi
Sıralı / kademeli düzenleme.
Fonksiyon
(1) Ekonomizör, kazan gibi bir buhar üretim sistemidir.Motor silindirinden egzoz valfinden egzoz gazı boşaldığında, suyu ısıtarak buhar üretmek için kazana gider.
(2) Bu gazdan sonra ekonomizerden geçtikten sonra kalan egzoz gazı sıcaklığı ekonomizördeki suyu ısıtır.buhar üretmeye yardımcı olur ve verimliliği artırır ve yakıt tüketimini azaltır
(3) Bir ekonomizör, kazan egzozundan gelen atık ısıyı, aksi takdirde (çoğu durumda) besleme suyunu kazana önceden ısıtmak için atmosfere kaybolacak şekilde kullanır. Bu, kazan verimliliğini artırır ve yakıt maliyetlerini düşürür.
Çeşitlilik
Yardımcı Kazan Ekonomizörü
1 | HDB, kazanın yüksek basınçlı buharından elektrik üretmek için kömür, odun, yağ veya diğer katı yakıtlarla çalışan kazanları içeren yardımcı kazanlar için ekonomizörler üretir. |
2 | Bu ekonomizörler genellikle kazanın arka geçişinde bulunur ve yatay olarak çalışan borularla yönlendirilir. Kazan besleme suyu, ekonomizör devreleri boyunca gaz akışının ters yönünde (karşı akış olarak adlandırılır) akar. |
3 | Kül kirlenmesini en aza indirmek için tipik olarak çıplak borular kullanılır, ancak bazı kazan OEM'leri ekonomizörlerini spiral veya uzun kanatlı kanatlı borularla tasarlar. |
4 | HDB, çıplak, spiral kanatlı veya uzun kanatlı tüplerle ekonomizör elemanları üretebilir ve isterseniz ünitenizi diğer tüp türlerinden birine göre yeniden tasarlayabilirsiniz.HDB ayrıca tüm yardımcı kazan ekonomizörleri için yedek başlıklar da üretebilir. |
Paket Kazan Ekonomizörü
1 | HDB, Optimus mühendislerinin sülfürik asit tesis ekonomizörlerini ve kızdırıcıları tasarlarken tam olarak yararlandığı benzersiz üretim yeteneklerine sahiptir. |
2 | Çoğunlukla bu, Optimus birimlerinin daha yüksek ısı transfer verimleri için yapılandırılmasına izin verir, bu da daha az yüzey alanı gereksinimi ve dolayısıyla daha düşük fiyatlı bir ürün ile sonuçlanır. |
3 | HDB, boruları finisajlamak ve bükmek, başlıkları işlemek ve imal etmek, boru levhalarını delmek, tüm gövde malzemelerini kesmek ve hazırlamak ve tüm basınçlı parça ve kaplama kaynaklarını gerçekleştirmek için yerinde yeteneklerini kullanır. |
4 | Bu, HDB'ye, zamanında teslimat performansında kayda değer bir kayıt elde etmemize yardımcı olan üretim dizisi ve programı üzerinde daha fazla kontrol sağlar. |
HRSG Ekonomizer
1 | Günümüzün HRSG modülleri için ekonomizörler, dikey olarak asılı fintüpler ile yapılandırılmıştır.HDB, neredeyse tüm HRSG OEM şirketleri için ekonomizer bobinleri üretmiştir ve her birinin benzersiz özelliklerini anlar. |
2 | Çoğu durumda, kamu hizmetleri, başlıkların ve boru kıvrımlarının içindeki akış hızlandırılmış korozyona (FAC) direnmeye yardımcı olmak için ekonomizörlerini düz karbon çeliğinden alaşımlı bir malzemeye yükseltmek ister. |
3 | HDB, ekonomizer üretimi için tek durak noktasıdır çünkü fintubların finisajından, başlıkların üretilmesinden ve bobin demetinin montajından tüm malzemeleri hazırlıyor ve tüm basınç parçalarını ve bağlantı kaynağını yapıyoruz. |
Çeşitli kazan ekonomizörleri imal edilebilir
* Not: HD KAZAN, müşterinin ihtiyacına göre özel tip ekonomizer üretebilir.
Ölçek
1 | Boruların hassas soğuk bükülmesi için son tip 'U' bükme makinesi kullanılmaktadır. |
2 | Her türlü ısı eşanjörü, kondansatör, ekonomizer, kazan boruları için Paslanmaz Çelik Dikişsiz ve kaynaklı olarak bükme yapılır. |
3 | 'U' bükme işleminin ardından borular hidro teste tabi tutulur ve istenirse gerilim giderilir. |
4 | Ayrıca büküm kısmında kalınlık azaltımının belirlenmesi için mock-up parçalar hazırlanır. |
5 | Bükülme kısmında boya penetrant testi, çatlakları, kusurları veya her türlü kusuru tespit etmek için yapılır. |
6 | Taşıma esnasında herhangi bir zarar görmemesi için özel paketleme yapılmaktadır. |
