Menşe yeri: | Jiangsu, Çin |
Marka adı: | HDB |
Sertifika: | ISO9001,ASME,Grade A,SGS,EN |
Model numarası: | Kızdırıcı ve Isıtıcı |
Min sipariş miktarı: | 1 Takım |
---|---|
Fiyat: | Negociable |
Ambalaj bilgileri: | deniz nakliyatına ambalaj |
Teslim süresi: | 30 gün yatırıldıktan sonra |
Ödeme koşulları: | L / C, T / T |
Yetenek temini: | Aylık 500 ton |
yapı: | Elektrik Elemanları | Basınç: | Düşük / Yüksek Basınç |
---|---|---|---|
Yakıt: | Kömür / Gaz / Kömür yakıtlı / Su ısısı | Şart: | Yeni |
malzemeler: | karbon çelik / paslanmaz çelik | renk: | Kırmızı / Mavi / Gri |
Vurgulamak: | Kömür Yakıtlı Kızdırıcı ve Ara ısıtıcı,ASME Kızdırıcı ve Ara ısıtıcı,Karbon Çelik buharlı kızdırıcı |

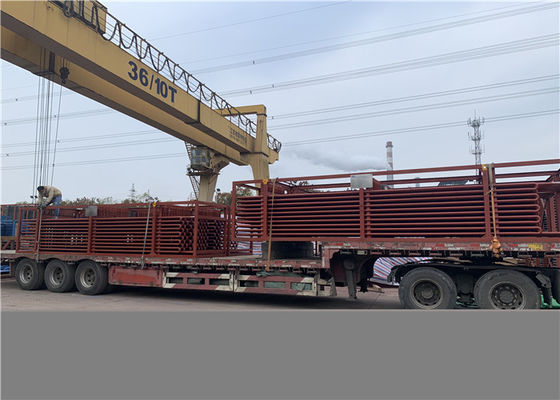

Santralde Kömür Yakıtlı Buhar Kazanı Kızdırıcı ve Yeniden Isıtıcı Karbon Çelik
Ürün Açıklaması
Kızdırıcıların ve ara ısıtıcıların işlevleri ve özellikleri
kızdırıcıların ve yeniden ısıtıcıların işlevleri:
Kızdırıcılar ve ara ısıtıcılar, buhar sıcaklığını artırmak için kullanılan, buhar entalpisini iyileştirmeyi ve ayrıca elektrik santrali için termal sirkülasyon verimliliğini artırmayı amaçlayan ısıtma yüzeyleri için önemli parçalardır.
Kızdırıcılar, belirli bir sıcaklıkta surnature edilmiş buharı aşırı ısıtılmış buhara ısıtmak için çalışır.Kazan yükleri veya diğer çalışma koşulları değiştiğinde, kızgın buhar sıcaklığının normal ve izin verilen sıcaklık değişimi aralığında olduğundan emin olmak gerekir.
Elektrik santralindeki termal sirkülasyondan, orijinal basınç ve sıcaklık parametreleri daha yüksektir, sirkülasyonun termal verimliliği daha iyidir veya buhar türbini arkasının buhar nemi çok yüksektir, bu da güvenliğini etkiler.Superheaer buhar sıcaklığı metal malzemelerle sınırlandırılırken, şu anda metal malzemelerin sınırlandırılması nedeniyle, çoğu güç istasyonu kazanı için aşırı ısıtılmış sıcaklık hala 540-555 dgree aralığındadır ve buhar türbini bıçağının buhar nemini önlemek için arka çok büyük, bu nedenle orta ısıtma sistemi uygulanır.
Yeniden ısıtıcıların işlevleri, buhar türbini yüksek basınç silindirinin egzozunu aşırı ısıtılmış sıcaklığa yakın veya eşit olan yeniden ısıtılmış sıcaklığa kadar ısıtmak ve daha sonra bunları orta basınç silindirine ve düşük basınca göndermek ve buhar türbini bıçağının kuruluğunu artırmak için çalışmaktır. arka.Genellikle, yeniden ısıtılmış buharın basıncı, aşırı ısıtılmış buharın basıncının beşte biri kadardır.Yeniden ısıtma sisteminin uygulanması, elektrik santrallerinin ısıl verimini %4-5 oranında artırabilir.
Ülkemizde bugüne kadar 125mw üzeri kapasiteye sahip ünitelerin tamamında tek seferlik orta ısıtma sistemi uygulanmaktadır. Çift yeniden ısıtma, sirkülasyonun ısıl verimini tekrar %2 artırabilir, ancak sistem çok karmaşıktır, ulusal birimler için uygulanmaz, ancak denizaşırı büyük kazanlar için yaygındır.
Kızdırıcıların ve ara ısıtıcıların çalışma özellikleri:
Termal verimliliği artırmak için, aşırı ısıtılmış buharın basıncı, süper yüksek basınçtan kritik altı ve kritik üstü basınca yükseltilmiştir.Ancak metal performansıyla sınırlı, kızdırıcıların ve yeniden ısıtmaların buhar sıcaklığı 540-555 derece arasında tutulur.
Kızdırıcıların ve ara ısıtıcıların borularından akan şey yüksek sıcaklıkta buhar olduğundan, boru duvarının buhara konvektif ısı salımı aktarım katsayısı oldukça küçüktür ve ısı aktarım performansı zayıftır, buharın boru duvarına soğutma kapasitesi düşüktür.Bu arada, ısı transferinin makul sıcaklık farkını sağlamak için, genellikle kızdırıcılar ve yeniden ısıtıcılar, duman sıcaklıklarının yüksek olduğu alanlara yerleştirilir ve boru duvarının çalışma sıcaklıkları oldukça yüksektir, bu nedenle süper ısıtıcıların ve yeniden ısıtıcıların çalışma ortamı oldukça kötüdür.Özellikle ara ısıtıcılar, yeniden ısıtılmış buhar basıncı için düşüktür ve boruları soğutma kapasiteleri daha kötüdür, bu nedenle, kızdırıcıların ve yeniden ısıtıcıların tasarımı ve çalıştırılması söz konusu olduğunda, boru metalinin uzun vadede güvenli bir şekilde çalışmasının nasıl sağlanacağı önemli bir konudur.Diyagram 4-1, kazanlarda kullanılan yaygın metal için izin verilen sıcaklıkların üst sınırını listeler.Daha yüksek seviyede alaşımlı çelik kullanımından kaçınmak için, kızdırıcı ve ara ısıtıcıların tasarımı söz konusu olduğunda, kullanılan boru metali çalışırken sıcaklık sınırlarına neredeyse yakındır.Bu sefer, 10-20 derecelik bir sıcaklık artışı olursa, bu da izin verilen stresi çok azaltır.Bu nedenle, kızdırıcıların ve ara ısıtıcıların tasarımına ve çalıştırılmasına aşağıdaki hususlarda dikkat edilmelidir:
1. buhar sıcaklığından emin olmak içinrçalışırken kararlı.Buhar sıcaklığı değişiminin +5- -10 dereceyi geçmemesi gerekir;
2. Çalışma koşulları, nominal buhar sıcaklıklarını korumak için bir dereceye kadar değiştiğinde, kızdırıcılar ve yeniden ısıtıcılar için sıcaklıkları ayarlamak için güvenilir bir yönteme ihtiyaç vardır.
3. arasındaki termal sapmayı en aza indirmek için paralel tüpler.
Uygulama
doymuş buharı ısıtmak için kullanın, buhar sıcaklığı 900 derece C'ye kadar olabilir.
Güç Üretimini Artırmak için Kızdırıcı Kapasite Yükseltmeleri
Buhar kapasitesi, basınç, gerekli sıcaklık vb. gibi gerekli teknik verileri bize gönderin. Buna göre tasarım yapacağız.
farklılıklar
Tip | Avantajlar | Dezavantajları | destekleyici yöntem |
kolye tipi | 1.Firma yapısal destek | 1. Yoğunlaştırılmış buhar nedeniyle akış tıkanması 2. Altta biriken suyu boşaltmak için yavaş yeniden başlatma gerekir. | yukarıdan desteklenir |
ters tip | 1. Yoğunlaştırılmış buharın uygun şekilde boşaltılması | 1. Özellikle yüksek hızlı gaz akışında yapısal sertlik eksikliği | Aşağıdan desteklenir |
yatay tip |
1. Uygun drenaj 2. İyi yapısal sertlik. |
1. Alevi doğrudan görmezler, bu nedenle esas olarak konvektif tiptedirler. | Genellikle ana fırına paralel dikey gaz kanallarında desteklenir. |
Kızdırıcı, buharın sıcaklığını doyma noktasının üzerine çıkarmaktır.
Yeniden ısıtıcı temel olarak bir türbinin yüksek basınç aşamasından çıkan buharı kızdıran bir kızdırıcıdır.Yeniden ısıtılan buhar daha sonra türbinin düşük basınç aşamasına gönderilir.Buharı yüksek basınç ve düşük basınç türbinleri arasında yeniden ısıtmak suretiyle, elektrik santrali çevriminin elektriksel verimliliğini %40'ın üzerine çıkarmak mümkündür. Yeniden ısıtma çevrimi, ekonomik olarak sadece daha büyük enerji santrallerinde uygulanabilir olduğu için büyük güç kazanlarında kullanılır.
Detaylar
Tüm hammaddeler öncelikle boru hattı kesimi yapılacaktır.
Bir dizi çıplak yağdan (karbon çeliği, alaşımlı çelik veya dayanıklı ısı çeliği) ve başlık ve diğer yardımcılardan oluşur.TüplerΦ32,38,42 ve benzeri, ayrıca istek olarak.
Ayar Bilgileri
|
|
işlem
|
kaynak
|
yapı
|
yatay veya dikey
|
malzeme
|
karbon çeliği, alaşımlı çelik
|
tüpler
|
φ32, 38, 42, vb.
|
boy
|
özelleştirilmiş
|
marka
|
HTEG
|
Garanti
|
18 ay
|
farklılıklar
Tip | Avantajlar | Dezavantajları | destekleyici yöntem |
kolye tipi | 1.Firma yapısal destek | 1. Yoğunlaştırılmış buhar nedeniyle akış tıkanması 2. Altta biriken suyu boşaltmak için yavaş yeniden başlatma gerekir. | yukarıdan desteklenir |
ters tip | 1. Yoğunlaştırılmış buharın uygun şekilde boşaltılması | 1. Özellikle yüksek hızlı gaz akışında yapısal sertlik eksikliği | Aşağıdan desteklenir |
yatay tip |
1. Uygun drenaj 2. İyi yapısal sertlik. |
1. Alevi doğrudan görmezler, bu nedenle esas olarak konvektif tiptedirler. | Genellikle ana fırına paralel dikey gaz kanallarında desteklenir. |
Atölye
Buhar kapasitesi, basınç, gerekli sıcaklık vb. gibi gerekli teknik verileri bize gönderin. Buna göre tasarım yapacağız.
