ASME 72 Ton 20G Çelik Boru Buhar Kazanı Duvarı Isı Kaybını Azaltır

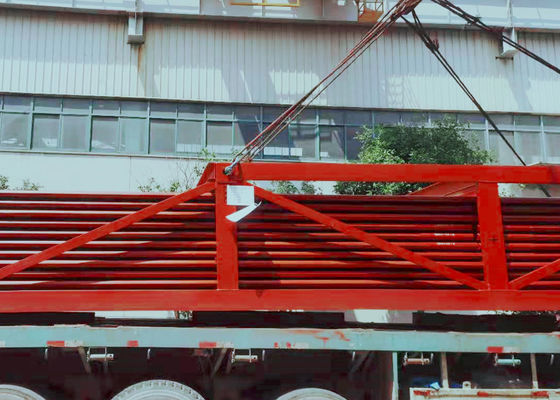

Enerji Santrali Kazanı için 20G Çelik Borudan Yapılmış 72 Tonluk Kazan Membran Su Duvar Paneli

Tanıtım

Modern endüstriyel kazanlarda buhar üreten boruların yerini almak için su duvar panelleri kullanılmaktadır.Yakıt odasındaki alevin yaydığı yüksek sıcaklıktaki radyan ısıyı emecek ve hava sızdırmazlığından kaynaklanan ısı kaybını azaltacak şekilde tasarlanmıştır.Müşteri gereksinimlerini karşılamak için çeşitli şekil ve boyutlarda su duvar panellerinin kazan borularını üretiyoruz ve tümü otomatik kanattan boruya kaynak makineleri ve büyük boru bükücüler kullanılarak işleniyor.

Kazan suyu duvarları, aralarında metal bir şerit bulunan veya olmayan borulardan oluşan membran duvarlardır.Bu duvarlar, kömür yanma odasının muhafazasını oluşturur.Su cidarlı borular ayrıca evaporatör bölümü olarak da anılır;çoğunlukla sıvı halde bulunan ve kazanda yükseldikçe yavaş yavaş buharlaşan su içerirler.



• Membranlı kazan suyu duvar paneli: Birçok haddelenmiş kanatlı boruyu, fırının hava sızdırmazlığını artıran ve hava sızıntısını azaltan kapalı bir birleşik ısıtma yüzeyine nokta kaynağı yapar.
• Çivili su duvarı boruları:20 ila 25 mm uzunluğunda ve 6 ila 12 mm çapındaki pimleri su duvarı borusuna kaynak yapar ve ardından su duvarı panelinin ısı emilimini azaltmak ve yanma bölgesindeki sıcaklığı artırmak için bir krom cevheri refrakter plastik uygular.Yakıtı yakmanın zor olduğu durumlar ve ayrıca belirli cüruf çekme fırınları için uygundur.
• Düz borulu kazan suyu duvar paneli: en basit yapı olan bir dizi dikişsiz çelik borudan oluşur.
• Duvara bağlı kazan suyu duvar boruları: fırın duvarının iç duvarına gömülü, tek taraflı ısı emilimi.
• Çift taraflı ısıtmalı su duvar paneli: birbirinden bağımsız iki kısma ayrılan büyük boy fırının ortasına kurulur ve her iki tarafı da ısıtılır.
•

Uygulama


Şartname

Kazandaki su duvar panellerinin ana işlevi, yüksek sıcaklıktaki alev veya baca tarafından üretilen ısıyı absorbe ederek borularda buhar veya sıcak su üreterek odadaki sıcaklığı düşürmektir.
