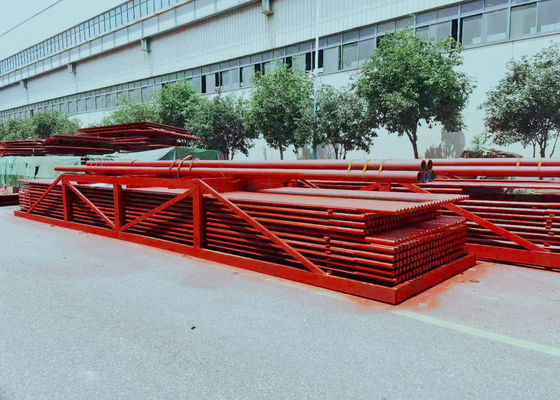

Tozaltı Kaynaklı 60 Panel Kazan Membran Duvarı

Santral Kazan Bakımı İçin Tozaltı Kaynaklı 60 Panel Kazan Membran Duvarı


Tanıtım

Membran su duvarı, boru ve kanatlardan oluşan hava geçirmez bir yapıdır. Avantajları, ocakta daha az hava sızıntısı;boru döşeme duvarı, çelik yapıya daha az yük ve daha düşük kazan maliyeti kullanabilir;kullanımı kolay süspansiyon yapısı ve büyük ölçekli mekanize üretim, yüksek montaj oranı, düşük ısı depolama kapasitesi için uygun ve termal genleşme sistemini iyileştiren ve başlatma ve kapatma süresini kısaltan.Dezavantajı, üretim sürecinin karmaşık olmasıdır.Membranlı su duvarı genellikle büyük kapasiteli, yüksek sıcaklık ve yüksek basınçlı kazanlarda kullanılır.

Membran su duvarının güçlü noktaları

(1) Fırın duvarının sızdırmazlığını sağlayın ve yanma odasındaki hava sızıntısını azaltın.

(2) Yanma odasında tam su soğutmasının gerçekleştirilmesi, yoğun yanma koşullarında koklaşmayı önlemek için faydalıdır.

(3) Küçük ısı depolama kapasitesi, hızlı sıcaklık artışı ve yanma odasında hızlı soğutma nedeniyle kazanların çalıştırılması ve kapatılması soğutma süresi kısaltılabilir.

(4) Kazan çerçevesinin yükünü büyük ölçüde azaltan ve süspansiyon ve kaldırma için uygun olan boru döşeme fırını duvarı uygundur.

(5) Çıplak boru tipi ile karşılaştırıldığında, borunun ısı emme kapasitesi artırılmıştır.

(6) Kazan bileşenlerinin montaj başına derecesini iyileştirir, kurulum iş yükünü kolaylaştırır ve azaltır.

Farklı üretim prosesine göre, membran su duvarı üç tipe ayrılabilir (bkz. Şekil 1):1.rolled fin borular, daha az kaynak iş yükü ile sıralar halinde kaynaklanır, ancak fin borular pahalıdır.2. çıplak boru ve kanat (yassı çelik), düşük malzeme maliyetine sahip olan ve çeşitli sahaların gereksinimlerini kolayca karşılayabilen sıralar halinde kaynaklanır, ancak yassı çelik yüksek hassasiyet ve bitirme ekipmanı gerektirir. borular, çoğunlukla borular arasındaki küçük adım için kullanılan kaynak telinin doldurulmasıyla oluşturulur.Membran su duvarının boruları arasındaki adım, kazan basıncı ve fırın ısı yükü gibi faktörlerle ilgilidir, genellikle s/d 1.2-1.5'tir.

Şartname

Kazandaki su duvar panellerinin ana işlevi, yüksek sıcaklıktaki alev veya baca tarafından üretilen ısıyı absorbe ederek borularda buhar veya sıcak su üreterek odadaki sıcaklığı düşürmektir.

• Membranlı kazan suyu duvar paneli: Birçok haddelenmiş kanatlı boruyu, fırının hava sızdırmazlığını artıran ve hava sızıntısını azaltan kapalı bir birleşik ısıtma yüzeyine nokta kaynağı yapar.
• Çivili su duvarı boruları:20 ila 25 mm uzunluğunda ve 6 ila 12 mm çapındaki pimleri su duvarı borusuna kaynak yapar ve ardından su duvarı panelinin ısı emilimini azaltmak ve yanma bölgesindeki sıcaklığı artırmak için bir krom cevheri refrakter plastik uygular.Yakıtı yakmanın zor olduğu durumlar ve ayrıca belirli cüruf çekme fırınları için uygundur.
• Düz borulu kazan suyu duvar paneli: en basit yapı olan bir dizi dikişsiz çelik borudan oluşur.
• Duvara bağlı kazan suyu duvar boruları: fırın duvarının iç duvarına gömülü, tek taraflı ısı emilimi.
• Çift taraflı ısıtmalı su duvar paneli: birbirinden bağımsız iki kısma ayrılan büyük boy fırının ortasına kurulur ve her iki tarafı da ısıtılır.
