SA192M ASME Standart Prefabrik Kazan Fırını Duvar Paneli

Şeker Değirmeni Değişimi/Bakımı İçin SA192M'den Yapılmış ASME Standart Kazan Membran Duvarları

ürün tanıtımı

Su duvar panelleri, kazanın köşesine yerleştirilmiş çok sayıda çelik borudan oluşan kazanların ana ısıtma yüzeyidir.İçeride akan su veya buhar bulunur ve dış kısım, kazanın fırınındaki alevin ısısını kabul eder ve esas olarak fırındaki yüksek sıcaklıktaki yanma ürünlerinin radyasyon ısısını emer.Çalışma sıvısı içinde yükselir ve ısı ile buharlaşır.

Su duvarı ilk tasarlandığında, ısıtılması değil, yüksek sıcaklıktan zarar görmemesi için fırını soğutması amaçlanmıştır. kazanlar için ana ısıtma parçaları.Kazan ocağının iç duvarına döşenen çok sayıda paralel borudan oluşan evaporatif ısıtma yüzeyidir.İşlevleri, fırındaki yüksek sıcaklıktaki ateş veya gaz bacası ile radyan ısıyı emmek ve boruların içinde buhar veya sıcak su üretmek ve ayrıca fırın duvar sıcaklığını korumak için azaltmaktır.Büyük kapasiteli kazanlarda, fırın içindeki alev sıcaklığı çok yüksek ve ısı radyasyonunun yoğunluğu çok yüksektir.%40-50 daha fazla ısı su duvarı tarafından emilir. Küçük kapasiteli kazanlar hariç, mevcut su borulu kazanlar için ana evaporatif ısıtma yüzeyi su duvarıdır.

Yapı tipine göre su duvarları tiplere ayrılabilir: çıplak boru tipi, membran tipi ve dikme boru tipi.

Membran tipi en yaygın kullanılanıdır.

Membran su duvarı, boru ve kanatlardan oluşan hava geçirmez bir yapıdır. Avantajları, ocakta daha az hava sızıntısı;boru döşeme duvarı, çelik yapıya daha az yük ve daha düşük kazan maliyeti kullanabilir;kullanımı kolay süspansiyon yapısı ve büyük ölçekli mekanize üretim, yüksek montaj oranı, düşük ısı depolama kapasitesi için uygun ve termal genleşme sistemini iyileştiren ve başlatma ve kapatma süresini kısaltan.Dezavantajı, üretim sürecinin karmaşık olmasıdır.Membranlı su duvarı genellikle büyük kapasiteli, yüksek sıcaklık ve yüksek basınçlı kazanlarda kullanılır.

Farklı üretim prosesine göre, membran su duvarı üç tipe ayrılabilir (bkz. Şekil 1):1.rolled fin borular, daha az kaynak iş yükü ile sıralar halinde kaynaklanır, ancak fin borular pahalıdır.2. çıplak boru ve kanat (yassı çelik), düşük malzeme maliyetine sahip olan ve çeşitli sahaların gereksinimlerini kolayca karşılayabilen sıralar halinde kaynaklanır, ancak yassı çelik yüksek hassasiyet ve bitirme ekipmanı gerektirir. borular, çoğunlukla borular arasındaki küçük adım için kullanılan kaynak telinin doldurulmasıyla oluşturulur.Membran su duvarının boruları arasındaki adım, kazan basıncı ve fırın ısı yükü gibi faktörlerle ilgilidir, genellikle s/d 1.2-1.5'tir.

Şartname

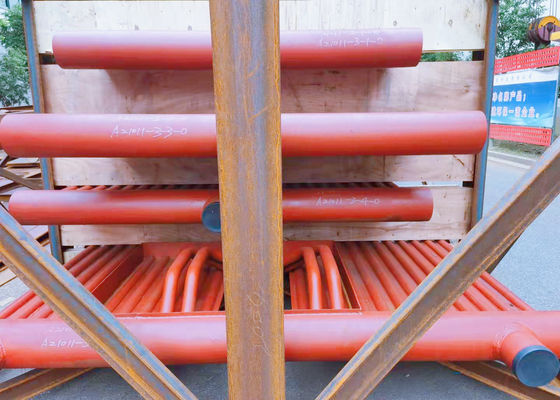

Yukarıdaki resimler, aşağıdaki spesifikasyon detayları ile bir Pakistan projesi için membran duvarlardır:
