Kalkanlı Özelleştirilmiş Nikel Bazlı Kızdırıcı ve Yeniden Isıtıcı

Korozyon önleyici nikel esaslı kaynak malzemesi ile donatılmış ihraç edilen ürün bobinleri kızdırıcı serpantuator

Ürün Fonksiyonu

1. Termik santralde kızdırıcının işlevi, kazandan çıkan doymuş buhardan son nem izlerini (% 1 ila% 2) çıkarmak ve sıcaklığını doyma sıcaklığının yeterince üzerine çıkarmaktır.

2. Süper ısıtma ısıtma, genel çevrim verimliliğini artırmanın yanı sıra türbinin son aşamalarında kanat erozyonunu önleyen çok fazla yoğunlaşmayı önler.

3. Fırından çıkan yanma gazlarının ısısı buhardan nemin uzaklaştırılması ve buharı kızdırmak için kullanılır.

4. Süper ısıtıcılar genellikle başlıklar arasına bağlanan bir veya daha fazla dönüş dirseğine paralel olarak birkaç boru devresine sahiptir.

1. Yeniden ısıtıcıların işlevi, türbinden kısmen genleşmiş buharı yeniden ısıtmaktır.

Bu, türbinin son aşaması boyunca buharın olabildiğince kuru kalması için yapılır.

2. Konum: Yardımcı kazanların konvektif bölgesindeki konvektif kızdırıcıdan önce veya sonra.Modern yüksek basınçlı kazanlarda, yeniden ısıtıcılar genellikle iki bölümden oluşmaktadır.

3. Birincil bölüm konvektif bölgeye, ikincil bölüm ise üstten sarkan fırın çıkışına yerleştirilir.

4. Yeniden ısıtıcılar için tasarım değerlendirmeleri, kızdırıcılar için olanlara benzer.

5. Çıkış sıcaklıkları aynıdır ancak buhar basınçları kızdırıcılarda olanların yaklaşık% 20-25'idir.Bu nedenle, yeniden ısıtıcılar için daha düşük dereceli çelik alaşım kullanılabilir.

Tip Avantajlar Dezavantajlar Destekleme yöntemi

Kolye tipi 1. Yapısal desteği onaylayın

1. Yoğunlaştırılmış buharla akış tıkanması

2. Altta biriken suyu temizlemek için yavaşça yeniden başlatılması gerekir.yukarıdan destekleniyor

Ters tip 1. Yoğuşmuş buharın uygun drenajı

1. Özellikle yüksek hızlı gaz akışında yapısal sertliğin olmaması Aşağıdan desteklenir

Yatay tip

1. Uygun drenaj

2. İyi yapısal sertlik.

Alevi doğrudan görmezler, bu nedenle esas olarak konvektif tiptedirler Genellikle ana fırına paralel dikey gaz kanallarında desteklenirler.

Detaylar

İmalat ve kabul kriterleri

1) JB / T1611 "Kazan borularının üretimi için teknik şartname."

2) JB / T1612 "kazan basınç testi teknik koşulları."

3) JB / T1613 "Kazanın basınçlı parçalarının kaynağı için teknik şartname."

4) JB / T1615 "Kazanın boyanması ve paketlenmesi için teknik şartname."

5) JB / T3375 "Kazan yapımı için malzemelerin kabulü için kurallar."

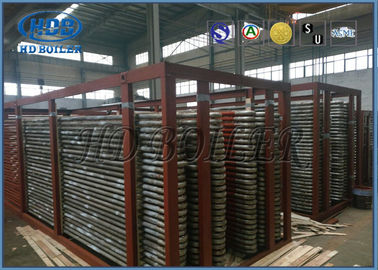

Ürün teşhir
