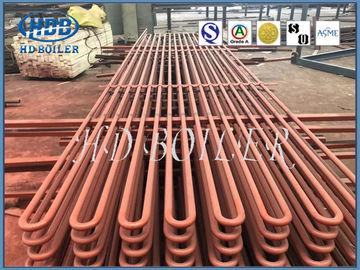

ASME Standart Kızdırıcı ve Yeniden Isıtıcı Isı Değişim Kazanı Parçaları Yüksek Verimlilik

ASME Standart Kızdırıcı ve Yeniden Isıtıcı Isı Değişim Kazanı Parçaları Yüksek Verimlilik

ürün tanıtımı

Yeniden ısıtma, esasen, aşırı pişirilmiş ve belirli bir sıcaklığa ulaşan düşük basınçlı buharı yeniden ısıtan bir tür buhar kızdırıcıdır.Yeniden ısıtıcı, enerji santrali sirkülasyonunun ısı verimliliğini daha da iyileştirir ve izin verilen aralıkta buhar türbininin son aşama kanadının buhar sıcaklığını kontrol eder. Bir yeniden ısıtıcı, buharı bir buhar türbininden aşırı ısıtılmış buhara dönüştüren bir ısıtıcıdır. yeniden ısıtıcı.Birincisi, türbin kanadının korunmasına yardımcı olan su buharının nemini azaltmaktır. İkincisi, bağıl iç verimlilik ve mutlak iç verimlilik iyileştirilebilir.

Tip Avantajlar Dezavantajlar Destekleyici yöntem:

Kolye tipi

Detaylar

Tasarım yapısı

1. doymuş buharı ısıtma, sıcaklık 900 derece C

2. yüksek verimlilik,>% 90.

3. yüksek hızlı ısıtma.

4. paslanmaz çelik tasarım.

5. uzun tasarım hizmet ömrü, 15 yıl.

Ürün işlevi

Büyük jeneratör setlerinin ısı verimini arttırmak için ara yeniden ısıtma çevrimi yaygın olarak kullanılmaktadır.Kazan kızdırıcıdan çıkan ana buhar, buharın yüksek basınçlı silindirinde iş yapıldıktan sonra sıcaklığı arttırmak için tekrar ısıtıcıya gönderilir. türbin.Daha sonra genişlemeye ve çalışmaya devam etmek için buhar türbininin orta basınç silindirine gönderilir. Orta basınç silindiri buharı kazan ısıtmaya geri gönderdikten sonra iki ara yeniden ısıtma döngüsü olarak bilinen bazı büyük üniteler sirkülasyon verimliliğini nispeten artırabilir. Hatta bazı test üniteleri üç yeniden ısıtma döngüsünü bile benimser.Yeniden ısıtma döngüsü kabul edildikten sonra, kazan ve buhar türbini cihazının termal sistemi, yapısı ve çalışma ayarı karmaşık hale gelir ve maliyet artar, bu nedenle üretimde benimsenir. 100 megavattan fazla birim, genellikle yalnızca ara yeniden ısıtma kullanıldığında.

Ürün Özellikleri

Yeniden ısıtma sistemindeki buhar akış direnci, ünitenin döngü termal verimliliği üzerinde daha büyük bir etkiye sahiptir ve dirençteki her 0,1 mpa artış için% 0,2 ~ 0,3 azalır.Bu nedenle, daha büyük boru çapları (42 ~ 60 mm) ve daha düşük buhar kütlesi akışı oranı (250 ~ 400 kg / (metre 2 · s.), giriş buhar basıncının% 5-7'sini geçmeyecek şekilde yeniden ısıtıcı gövde direncini kontrol etmek için yaygın olarak kullanılır.Yeniden ısıtılmış buharın basıncı ana buharın basıncından daha düşüktür, ve boru içindeki buharın konveksiyonla ısı transferi boru duvarına zayıftır, bu nedenle boru duvarının metal sıcaklığı daha yüksektir ve daha iyi yüksek sıcaklık çeliği benimsenmeli ve hatta krom nikel östenitik çelik benimsenmelidir. Yeniden ısıtma buharının sıcaklığı ayarlanabilir (kazanın buhar sıcaklığı düzenlemesine bakın).
