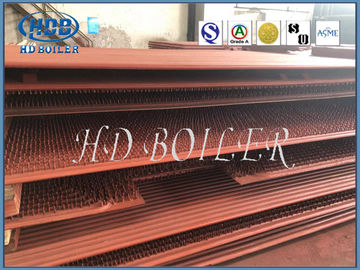

Yüksek Basınçlı EN Geçti CO2 Kaynak Kazanı Membran Duvar

Yüksek Basınçlı EN Geçti CO2 Kaynak Kazanı Membran Duvar

Yüksek Basınçlı EN Geçti CO2 Kaynak Kazanı Membran Duvar
High Pressure EN Passed CO2 Welding Boiler Membrane Wall
Yüksek Basınçlı EN Geçti CO2 Kaynak Kazanı Membran Duvar
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HD Boiler
Sertifika: ISO9001,ASME,Grade A,SGS,EN
Model numarası: Membran Su Duvarı
Ödeme & teslimat koşulları:
Min sipariş miktarı: 500 ton
Fiyat: Negotiable
Ambalaj bilgileri: demir çerçeveli ihracat için denize uygun ambalaj
Teslim süresi: Farklı miktara göre 90 Gün içinde
Ödeme koşulları: L / C, T / T, Western Union, D / P, MoneyGram
Yetenek temini: 500 ton / ay
İletişim
Detaylı ürün tanımı
Şart: Yeni yapı: Yangın / Su Borusu
Yakıt: Kömür / Gaz / Kömür yakıtlı / Su ısısı Uygulama Alanı: Endüstriyel / Güç İstasyonu
NDE: % 100 PT, 100 RT,% 100 UT Malzeme: Karbon Çelik / Paslanmaz Çelik Vb
Vurgulamak:

kazan suyu duvar panelleri

,

kazan suyu duvar boruları



Yüksek Basınçlı Parça CO2 Kaynaklı Dikişsiz Borulu Kazan Membranı Su Duvar Panelleri, Endüstriyel / Elektrik Santrali





Ürün Tanıtımı: Kazan Membranı Su Duvar Paneli


Membran su soğutma duvarı, yassı çelik ve borudan kaynaklanmış hava geçirmez boru ekranından oluşan su soğutma duvarını ifade eder.Membran su soğutma duvarı, fırın odasının iyi sızdırmazlığını garanti edebilir, fırın odasının hava kaçağı katsayısını önemli ölçüde azaltabilir. Negatif basınçlı kazan ve fırında yanma durumunu iyileştirir.Etkili radyasyon ısıtma alanını artırabilir ve çelik tüketimini azaltabilir.





Uygulama


1 Enerji tasarruflu çevre koruma çin tedarikçisi CFB kazan için membran su duvarı, aralarında bir metal şerit ile veya olmadan birlikte kaynaklanmış borulardan oluşan membran duvarlardır.
2 Bu duvarlar, kömür yanma odasının muhafazasını oluşturur.
3 Su duvarı tüplerine aynı zamanda buharlaştırıcı bölümü olarak da atıfta bulunulur;kazan içinde yükseldikçe yavaş yavaş buharlaşan çoğunlukla sıvı halde su içerirler.





Not


1 Mekanik ve ısı transferi gereksinimlerini karşılamak için kaynak penetrasyonunun kontrolü Deformasyonun kabul edilebilir toleranslarda kontrolü.
2 Paneller, kaynak ve ısıl işlemden sonra atölyede rutin olarak düzeltme gerektirir, cevaplanması gereken soru şudur: Mağaza daha sonra başarılı bir saha kurulumu için gerekli boyut toleranslarını karşılayabilir mi?
3 Mevcut mağaza yönetimi prosedürleri, maliyet ve program ekleyecek aşırı kontroller eklemeden olduğu gibi kullanılabilir.
4 Ön ısıtmanın önemi ve kaynak işlemi yoluyla bakımı, maliyeti önemli ölçüde artıracak bir dizi işleme ve atölye işleme sorunlarına neden olabilir.




Yüksek Basınçlı EN Geçti CO2 Kaynak Kazanı Membran Duvar 0





Açıklama


Atık Isı geri kazanım kazanlarında su duvar panelleri kullanılmaktadır.Su duvar panelleri üretmekteyiz.Bunlar, müşterilerin çizimlerine ve özelliklerine göre karbon çelik borulardan üretilir.İmalat sırasında bükülmüş kısımda ovallik ve incelme için özel dikkat gösterilmektedir.

Kapsamlı bir Waterwall Panelleri yelpazesi üretiyor ve tedarik ediyoruz.Tarafımızdan sunulan boruların, sürekli bir kanat malzemesi şeridi boruya spiral olarak sarılması nedeniyle büyük bir iç basınca dayanabildiği bilinmektedir.Bu tüplerin, artan bir ısı çıkışı ile sonuçlanan eşit şekilde ısıyı sağladığı bilinmektedir.

Kazanda su duvar panellerinin temel işlevi, yüksek sıcaklıkta alev veya baca gazı tarafından üretilen ısıyı absorbe etmek ve borularda buhar veya sıcak su üretmek, böylece hazne içindeki sıcaklığı düşürmektir.





İnşaat Detayları


Membranlı su soğutma duvarının kombinasyon özellikleri aşağıdaki gibidir:
1. Bölmeli boru sırası kombinasyon çerçevesine kaldırıldığında boru sırasının genişliğini, uzunluğunu, düzlüğünü ve köşegenini kontrol edin ve ayarlayın. Boru sırasının genişliği belirtilen boyuttan büyük veya küçükse, kanat uygun bir uzunlukta kesilmiş, belirtilen boyuta ayarlanmış ve daha sonra yeniden kaynaklanmıştır.Boru sırasının çapraz farkı 10 mm'yi aştığında, çapraz farkı ortadan kaldırmak için borular arasındaki mesafeyi azaltmak için daha büyük boyutlu bazı borular arasındaki kanatçıklar kesilebilir ve daha sonra kanatlar kaynaklanabilir. Boru sırasının düzensizliği izin verilen aralığı aştığında, krikonun üst basıncını düzeltmek için portal çerçeve kullanılabilir.
2. Boru sırasının alın eklemi, tek borununkinden farklıdır.Tek bir borunun kaynak bağlantısı, diğer borular üzerinde hiçbir etkisi olmayan, kaynak sonrası yaklaşık 1-2 mm daralır, ancak boru sırası aynı değildir, Boru sıra alın kaynağının iki bölümü, kaynak sırasının bir tarafından diğer tarafına ise deformasyonun neden olduğu borunun ucuna kaynak yapılması çok büyük olduğundan, alın kaynağından önce bu kaynağın alın açıklığı eklem kapsamlı bir şekilde ölçülmeli ve popo açıklığına göre çok küçük, orta, çok büyük sınıflandırma, eğer popo açıklığı çok büyük veya çok küçükse, boruyu kesme yöntemini almalı, orta derecede kısa bir boru ile değiştirilmelidir. bu sefer kaynak büzüşmesi nedeniyle daha büyük boşluklu boru lehimlenebilir hale gelecektir.Boru kaynağında büzülme deformasyonunu azaltmak için simetri ve çapraz kaynak yöntemi benimsenmelidir.
3. Ön ve arka su soğutma duvarının alt kısmı fırın tabanına (soğuk kül kovası) sahiptir ve arka su soğutma duvarının üst kısmı alev Açısına sahiptir, bu nedenle bileşenin boyutu daha büyüktür ve şekli daha özeldir. bu yüzden birleştirmek zordur.
4. Arka su duvarı borusunun tek geçişli bilyesi diğer ısıtma yüzey borularından farklıdır. Üst başlık kutusundaki arka su duvarı alev geçirmez bir Açıya sahip olduğundan, alev geçirmez Açı bükme borusu sayısı arkadaki ile aynıdır. Su duvarı, aleve dayanıklı Açının sertliğini arttırmak için, aynı zamanda hatırı sayılır sayıda düz boru (çoğu fırın tipi) vardır.Alev Açısı ve düz borunun kesişme noktasında, eş çaplı özel şekilli döküm çelik tee (üç Düz boru ve üstteki müttefik tank arasındaki bağlantı, 5 mm orifis veya 10 mm'lik Φ sınırlayıcı ile donatılmıştır.Bu şekilde, çalışma ortamı bükülmüş borunun çoğu, Alev Açısı ve çalışma ortamı bükülmüş borunun küçük bir kısmı, iç gerilimi azaltmak için düz borunun ve kavisli borunun karşılık gelen miktarda genişlemeye sahip olmasını sağlar, böylece bilyeden geçme zorluğu artar.





Membran Su Duvarının Avantajları


1. Fırın duvarının sızdırmazlığını garanti etmek ve yanma odasının hava sızıntısını azaltmak.

2. Yanma odasının ve kazan aksesuarlarının tam su soğutmasını sağlamak için membran su duvarı tamamlayıcı ateşleme koşulu altında koklaşmayı önlemek için faydalıdır.

3. Termal depolama kapasitesi küçüktür, yanma odasının ısınması hızlıdır ve soğutma da hızlıdır, bu da kazanın başlama ve fırının kapanma süresini kısaltabilir.

4. Üstten destekli su soğutmalı duvarın kullanılması iyidir ve kazan çerçevesinin yükünü azaltabilir, bu da çıkıntıya fayda sağlar.

5. Çıplak tüplerle karşılaştırıldığında, membran su duvarı tüplerin ısı emme kapasitesini artırır.

6. Fabrika doğrudan kazan membranı su duvarı, kazan parçalarının Ön kombinasyon derecesini iyileştirebilir ve kurulum iş yükünü azaltabilir.



Yüksek Basınçlı EN Geçti CO2 Kaynak Kazanı Membran Duvar 1



Ek


1 Atık Isı geri kazanım kazanlarında su duvar panelleri kullanılmaktadır.
2 Su duvar panelleri üretiyoruz, bunlar müşterilerin çizimlerine ve özelliklerine göre karbon çelik borulardan üretiliyor.
3 İmalat sırasında bükülmüş kısımda ovallik ve incelme için özel dikkat gösterilmektedir.
4 Kapsamlı bir Waterwall Panelleri yelpazesi üretiyor ve tedarik ediyoruz.
5 Tarafımızdan sunulan boruların, sürekli bir kanat malzemesi şeridi boruya spiral olarak sarılması nedeniyle büyük bir iç basınca dayanabildiği bilinmektedir.
6 Bu tüplerin, artan bir ısı çıkışı ile sonuçlanan eşit şekilde ısıyı sağladığı bilinmektedir.
7 Kazanda su duvar panellerinin temel işlevi, yüksek sıcaklıkta alev veya baca gazı tarafından üretilen ısıyı absorbe etmek ve borularda buhar veya sıcak su üretmek, böylece hazne içindeki sıcaklığı düşürmektir.




Yüksek Basınçlı EN Geçti CO2 Kaynak Kazanı Membran Duvar 2
