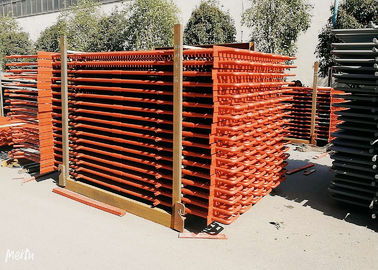

Termik Santral İçin Çelik Kazan Parçaları Kızdırıcı Bobin Eşanjörü
Ürün Detayları
| Yakıt: | Kömür / Gaz / Petrol yakıtlı, Su Isı | Kazan Sirkülasyon Tipi: | Doğal Dolaşım / Bir Kez |
|---|---|---|---|
| Uygulama Alanı: | Endüstri / Enerji Santrali | Ürün adı: | Kazanda kızdırıcı ve yeniden ısıtıcı |
| paketleme: | Demir Çerçeve Paketi | Çıktı:: | Sıcak Su / Buhar |
| Vurgulamak |
konveksiyon kızdırıcı,santralde yeniden ısıtıcı |
||
Ürün Tanımı
Termik Santral için Eşanjör olarak Çelik Kazan Parçaları Birincil/İkincil Kızdırıcı ve Ara Isıtıcı
Kazan Kızdırıcı ve Yeniden Isıtıcı Ürün Açıklaması
Santral kazanı için, kızgın buhar parametresini iyileştirerek termik santralin termal ekonomisini arttırmanın çok önemli bir yoludur.Kızgın buhar parametrelerinin artışı metal malzemelerle sınırlıdır.Kızdırıcıların tasarımı, ısıtma yüzeyi borularının dış duvarının sıcaklığının, çeliğin izin verilen oksidasyon direnci sıcaklığından daha düşük olmasını sağlamalı ve bu arada mekanik mukavemetinden emin olmalıdır.Kazanlarda kullanılan metal malzemenin gelişmesi ile ülkemizdeki santral kazanları zaten genel olarak yüksek basınç, yüksek sıcaklık(9.8MPa, 540 derece) ve süper yüksek basınç(13,7 MPa, 540 ve 555 derece) parametrelerini uygulamakta ve kritik altı basınç geliştirmiştir. parametreler (16.7MPa, 540 ve 555 derece).Artık birçok kazan süper kritik basınç parametreleri (24.5MPa, 540-570 derece) uygular ve çok az sayıda ünite bile daha yüksek basınç ve sıcaklık parametreleri uygular.
Buhar basıncının artmasıyla, buhar türbini kuyruğunun buhar nemini azaltmak ve ayrıca elektrik santralinin termal ekonomisini daha da iyileştirmek için orta yeniden ısıtma sistemi, yüksek parametreli elektrik santrallerinde yaygın olarak kullanılmaktadır, örneğin yüksek basıncın egzozunu göndermek buhar türbinindeki silindir tekrar kazanda yüksek sıcaklığa ısıtılmak üzere tekrar ısıtılır ve daha sonra bunları buhar türbininin orta basınçlı ve düşük basınçlı silindirine geri gönderir, genişler ve çalışır.Yeniden ısıtma elemanına yeniden ısıtıcı denir.
Genel olarak yüksek basınçlı kızdırıcıda ısıtılan buhara kızgın buhar, ara ısıtıcıda ısıtılan buhara yeniden ısıtılmış buhar denir.Yeniden ısıtılmış buhar parametresi, termal sirkülasyon ekonomisi ile ilgilidir.Genel olarak, yeniden ısıtılmış buharın basıncı, aşırı ısıtılmış buharınkinin yaklaşık beşte biri kadardır ve birincisinin sıcaklığı, ikincisininkiyle hemen hemen aynıdır.Örneğin ülkemizde 125MW, 400t/h'lik bir kazan için kızgın buhar için parametre 133.7Mpa ve 555 derecedir;tekrar ısıtılan buharın giriş ve çıkış basıncı 2.5/2.35MPa, sıcaklıkları da 555 derecedir.200MW, 670t/h'lik kazanlar için kızgın buhar parametresi 13.7MPa, 540 derecedir;giriş ve çıkış basınçları 2.7/2.5Mpa'dır ve sıcaklık da 540 derecedir.300MW, 600MW'lık kritik altı basınç kontrollü sirkülasyon kazanları için kızgın buhar parametresi 18.27Mpa, 540 derece;giriş ve çıkış basınçları 3.83/3.63MPa, sıcaklık da 540 derecedir.Buhar yeniden ısıtma sisteminin uygulanması, elektrik santralleri için termal ekonomiyi %4-5 oranında artırabilir.Ülkemizde kapasitesi 125 MW'ın üzerinde olan ünitelerin tamamında tek seferlik orta ısıtma sistemi, yurt dışında ise daha yüksek parametreli bazı ünitelerde iki katı orta ısıtma sistemi uygulanmaktadır.
Modern kazanlarda kızdırıcıların ve ara ısıtıcıların ısı absorpsiyon tüketimi, çalışma sıvısı için toplam ısı absorpsiyonunun yarısından fazladır, bu nedenle kızdırıcıların ve ara ısıtıcıların ısıtma yüzeyleri, kazanların toplam ısıtma yüzeylerinde büyük bir paya sahiptir ve yerleştirilmelidirler. duman sıcaklığının daha yüksek olduğu alanlarda, çalışma koşulları tüm ısıtma yüzeyleri arasında en kötü olanıdır. Isıtma yüzeylerinin tüp duvar sıcaklığı maks.çeliğin izin verilen sıcaklığı, bu nedenle kızdırıcıların ve ara ısıtıcıların makul düzenlemesi ve tasarımı, kazanın ekonomisi ve güvenilirliği için çok önemlidir.Tasarımlarına gelince, kızdırıcı ve ara ısıtıcının güvenlik ve güvenilirlik güvencesi temelinde, özellikle alaşımlı çelik kullanımından tasarruf etmek için metal tüketiminden en iyi şekilde tasarruf etmek çok önemlidir.
Tasarım yapısıKazan Kızdırıcı ve Ara Isıtıcı
1. doymuş buharın ısıtılması, 900 dereceye kadar sıcaklık.
2. yüksek verimlilik, >%90.
3. yüksek hızlı ısıtma.
4. paslanmaz çelik ile tasarım.
5. uzun tasarım ömrü, 15 yıl.
teknik parametreler
| Malzeme | karbon çeliği, alaşımlı çelik veya dayanıklı ısı çeliği |
| Tüp OD | 10-114mm |
| Tüp AĞ | 0,8 mm - 15 mm |
| yapı | dikey veya yatay |
FonksiyonlarKazan Kızdırıcı ve Ara Isıtıcı
Aşağıdaki gibi kızdırıcı işlevleri:
1. Aşırı ısıtılmış buhar ısıtmasını daha da yapmak için kuru doymuş buhar tamburu.Soda bir arada bulunduğunda, karışımı ısıtan soda, sadece soda suyunun karışımdaki buhara buharlaşması için kullanılabilir ve aşırı ısıtılmış buharın buhar sıcaklığını yapamaz.Kızgın buhara ulaşmak için yaygın olarak kullanılan yöntem, soda karışımından ayrılan buharın daha fazla ısıtılması için bu görevi yerine getirmektir.
2. baca gazının sıcaklığını düşürün, baca gazındaki ısıyı geri kazanın, kazan verimliliğini artırın.
Reheater, iş yapmış düşük basınçlı buharı tekrar ısıtarak belirli bir sıcaklığa ulaşan bir tür buharlı kızdırıcıdır.Yeniden ısıtıcının rolü, enerji santrali sirkülasyonunun termal verimliliğini daha da iyileştirir ve buhar türbininin son kademe kanadının buhar sıcaklığını izin verilen aralıkta kontrol eder.
1, yeniden ısıtıcının rolü, buhar türbini yüksek basınçlı silindir buharında, yeniden ısıtma için kazana geri dönen bazı işler yapmaktır. Daha sonra, çalışmaya devam etmek için türbinin orta ve düşük basınçlı silindirlerine geri gönderilir.
2. Yeniden ısıtıcı kurulumunun parametrelerini karşılayın: ünitenin çevrim verimliliğini artırmak için, yalnızca buhar basıncını artırın ve sıcaklığı artırmayın, buhar türbini egzoz nemini çok yüksek hale getirerek buhar türbininin güvenliğini etkiler. Buhar sıcaklığının daha fazla artması, çeliğin yüksek sıcaklık özellikleri ve maliyeti ile sınırlıdır. Yeniden ısıtma çevrimi kullanıldığında, buhar türbinindeki faydalı buhar entalpi düşüşü artar, bu da çevrim verimini daha da iyileştirebilir (birincil yeniden ısıtma çevrim verimini % 4 oranında artırabilir) -%6, ikincil yeniden ısıtma yaklaşık %2 oranında artabilir), ayrıca egzoz nemi önemli ölçüde azaltılabilir.
Teknik veriKazan Kızdırıcı ve Ara Isıtıcı
güç 2kw ila 1000kw, 900 dereceye kadar sıcaklık
Buhar kapasitesi, basınç, gerekli sıcaklık vb. gibi gerekli teknik verileri bize gönderin. Buna göre tasarım yapacağız.
Şirket BilgisiKazan Kızdırıcı ve Ara Isıtıcı
1985 yılında kurulan HD Kazan, Zhangjiagang Hua Dong Boiler Co., Ltd. (HD Boiler olarak ticaret), profesyonel bir endüstriyel üretici olup, yardımcı kazan, endüstriyel kazan, HRSG kazan ve su duvarı panelleri, ekonomizörler gibi her türlü kazan parçası üretmektedir. , hava ön ısıtıcıları, kızdırıcılar, başlıklar, spiral kanatlı borular, H-kanatlı borular, ısı boruları vb. HD Kazan, Zhang Jia Gang Şehri'nin doğu banliyösü Dong Lai Endüstri Parkı'nda yer almaktadır.Tesisin konumu, ulaşımın her yöne rahat ve hızlı bir şekilde uzandığı, Şanghay Limanı'na 150 km Otoyolu veya Suzhou veya Wuxi'ye 60 km Devlet Yolu civarındadır.
