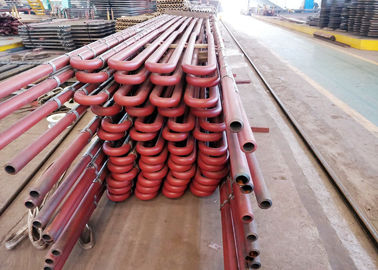

Boyalı Paslanmaz Çelik Yatay Süper Isıtıcı ve Yeniden Isıtıcı Ters Çevrilmiş

Kazan kızdırıcı ve ara ısıtıcının tanımı

Santral kazanı için, aşırı ısıtılmış buhar parametresini iyileştirerek termik santralin termal ekonomisini arttırmanın çok önemli bir yoludur.Kızgın buhar parametrelerinin artışı metal malzemelerle sınırlıdır.Kızdırıcıların tasarımı, ısıtma yüzeyi borularının dış duvarının sıcaklığının, çeliğin izin verilen oksidasyon direnci sıcaklığından daha düşük olduğundan ve bu arada mekanik mukavemetinden emin olmalıdır.Kazanlarda kullanılan metal malzemenin gelişmesi ile ülkemizdeki güç istasyonlu kazanlar zaten genel olarak yüksek basınç, yüksek sıcaklık(9.8MPa, 540 derece) ve süper yüksek basınç(13,7 MPa, 540 ve 555 derece) parametrelerini uygulamakta ve kritik altı basınç geliştirmiştir. parametreler (16.7MPa, 540 ve 555 derece).Artık birçok kazan süper kritik basınç parametreleri (24.5MPa, 540-570 derece) uygular ve çok az sayıda ünite bile daha yüksek basınç ve sıcaklık parametreleri uygular.

Kazan kızdırıcı ve ara ısıtıcı detayları

Modern kazanlarda kızdırıcıların ve ara ısıtıcıların ısı absorpsiyon tüketimi, çalışma sıvısı için toplam ısı absorpsiyonunun yarısından fazladır, bu nedenle kızdırıcıların ve ara ısıtıcıların ısıtma yüzeyleri, kazanların toplam ısıtma yüzeylerinde büyük bir paya sahiptir ve yerleştirilmelidirler. duman sıcaklığının daha yüksek olduğu alanlarda, çalışma koşulları tüm ısıtma yüzeyleri arasında en kötü olanıdır. Isıtma yüzeylerinin tüp duvar sıcaklığı max.çeliğin izin verilen sıcaklığı, bu nedenle kızdırıcıların ve ara ısıtıcıların makul düzenlemesi ve tasarımı, kazanın ekonomisi ve güvenilirliği için çok önemlidir.Tasarımlarına gelince, kızdırıcı ve ara ısıtıcının güvenlik ve güvenilirlik güvencesi temelinde, özellikle alaşımlı çelik kullanımından tasarruf etmek için metal tüketiminden en iyi şekilde tasarruf etmek çok önemlidir.

Büyük elektrik santrallerindeki kazanlar için kızdırıcılar ve ara ısıtıcılar gerekli parçalardır, büyük ölçüde kazanların güvenliğini ve ekonomisini etkilemiştir.Kızdırıcılar, ana buharı dış sıcaklıktan nominal kızgın sıcaklığa kadar ısıtan ısıtma yüzeyleri, ara ısıtıcılar ise buhar türbini yüksek basınç silindirinden çıkan egzozu belirli bir sıcaklığa kadar ısıtan ısıtma yüzeyleridir. kömür çeşitleri değişir, çıkış sıcaklığının -10-+5 derece anma seviyesinde olmasını sağlamak için bunları ayarlamaktır.

Elektrik santrallerindeki büyük boylerler için kızdırıcılar ve ara ısıtıcılar toplam ısıtma yüzeylerinde büyük bir paya sahiptir, dumanın daha yüksek sıcaklıkta olduğu alanlarda düzenlenmelidir.Elektrik santrallerinde termal sirkülasyonun verimliliğini artırmak için, buharın orijinal parametrelerini kademeli olarak iyileştirmek gerekir, buhar basıncının artması, aşırı ısıtılmış buhar için karşılık gelen sıcaklık artışını gerektirir veya buhar türbininin büyük aşamalı egzozunun nemi olacaktır. çok yüksek, bu da güvenliğini etkileyecektir.Bu nedenle, kızdırıcılar ve ara ısıtıcılardan akan buhar, yüksek sıcaklıkta buhardır, ısı transfer performansları oldukça kötüdür, bu da kızdırıcıların ve ara ısıtıcıların boru duvar sıcaklıklarının yüksek olduğunu belirler.

Kazan kızdırıcı ve ara ısıtıcı prensibi

• Kızdırıcı prensibi, kazanın buhar üreten borularına benzer.

• Yüksek sıcaklıktaki sıcak gazlar, kızdırıcı tüplerini süpürür ve büyüklüğü kızdırıcıdan ayrılan çıkış gazı sıcaklığına ve gaz hızına bağlı olan buharın sıcaklığını yükseltir.

Kazan kızdırıcı ve ara ısıtıcı uygulaması

doymuş buharı ısıtmak için kullanın, buhar sıcaklığı 900 derece C'ye kadar olabilir.

Güç Üretimini Artırmak için Kızdırıcı Kapasite Yükseltmeleri

Buhar kapasitesi, basınç, gerekli sıcaklık vb. gibi gerekli teknik verileri bize gönderin. Buna göre tasarım yapacağız.

Kazan kızdırıcı ve ara ısıtıcı arasındaki farklar
