Yardımcı, Uzun Ömür İçin Santral Santrali Kazan Fin Borusu Ekonomizer Parçaları
Ürün Detayları
| Şart: | Yeni | yapı: | Su borusu |
|---|---|---|---|
| Yakıt: | Biyokütle, Kömür Ateşi | Basınç: | Düşük / Yüksek Basınç |
| Uygulama Alanı: | Güç istasyonu, Endüstriyel | Şartname: | Özelleştirilmiş |
| Üretim Seviyesi: | bir | Yüzey işleme: | Boyalı |
| Vurgulamak |
spiral kanatlı boru,ısı değiştirici kanatlı boru |
||
Ürün Tanımı

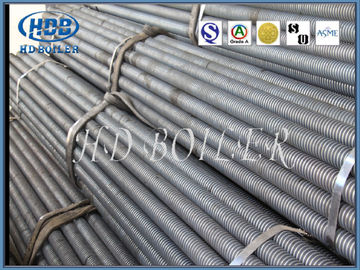

Elektrik Santrali Tesisi Kazan Fin Tüpü Ekonomizer Parçaları, Faydalı, Uzun Ömürlü
Kanatlı borulu eşanjör elemanları, ısı transferi için yüksek bir kapasite sağlar, üstün kendi kendini temizleme özelliklerine sahiptir ve kazan yenilemelerinde baca gazı atık ısı geri kazanımını etkileme yeteneğini korur.Konvektif ısı transfer katsayısı, kanatçık aralığı ile orantılıdır, ancak kanat yüksekliği ve kanat genişliği ile ters orantılıdır.Entegre ısı transfer kapasitesi kanat verimliliği, konvektif ısı transfer katsayısı ve kanatlı oran ile ilgilidir.Kanat yüksekliği ve kanat genişliği arttıkça basınç düşüşü artar.
Isı değişim verimliliğini artırmak ve yüzey ısı transferini uzatmak için son yıllarda kazanlarda ve atık ısı geri kazanımında H tipi kanatlı borular yaygın olarak kullanılmaktadır.H tipi kanatlı borular, büyük ölçüde dikdörtgen kanatlı borulardan elde edilir.Kanat yüzeyindeki benzersiz oluk yapısı nedeniyle, H tipi kanatlı borular mükemmel aşınma önleyici ve kirlenme önleyici performansa sahiptir.
Yapı
Ürünlerimiz müşterilerimizin ihtiyaçlarına ve durumlarına göre değiştirilebilir. Güvenli, güvenilir ve verimli H-fin borular tasarlıyor ve üretiyoruz.HD BOILER ayrıca bağımsız ürün kalite güvence sistemlerini de tamamlamıştır.H-fin boruların üretimi yüksek ısı transfer verimliliği, baca gazı direncine sahiptir ve küçük bir alan için tasarlanmıştır.
Avantajlar
1. Mükemmel aşınma direnci
Aşınma, esas olarak gri parçacıkların boru üzerindeki etkisi ve kesme etkisinden kaynaklanmaktadır.Aşınma, boru çevresinde 30 derece seviyesinde en şiddetlidir.S1/d=S2/d=2 olduğunda buradaki aşınma miktarı ortalama değerin 3 katıdır.
Hava akış yönünün değişmesi nedeniyle ikinci sıra en şiddetli aşınmaya sahiptir.S1/d=S2/d=2 olduğunda, ikinci sıra birinci sıra aşınmasının iki katıdır ve sonraki sıra aşınması genellikle ilk sıraya göre %30 ila %40 daha fazladır.
İlk sıranın düzeni, sıradaki ilk sıranın düzeniyle aynıdır. Aynı koşullar altında, uzunlamasına boru demetinin maksimum aşınması, kademeli boru demetininkinden 3-4 kat daha azdır.
Borunun aşınma hızı, baca gazı hızı KV3.33'ün tek biçimli olmama katsayısı ile doğru orantılıdır ve uçucu kül konsantrasyonunun tekdüze olmama katsayısı ile doğru orantılıdır Ku.
H-şekilli kanatlı boru ekonomizörü sırayla düzenlenmiştir.H şeklindeki kanat, alanı birkaç küçük alana böler ve hava akışı üzerinde düzgün bir akış etkisine sahiptir.Optik tüplü ekonomizör, spiral kanatlı ekonomizör ve kademeli düzenlemeye sahip uzunlamasına kanatlı ekonomizör ile karşılaştırıldığında, diğer koşullar altında aşınma ömrü 3-4 kat daha yüksektir.
Baca gazı yan damperi büküm kısmını korur.
2. Azaltılmış toz birikimi
Borunun arka ve rüzgar tarafında kül oluşumu meydana gelir.Düzensizlik ile boruyu temizlemek kolaydır ve arkada daha az toz birikir.Sıralı boru düzenlemesinde ise hava akışının kolay boşaltılmaması nedeniyle borunun arka tarafında, sırayla boru düzeninde yanlış sütuna göre daha fazla kül birikimi vardır.
H-tipi kanat, borunun her iki tarafına kaynaklı olup, hava akışı düz akarken, hava akış yönü değişmez ve kanatta kül biriktirmez, kül biriktirmez.
H-tipi kanadın ortasında, hava akışını toz biriktirmek için boru kanadını süpürmek için yönlendirebilen 4-10'luk bir boşluk bırakılır.
Kanatın spiral açısı akış yönünü yönlendirdiği için kanatlı tüpün kül birikimi daha ciddi olur ve gevşek kül oluşturmayan ekonomizör kullanılamaz. Tarla çalışması h şeklindeki kanatlı tüpün kül biriktirmediğini gösterir. , spiral yüzgeç ciddi iken.
Uzunlamasına kanatçık borusu, kanatçık biriken külün yüzeyine ve arkasına kaynak yapılırken kanat boyunca hava akışıyla oluşur.Bazı alanlar toz birikmesine eğilimlidir.
Her iki tarafta düz bir kanal oluşturan h şeklindeki kanatçık en iyi üfleme etkisine sahiptir.
3. Kompakt alan ve düşük maliyet
Boru seti çok kompakttır ve kuyruk dumanının yüksekliğini iyi bir şekilde azaltır.
Toplam ağırlık büyük ölçüde azaltılır ve süspansiyon sisteminin yükü azalır.
Ekonomizer ve entegre kazan maliyetini azaltın.
4. Duman yan direncini azaltın
Endüklenen fanın işletme ve yatırım maliyetini azaltın.
5. Kaynak eklemini azaltın ve güvenilirliği artırın.
Teknik parametreler
| Kalem | Baz Tüp OD (mm) |
Taban Boru Kalınlığı (mm) | Kanat Yüksekliği (mm) | Fin kalınlığı (mm) | Fin Aralığı (mm) |
| Menzil | 25,4 mm ~1600 mm | 2,5 mm ~ 40 mm | 0,5 mm ~20,0 mm | 0,5 mm ~3,0 mm | 5 mm ~ 25,4 mm |
| Malzeme | Karbon Çelik, Alaşımlı Çelik, Paslanmaz Çelik | ||||
| Uzunluk | 0<L≤ 12000 | ||||
| Ürün | H kanatlı Tüp |
| Baz Boru | Kaynaklı veya Dikişsiz |
| Malzeme | karbon çeliği, alaşımlı çelik, paslanmaz çelik, demir dışı alaşımlar ve nikel alaşımları. |
| Başvuru | H ekonomizer, H evaporatör, H kızdırıcı, H havalı ısıtıcı vb. |
şirket tanıtımı
1985 yılında kurulan Zhangjiagang Hua Dong Kazan Co, Ltd (HD Kazan olarak ticaret), enerji santrali üretir;Sanayi;atık ısı;atık yakma;biyokütle;organik ısı taşıyıcı ve elektrikli buhar kazanları.Kapsamlı bir ısıtma yüzeyi yelpazesi ile birleştiğinde, HD Kazan, kazan tasarımı, imalatı, montajı, bakımı ve kazan basınçlı parçalarının değiştirilmesi dahil olmak üzere pazara benzersiz bir hizmet getiriyor.
1. 200.000 metrekarelik imalat alanı
2. 80 Mühendis
3. 200 Kodlu kaynakçı
4. 30 Lisanslı Müfettiş (NDT Seviye-III eğitmenleri)
5. Tasarım ve İmalat Kazanı için A Sınıfı Lisanslar
6. ISO 9001:2015 Kalite Sistemi
7. ASME Güç Kazanları Sertifikası
8. ASME 'S','U' ve NB damga yetkilendirmesi
