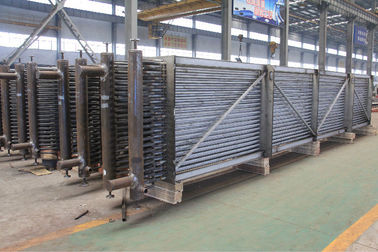

Santral ASME Cfb Baca Gazı Ekonomizörü
Ürün Detayları
| Malzeme: | Karbon Çelik / Alaşımlı Çelik / Paslanmaz Çelik | kullanım: | Elektrik Santrali / Şeker değirmeni |
|---|---|---|---|
| tip: | Doğal Dolaşım | yapı: | Sıcak / Su Borusu |
| Çıktı: | Buhar | Yakıt: | Kömür / Gaz / Petrol yakıtlı, Su Isı |
| Vurgulamak |
ASME Baca Gazı Ekonomizörü,Enerji Santrali Baca Gazı Ekonomizörü,cfb Baca Gazı Ekonomizörü |
||
Ürün Tanımı
ASME Standart Düşük / Yüksek Basınçlı Baca Gazı Ekonomizörü Isı Verimliliği Santral İçin Katı Fin Borusu
Giriş
Kazan ekonomizörleri, bir sıvıyı, bazen suyu, ancak bazen sıvının kaynama amacını aşmayacak şekilde ısıtan kanatlı tüplere sahip ısı değişim cihazlarıdır.Üç tip kazan ekonomizörü, çıplak boru ekonomizörü, H kanatlı boru ekonomizörü ve spiral kanatlı boru ekonomizörü üretebiliriz.H kanatlı tüp ekonomizer, H kanatlı tüplerden oluşan yüksek verimli ısı eşanjörü ekonomizeridir.
Çıplak tüp ekonomizörü ile karşılaştırıldığında, H kanatlı tüp ekonomizörü, ısı değişim alanını genişletebilir ve tüp sayısını azaltabilir.Ayrıca baca gazı akış hızını ve aşınmayı azaltmak için baca gazı akış alanını artırabilir.
H-kanatlı boru, uzun boru sırasına uyacak şekilde yüksek rijitliğe sahip çift H kanatlı borular olarak yapılabilir.
Spiral kanatlı ekonomizör, ciddi aşınmanın ve kısa servis süresinin üstesinden gelmek için yeni tasarlanmış bir ısı transfer ekipmanıdır.
Teknik Özellikler
| Açıklama | Kazan ekonomizörü |
| Malzeme | Alaşımlı çelik, Karbon çeliği, SA210C, SA213T22, vb. |
| Malzeme standardı | ASTM, EN veya ISO vb. |
| Boyut | Özelleştirme |
| Ağırlık |
Min: 10 ton Maks.: 1000 ton |
| Eritme İşlemi: | EF + LF + VD |
| İşlem | Malzeme → Külçe → Sıcak / Soğuk Haddeleme → Isıl işlem (Normalleştirme + temperleme) → Muayene → kaba işleme → UT → 2. Isıl işlem → bitirme işleme → Muayene |
| UT standardı | ASTM A388 veya EN10228, vb. |
Teknik özellikler
Malzeme Yapısı
Ciddi bir spiral kanatlı boru, giriş ve çıkış başlıkları, dirsek, çerçeve ve diğer yardımcılardan oluşur.
Yapı Düzenlemesi
Sıralı / kademeli düzenleme.
Fonksiyon
Kızgın buhara ısıtılan kazandaki besleme suyundan üç aşama vardır: besleme suyu ön ısıtma, buharlaştırma ve kızdırma.Üç aşama, üç farklı ısıtma yüzeyinde tamamlanır.Kazan buhar ve su devresi, üç farklı ısıtma yüzeyinden ve bunların bağlantı borularından oluşur.Kazan ekonomizörleri bunlardan biridir ve besi suyunu önceden ısıtmak ekipman doğrudur.Böylece kazan buhar ve su devresinde kazan çalışma sıvısı için en düşük sıcaklığa sahip ısıtma yüzeyidir.Bu ekipmandan geçen çalışma sıvısı monofazik sudur (kaynamayan ekonomizör).(çoğu durumda) besleme suyunu kazana önceden ısıtmak için osphere Bu, kazan verimliliğini artırır ve yakıt maliyetlerini düşürür.
Çeşitlilik
Yardımcı Kazan Ekonomizörü
| 1 | HDB, kazanın yüksek basınçlı buharından elektrik üretmek için kömür, odun, yağ veya diğer katı yakıtlarla çalışan kazanları içeren yardımcı kazanlar için ekonomizörler üretir. |
| 2 | Bu ekonomizörler genellikle kazanın arka geçişinde bulunur ve yatay olarak çalışan borularla yönlendirilir. Kazan besleme suyu, ekonomizör devreleri boyunca gaz akışının ters yönünde (karşı akış olarak adlandırılır) akar. |
| 3 | Kül kirlenmesini en aza indirmek için tipik olarak çıplak borular kullanılır, ancak bazı kazan OEM'leri ekonomizörlerini spiral veya uzun kanatlı kanatlı borularla tasarlar. |
| 4 | HDB, çıplak, spiral kanatlı veya uzun kanatlı tüplerle ekonomizör elemanları üretebilir ve isterseniz ünitenizi diğer tüp türlerinden birine göre yeniden tasarlayabilirsiniz.HDB ayrıca tüm yardımcı kazan ekonomizörleri için yedek başlıklar da üretebilir. |
Paket Kazan Ekonomizörü
| 1 | HDB, Optimus mühendislerinin sülfürik asit tesis ekonomizörlerini ve kızdırıcıları tasarlarken tam olarak yararlandığı benzersiz üretim yeteneklerine sahiptir. |
| 2 | Çoğunlukla bu, Optimus birimlerinin daha yüksek ısı transfer verimleri için yapılandırılmasına izin verir, bu da daha az yüzey alanı gereksinimi ve dolayısıyla daha düşük fiyatlı bir ürün ile sonuçlanır. |
| 3 | HDB, boruları finisajlamak ve bükmek, başlıkları işlemek ve imal etmek, boru levhalarını delmek, tüm gövde malzemelerini kesmek ve hazırlamak ve tüm basınçlı parça ve kaplama kaynaklarını gerçekleştirmek için yerinde yeteneklerini kullanır. |
| 4 | Bu, HDB'ye, zamanında teslimat performansında kayda değer bir kayıt elde etmemize yardımcı olan üretim dizisi ve programı üzerinde daha fazla kontrol sağlar. |
HRSG Ekonomizer
| 1 | Günümüzün HRSG modülleri için ekonomizörler, dikey olarak asılı fintüpler ile yapılandırılmıştır.HDB, neredeyse tüm HRSG OEM şirketleri için ekonomizer bobinleri üretmiştir ve her birinin benzersiz özelliklerini anlar. |
| 2 | Çoğu durumda, kamu hizmetleri, başlıkların ve boru kıvrımlarının içindeki akış hızlandırılmış korozyona (FAC) direnmeye yardımcı olmak için ekonomizörlerini düz karbon çeliğinden alaşımlı bir malzemeye yükseltmek ister. |
| 3 | HDB, ekonomizer üretimi için tek durak noktasıdır çünkü fintubların finisajından, başlıkların üretilmesinden ve bobin demetinin montajından tüm malzemeleri hazırlıyor ve tüm basınç parçalarını ve bağlantı kaynağını yapıyoruz. |
İmalat ve kabul kriterleri
| · | JB / T6512 "yüksek frekans dirençli kaynak spiral kanatlı boru üretim teknolojisi koşullarına sahip kazan" |
| · | HG / T3181 "yüksek frekans dirençli kaynak spiral kanatlı boru" |
| · | JB / T6511 "spiral kanatlı boru testi teknik koşulları." |
| · | JB1611 "kazan borusu yele kutusu montaj koşulları" |
| · | JB / T1612 "kazan basınçlı üretim koşulları." |
| · | JB16I3 "kazan basınç parçaları kaynak koşulları." |
* Not: HD KAZAN, müşterinin ihtiyacına göre özel tip ekonomizer üretebilir.
Kalite kontrol
1. Uygulanan malzeme bilgileriyle birlikte etki testi ve Mukavemet hesaplama raporu.
2. Çelik levha, boru ve elektrodun% 100 NDT (tahribatsız muayene) raporu
3. X-ışını, γ-ışını ve sıvı penetrant testi inceleme raporu (kaynak dikişi): tüm kazanın kalitesini sağlamak için
4. Hidrolik test raporu: standart çalışma basıncını ve güvenliğini sağlayın
