H tipi kanatlı tüp ekonomizer, H tipi kanatlı tüp (H tipi kanatlı tüp, kanatlı tüp, kelebek tüp olarak da bilinir) tarafından monte edilen yüksek verimli bir ısı değişim ekonomizeridir.

1, yapı şekli: temel formu "H" ve çift "H" tipidir, satır halinde düzenlenmiştir.

2, performans özellikleri

1) Çıplak boru ekonomizörünün H tipi kanatlı boru ekonomizer ile değiştirilmesi, ısı değişim alanını artırabilir ve düzenlenen boru sayısını azaltabilir, böylece baca gazı akış kesitini artırabilir, baca gazı hızını ve aşınmayı azaltabilir.Borunun aşınma hızı, baca gazı debisinin 3.33 gücü ile orantılı olduğundan, baca gazı hızı 9 m / s'den 7 m / s'ye düşürülürse, aşınma oranı orijinalinin% 43'üne düşecektir. bir.Aynı zamanda deney, kanatlı borunun uçucu külü boru sırasının ortasında merkezileştirme işlevine sahip olduğunu, bu nedenle kanatlı boru ekonomizörünün yapıdaki aşınmayı ve yıpranmayı azaltma işlevine sahip olduğunu göstermektedir.

2) H-tipi kanatlı boru, çift borulu "çift-H" tipi kanatlı boru haline getirilebilir.Yapısı rijittir ve uzun boru sırası olması durumunda kullanılabilir.

3) H tipi kanatlı boru ekonomizer sırayla düzenlenmiştir.H tipi kanatçıklar, alanı birkaç küçük alana böler ve bu da hava akışının akışını eşitleyebilir ve aşınmayı ve yıpranmayı büyük ölçüde azaltabilir.

4) H tipi kanatçıklar, her iki tarafta düz geçişler oluşturduğu için en iyi kurum üfleme etkisine sahiptir.

5) alan kompakttır, toplam ağırlık büyük ölçüde azalır ve maliyet azalır.

6) Enerji tasarrufu ve daha az güç tüketimi: Üretim üniteleri için ekonomizör, jeneratörlerden egzoz gazının ısı kaybının en az üçte ikisini azaltabilir ve bir ton buhar başına yalnızca 2-4 kW güç tüketebilir.

7) Basit kullanım ve bakım;İşgücü tasarrufu: Ekonomizör, daha az hareketli parça, basit yapı ve kolay kurulum ile bir bütün olarak monte edilir ve üretilir.Otomasyon seviyesi yüksektir, çalıştırma ve bakım basittir ve operatörler azaltılabilir.

Kazanın Malzeme Yapısı H Kanatlı Borulu Ekonomizer

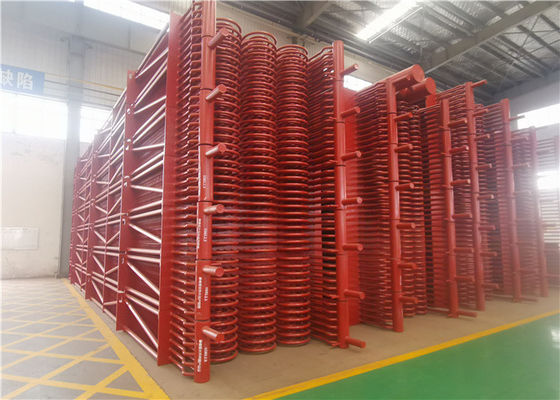

Ciddi H kanatlı borular, giriş ve çıkış başlıkları, dirsek, çerçeve ve diğer yardımcılardan oluşur.

Kazan H Kanatlı Borulu Ekonomizörün Özellikleri

1).Isı değişim alanını ekleyin ve tüp sayısını azaltın, ayrıca duman hızını ve aşınmayı azaltmak için duman akış bölümü alanını artırın.
2).H tipi kanatlı boru, uzun boru sırasına uyacak şekilde çift H tipi kanatçık borusuna, yüksek sertliğe yapılabilir.
3).Alanı birçok küçük bölgeye dönüştürmek için sırayla düzenlenmiş H tipi kanatlı ekonomizör, aşınmayı azaltmak için ortalama hava akışı.
4).En iyi kül üfleme etkisini elde etmek için düz kanallı.
5).Ağırlığı azaltmak ve üretim maliyetini düşürmek için kompakt yapı.

Teknik Özellikler

Avantajları

1. Mükemmel aşınma direnci

Aşınma, esas olarak gri parçacıkların boru üzerindeki etkisi ve kesme etkisinden kaynaklanmaktadır.Aşınma, 30 derecelik bir seviyede boru etrafında en şiddetli olanıdır.S1 / d = S2 / d = 2 olduğunda, buradaki aşınma miktarı ortalama değerin 3 katıdır.

Hava akış yönünün değişmesi nedeniyle, ikinci sıra en şiddetli aşınmaya sahiptir.S1 / d = S2 / d = 2 olduğunda, ikinci sıra birinci sıradaki aşınmanın iki katıdır ve sonraki sıra aşınması genellikle ilk sıranın% 30 ila% 40'ından daha yüksektir.

İlk sıranın düzeni, sıradaki ilk sıranın düzeniyle aynıdır Aynı koşullar altında, uzunlamasına boru demetinin maksimum aşınması, kademeli boru demetininkinden 3-4 kat daha azdır.

Borunun aşınma hızı, baca gazı hızının KV3.33 üniform olmama katsayısı ile doğru orantılıdır ve uçucu kül konsantrasyonu Ku'nun üniform olmama katsayısı ile doğru orantılıdır.

H şeklinde kanatlı tüp ekonomizör sırayla düzenlenmiştir.H şeklindeki kanat, alanı birkaç küçük alana böler ve hava akışı üzerinde tek tip bir akış etkisine sahiptir.Optik tüp ekonomizör, spiral kanatlı ekonomizör ve kademeli düzenlemeye sahip uzunlamasına kanat ekonomizörü ile karşılaştırıldığında, aşınma ömrü diğer koşullarda 3-4 kat daha fazladır.

Baca gazı tarafı damperi, viraj parçasını korur.

2. Azaltılmış toz birikimi

Borunun arka ve rüzgar yönlerinde kül oluşumu meydana gelir.Düzensizlik ile boruyu ovalamak kolaydır ve arkada daha az toz birikir.Hava akışının yıkanması kolay olmadığı için sırayla boru düzeninde olduğu gibi borunun arkasında, boru düzeninde sırayla yanlış sütuna göre daha fazla kül birikimi vardır.

H tipi kanat, kül biriktirmeyen borunun her iki tarafına kaynaklanır, hava akışı düz akarken, hava akış yönü değişmez ve kanatta kül birikmez.

H tipi kanadın ortasında, toz biriktirmek için boru kanadını süpürmek üzere hava akışını yönlendirebilen 4-10'luk bir boşluk bırakılır.

Kanadın spiral Açısı akış yönünü yönlendirdiğinden kanatlı borunun kül birikimi daha ciddidir ve gevşek kül oluşturmayan ekonomizer kullanılamaz. Tarla operasyonu, h şeklindeki kanatlı borunun kül biriktirmediğini gösterir. spiral kanat ciddiyken.

Uzunlamasına kanatçık borusu, kanatçık biriken külün yüzeyine ve arkasına kaynaklanırken kanat boyunca hava akışı ile oluşturulur. Bazı alanlar toz birikmesine eğilimlidir.

Her iki tarafta da düz bir kanal oluşturan h şeklindeki kanat, en iyi üfleme etkisine sahiptir.

3. Kompakt alan ve düşük maliyet

Boru seti çok kompakttır ve kuyruk dumanı yüksekliğini iyi bir şekilde azaltır.

Toplam ağırlık büyük ölçüde azaltılır ve süspansiyon sisteminin yükü azaltılır.

Ekonomizör ve entegre kazan maliyetini azaltın.

4. Duman yan direncini azaltın

İndüklenen fanın işletme ve yatırım maliyetini azaltın.

5. Kaynak eklemini azaltın ve güvenilirliği artırın.
