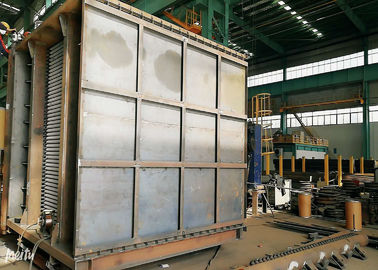

Elektrik Santrali için Doğal Sirkülasyonlu Boyalı Yüksek Verimli Kazan Hava Ön Isıtıcısı

Hava ön ısıtıcısının amacı, kazan verimliliğini artırmak için kazandan çıkan baca gazından (egzoz gazları) ısıyı geri kazanmaktır.Bu arada, gazlar bacaya veya daha düşük sıcaklıkta yığına gönderilir, böylece kanalın ve yığının tasarımı basitleşir.Ayrıca bacadan çıkan gazların sıcaklığını da kontrol eder.

Hava ön ısıtıcısı, kazanın ısı değişim performansını iyileştirmek ve enerji tüketimini azaltmak için kullanılan bir cihazdır.Kazanın arka bacasındaki baca gazı iç ısı alıcısından geçerek havayı ısıtma yüzeyine belirli bir sıcaklıkta girmeden önce ısıtır.Hava ön ısıtıcısı genel olarak plakalı tip, döner tip olmak üzere üçe ayrılır. Hava ön ısıtıcısının çalışma prensibi döner tip örnek alınarak tanıtılmıştır.Isı transfer elemanları üzerinde çok sayıda yanmamış yanıcı birikebilir ve hava ön ısıtıcısı alev alabilir. Fren düşmesi ve hava kaçağı analizi kontrolü de ayrıntılı olarak tanıtılmıştır.

Farklı şekiller

Yardımcı elektrik santrallerinin Termal güç istasyonlarında Buhar Jeneratörlerinde (kazanlarda) kullanım için, Hava Ön Isıtıcıların iki tip tasarımı vardır.Bunlardan biri, kazan çıkışı Flue_gas kanalına yerleştirilmiş boru şeklinde bir tiptir ve diğeri, Ljungstrom (mucidin adıyla adlandırılmıştır) Rejeneratif Hava Ön Isıtıcısı (RAPH) olarak bilinen rejeneratif tiptedir.Bu yatay (artık elektrik üretim hizmetlerinde çok yaygındır) veya dikey olabilir.

Fonksiyonlar

1. Yanmayı iyileştirin ve güçlendirin
Atık ısı fırına girdikten sonra hava, yakıtın kurutma, tutuşma ve yanma sürecini hızlandırır, kazanda stabil yanmayı sağlar ve yanma verimini artırır.
2. Isı transferini güçlendirin
Fırın içerisindeki yanma iyileştirilip güçlendikçe ve fırına giren sıcak havanın sıcaklığı arttırıldıkça, fırın içerisindeki radyasyon ısı transferini güçlendirmek için fırın içerisindeki ortalama sıcaklık seviyesi de artırılmıştır.
3. Fırındaki kaybı azaltın, duman tahliye sıcaklığını azaltın ve kazanın ısıl verimini iyileştirin
Fırında yanma sabit olduğundan ve radyasyon ısı alışverişi güçlendirildiğinden, kimyasal eksik yanma kaybı azaltılabilir, diğer yandan hava ön ısıtıcısı, duman egzoz kaybını daha da azaltmak için baca gazının atık ısısını kullanır. , kazanın ısıl verimini artırmak için. Deneyime göre, hava ön ısıtıcısı 1,5 ℃ yükseldiğinde, egzoz sıcaklığı 1 ℃ düşebilir.Kazan bacasına hava ön ısıtıcısı takıldıktan sonra hava ısısını 150-160 ℃ koyabilirsek egzoz sıcaklığını 110-120 düşürebilir, kazan ısıl verimi% 7 -% 7,5 artırılabilir. 11 ile 12 arasında tasarruf edebilirsiniz. yakıt yüzdesi.
4, sıcak hava yakıt kurutucu olarak kullanılabilir
Laminer yanma fırını için, yüksek nem ve kül içeriğine sahip yakıt olarak sıcak hava kullanılabilir.Santral kazanı için sıcak hava, yağ ve toz sisteminde önemli bir kurutucu ve kömür tozu taşıma ortamıdır.

Parametre
