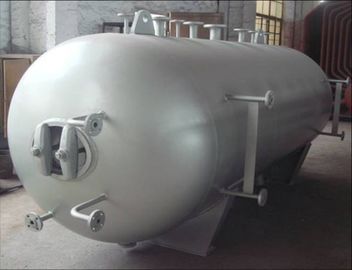

ASME Çelik CFB Termik Santralinde Kömür Yakıtlı Kazan Tamburu

Ürün Açıklaması

Tambur kavramı, su sirkülasyonunun neden olduğu basınç düşüşü veya yükselmesi anlamına gelir.Tamburun, gaz ve suyun füzyonu ile oluşan basınç değişimi olduğu da anlaşılabilir.Limit basınçta bulunan hava ve su molekülleri, gazın basınç artışını artırarak, yüksek basınç belirli bir değere ulaştıktan sonra üretilen basınç toplayıcı moleküller ile sonuçlanır.Endüstride tambur tankı, tamburun ürettiği hava basıncına ve su seviyesi basıncına dayanabilen endüstriyel bir ekipmandır.

Doğal sirkülasyonlu kazanlarda buhar kazanı en önemli basınç bileşenidir.Enerji üretiminde ağırlıklı olarak orta basınçlı ve yüksek basınçlı subkritik kazanlarda kullanılır.

Tambur, su borulu kazanlarda buhar ve su ayırma ve buhar arıtma için kullanılan, bir su sirkülasyon döngüsü ve telli kap suyu oluşturan silindirik bir basınçlı kaptır.Ana işlevi ekonomizörden suyu almak, sudan buharı ayırmak ve sirkülasyon döngüsüne su sağlamak ve doymuş buharı kızdırıcıya taşımaktır.Belli bir ısı ve malzeme tasarrufu sağlayan tambur içerisinde belli miktarda su bulunmaktadır.Çalışma koşulları değiştiğinde, buhar basıncı değişim hızı yavaşlatılabilir.Su temini ve yükü kısa bir süre koordine edilmediğinde tampon rol oynar.Tambur, şekilde gösterildiği gibi buhar kalitesini sağlamak için buhar-su ayırma, buharlı temizleme, tencere ilaçlama ve sürekli kanalizasyon boşaltma için dahili cihazlarla donatılmıştır.

Tambur, kazandaki en hacimli ve en pahalı kalın duvarlı basınç taşıyıcı bileşendir.Tambur yalnızca yüksek iç basınca dayanmakla kalmaz, aynı zamanda çalışma koşullarının değişmesinden kaynaklanan duvar sıcaklığındaki dalgalanmalar nedeniyle termal stres üretir.Bu nedenle, çalışma koşulları kötü, etkin çalışma durumu denetimi gerekiyor.

Çalışma prosedürleri

1. Su duvarından gelen buhar ve su karışımı, tamburun üst giriş borusundan tambura girer.Tamburun iç cidarı ve ark astarı tarafından oluşturulan dar halka şeklindeki geçit boyunca, buhar-su karışımı, uygun bir akış hızında üniform bir şekilde tamburun iç duvarına aktarılabilir ve böylece, kazanın çalıştırılması ve kapatılması sırasında tamburun üst ve alt duvarları ve daha hızlı başlatma sağlar.

2. Tambura giren buhar-su karışımı, buhar-su siklon ayırıcısına girer ve buhar-su karışımının ilk ayrımı olan buhar-su karışımını ayırmak için akış yönünü değiştirmenin ataletini kullanır.

3. Ayrılan buhar hala çok miktarda su içerir.Oluklu plaka ayırıcıya ayırıcının üstünden girer.Su damlacıkları olan buhar, oluklu plakalar arasındaki çatlaklardan akar ve aşağı doğru akması için metal duvarda su filmi oluşur.

4. İkincil ayırmadan sonraki buhar, son olarak buharla temizlenir ve üçüncü ayırma olan suyun yoğunluk farkı kullanılarak yerçekimi ayrımı gerçekleştirilir.

5. Üç ayırmadan sonra, buhar, buhar kalite standardını karşılar ve tamburun üst kısmındaki doymuş buhar borusundan plaka süper ısıtıcısına yol açar.

Su sirkülasyonu

1. Genellikle buhar tamburunda su ve buhar bir arada bulunur.Belli bir basınç altında, tamburdaki su buharının sıcaklığı da farklıdır (suda çözünme özellikleri tablosunu ifade eder, yani anma basıncı altında anma doyma sıcaklığı).Doymuş durumda ise, suyun sıcaklığı buharınki ile aynıdır.

2. Tamburdaki suyun sirkülasyonu, konvektif bir ısı çevrimidir (tamburun dış duvarından gelen ısı radyasyonu ve duman borusundan veya dış duvardan doğrudan ısı transferi hariç).Isı, sıcak suyun hafifliği nedeniyle yukarı doğru hareket etme sürecinde değiştirilir.Belli bir ısı miktarına ulaşıldıktan sonra suyun bir kısmı gaz haline dönüşür.

Fonksiyonlar

Buhar tamburlarının temel işlevleri aşağıdaki gibidir:

1. Kazanların normal su sirkülasyonunu sağlamak için üç çalışma ortamı ısıtma, buharlaştırma ve aşırı ısıtma işleminin birleşme merkezidir.

2. İçeride, kazan buharının kalitesini sağlamak için buhar-su ayırıcı ve sürekli blöf cihazı bulunmaktadır.

3. Belirli miktarda su bulundurur, belli bir ısı depolama kapasitesine sahiptir, buhar basıncının değişim hızını kolaylaştırır.

4. Tambur, kazanın güvenli çalışmasını sağlamak için basınç göstergesi, su seviyesi göstergesi, kaza tahliye suyu, emniyet valfi ve diğer ekipmanlarla donatılmıştır.

Şirketimiz

1985 yılında kurulan HD Boiler, Zhangjiagang Hua Dong Boiler Co., Ltd. (HD Boiler olarak ticaret yapıyor), profesyonel bir endüstriyel üreticidir, yardımcı kazan, endüstriyel kazan, HRSG kazanı ve su duvarı panelleri, ekonomizerler gibi her türlü kazan parçası üretir. , hava ön ısıtıcılar, süper ısıtıcılar, başlıklar, spiral kanatlı borular, H-kanatlı borular, ısı boruları vb. HD Kazan, Zhang Jia Gang City'nin doğu banliyösü olan Dong Lai Endüstri Parkı'nda yer almaktadır.Tesisin konumu, ulaşım her yöne rahat ve hızlı bir şekilde uzanacak şekilde, Şanghay Limanı'na yaklaşık 150 km Otoyol veya Suzhou veya Wuxi'ye giden 60 km Devlet Yolu'dur.
