| Menşe yeri: | Çin |
| Marka adı: | HD Boiler |
| Sertifika: | ISO9001, SGS,EN, ASME, Grade A |
| Model numarası: | membran su paneli |
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | deniz nakliyatına ambalaj |
| Teslim süresi: | 40 iş günü |
| Ödeme koşulları: | L / C, T / T, Western Union |
| Yetenek temini: | 800ton / ay |
| tip: | duvar malzemesi, Mühendislik Döşeme | Malzeme: | çelik tel / paslanmaz tel |
|---|---|---|---|
| Uygulama: | duvar paneli | Çekirdek Malzeme: | Sert Poliüretan Köpük |
| kullanım: | dış / iç duvar | fonksiyon: | duvar dekorasyonu ve ısı yalıtımı, ısı yalıtımı |
| Vurgulamak: | ASME Standart Membran Su Duvarı,Karbon Çelik Membran Su Duvarı,SGS Membran Su Duvarı |
||

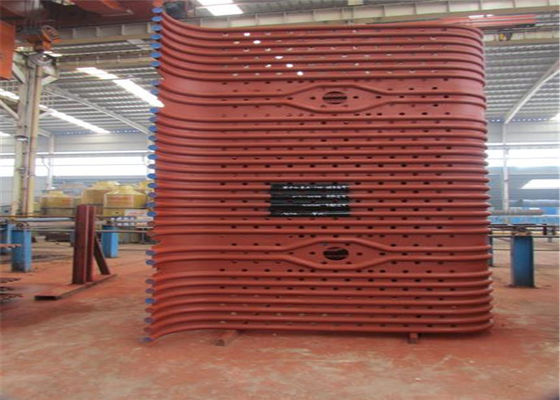

Karbon Çelik Kazan Yedek Parçaları Su Duvar Panelleri ASME Standardı
Ürün Açıklaması
Tam adı "su duvarı tüpü", önceden "su duvarı" olarak da bilinir ve "yükselen boru" olarak da bilinir.Genellikle ocak duvarının iç yüzeyine dikey olarak döşenir ve esas olarak fırında alev ve yüksek sıcaklıktaki baca gazının yaydığı radyan ısıyı absorbe etmek için kullanılır.Sadece modern kazan buharlaşma ısıtma yüzeyinin ana türü değil, aynı zamanda kazan suyu sirkülasyon devresinin de temel bileşenidir.Fırın duvarını soğutma ve koruma işlevine sahiptir, bu nedenle adını almıştır.
Su duvarının ilk tasarımında amaç ısıtmak değil, fırını yüksek sıcaklıktan zarar görmeyecek şekilde soğutmaktır.Daha sonra, iyi ısı değişim işlevi nedeniyle, kazanın ana ısıtma parçası olarak kademeli olarak kazanı değiştirdi.Buharlaşma ısıtma yüzeyi, kazan fırınının iç cidarına döşenir ve birçok paralel borudan oluşur.Su duvarının işlevi, fırındaki yüksek sıcaklık alevinin veya baca gazının radyasyon ısısını absorbe etmek, tüpte buhar veya sıcak su üretmek, fırın duvarının sıcaklığını düşürmek ve fırın duvarını korumaktır.Büyük kapasiteli kazanda, fırın içindeki alev sıcaklığı çok yüksek olup, ısı radyasyonunun yoğunluğu çok büyüktür.Kazandaki ısının% 40-50'si veya daha fazlası su duvarı tarafından emilir.Modern su borulu kazanlarda birkaç küçük kapasiteli kazan dışında su duvarı ana buharlaşma ısıtma yüzeyidir.
Takdim etmek
Genellikle ocak duvarının iç duvarına dikey olarak yerleştirilen iğneli su duvar panelleri, esas olarak alevin yaydığı radyan ısıyı ve fırında yüksek sıcaklıktaki baca gazını absorbe etmek için kullanılır. her türlü modern kazan ve kazan suyu sirkülasyon döngüsünün temel bileşeni. Hem soğutulması hem de fırın duvarının korunması nedeniyle adıdır.
Su duvarı orijinal olarak ısıtılmayacak, ancak fırını yüksek sıcaklık hasarından soğutacak şekilde tasarlandı Daha sonra, iyi ısı değişim işlevi nedeniyle, buhar tamburunu kademeli olarak kazanın ana ısıtma parçası olarak değiştirdi.
Kazan haznesi iç cidarına döşenen ve çok sayıda paralel borudan oluşan evaporatif ısıtma yüzeyi Su cidarının işlevi, fırın haznesindeki yüksek sıcaklık alev veya baca gazının radyan ısısını absorbe ederek buhar veya sıcak su üretmektir. ve fırın duvarını korumak için fırın duvarının sıcaklığını düşürür. Büyük kapasiteli bir kazanda, fırındaki alev sıcaklığı çok yüksektir, ısı radyasyonunun yoğunluğu çok büyüktür. Yüzde kırk ila elli veya daha fazla Kazan içerisindeki ısı su duvarı tarafından emilir. Birkaç küçük kapasiteli kazan dışında, modern su borulu kazanlar buharlaşmanın ana ısıtma yüzeyi olarak su soğutma duvarını alır.
Yapının tipine göre ışık tüpü tipi, membran tipi ve dikenli tüp tipi olmak üzere üç ana tip vardır.Optik tüpün su duvarı, en basit yapıya sahip olan bir dizi dikişsiz çelik borudan oluşur. duvar, sızdırmaz bir kompozit ısıtma yüzeyi haline gelmek için birbirleriyle iyi boru nokta kaynağı yapan çok sayıda su duvarı kanatçıklarıdır, yalnızca fırının hava sızdırmazlığını iyileştirmekle kalmaz, hava sızıntısını azaltır, aynı zamanda fırın duvarını daha iyi koruyabilir , böylece fırın duvarı ağırlık azaltma, yapı basitleştirme; Dikenli tüp su duvarı, su duvarı borusunda çok uzun 20 ~ 25 mm, çapı 6 ~ 12 mm pimdir ve daha sonra azaltmak için krom cevheri refrakter plastik uygular Isı absorpsiyonunun bir kısmının su duvarı, yanma bölgesinin sıcaklığını iyileştirir, özellikle zor durumlarda veya bazı sıvı cüruf fırınlarında yakıt yangını için uygundur.Bir yer düzenlemek için basın, bir duvar ekleyin ve wa arasında uzanınll tipi (yani çift taraflı ısıtma) su soğutma duvarı iki tür: İlki çoğunlukla fırın duvarının iç duvarına gömülüdür ve bir tarafta ısıyı emer, ikincisi çoğunlukla büyük kazan fırınının ortasına kurulur, tamamı fırın, her iki tarafta ısıtma olmak üzere iki bağımsız parçaya ayrılmıştır.
Parametre
| İsim Soyisim | Membran su paneli |
| Malzeme | Karbon çeliği, Alaşım, Paslanmaz çelik |
| Tüp boyutu | Φ38 - 76 mm, veya gerektiği gibi |
| Standart | ISO, ASME |
| Modeli | Çivili |
| Uygulama | Kazan yanma odası etrafına sabitlenebilir |
Özellikleri
1. Uygulanan malzeme bilgileri ile mukavemet hesaplama raporu;
2. Çelik levha, boru ve kaynak çubuğunun% 100 NDT (tahribatsız muayene) raporu;
3.% 100 X-ray inceleme raporu (kaynak dikişi): tüm kazanın kalitesini sağlamak için;
4. Hidrolik test raporu: standart çalışma basıncını ve güvenliğini sağlayın
Avantajlar
1. fırın duvarının sızdırmazlığını sağlayın ve yanma odasındaki hava sızıntısını azaltın.
2. yoğunlaştırılmış yanma koşulu altında koklaşmayı önlemeye elverişli olan yanma odasında tam su soğutmayı gerçekleştirin.
3. düşük ısı depolama kapasitesi, yanma odasının hızlı ısıtılması ve soğutulması, kazanın soğuma süresini kısaltabilir ve durdurabilir.
4. kazan çerçevesinin yükünü büyük ölçüde azaltan ve süspansiyonu kolaylaştıran boru döşeme fırını duvarının kullanılması uygundur.
5. Hafif boru ile karşılaştırıldığında, borunun ısı emme kapasitesi iyileştirilir.
6. kazan bileşenlerinin ön montaj derecesini iyileştirin, kurulum iş yükünü kolaylaştırın ve azaltın.
şirket tanıtımı
1985 yılında kurulan Zhangjiagang Hua Dong Boiler Co., Ltd (HD Boiler olarak ticaret yapıyor), enerji santrali üretiyor;Sanayi;atık ısı;atık yakma;biyokütle;organik ısı taşıyıcı ve elektrikli buhar kazanları.HD Kazan, kapsamlı bir ısıtma yüzeyleri yelpazesiyle birlikte, piyasaya kazan tasarımı, imalatı, montajı, bakımı ve kazan basınç parçalarının değiştirilmesi dahil benzersiz bir hizmet sunar.
