Kömür Santralleri İçin ASME Standart Alaşımlı Çelik Kızdırıcı Bobin

Ultra Süper Kritik Kömür Santralleri İçin ASME Standart Karbon / Alaşımlı Çelik Kazan Kızdırıcı Bobini

Kızdırıcı Bobini Tanıtımı

Bir kızdırıcı kullanmanın temel avantajları, yakıt ve su tüketiminin azalmasıdır, ancak artan bakım maliyetlerinde ödenecek bir bedel vardır.Çoğu durumda, faydalar maliyetlerden daha ağır basıyordu ve süper ısıtıcılar yaygın olarak kullanıldı.

Süper ısıtıcı, doymuş buharı veya ıslak buharı aşırı ısıtılmış buhara veya kuru buhara dönüştürmek için kullanılan bir cihazdır.Kızgın buhar, elektrik üretimi için buhar türbinlerinde, buhar motorlarında ve buhar dönüştürme gibi işlemlerde kullanılır.Üç tür süper ısıtıcı vardır: radyant, konveksiyon ve ayrı olarak ateşlenen.Bir süper ısıtıcının boyutu birkaç on fitten birkaç yüz fit'e (birkaç metreden birkaç yüz metreye) kadar değişebilir.

Türler

1. Radyant süper ısıtıcı, ısıyı radyasyonla absorbe etmek için doğrudan yanma odasının su duvarına yakın radyan bölgesine yerleştirilir.
2. Fırının konvektif bölgesinde genellikle ekonomizörün önünde (sıcak baca gazlarının yolunda) bir konveksiyon kızdırıcı bulunur.Bunlara birincil süper ısıtıcılar da denir.
3. Ayrı ateşlenen bir kızdırıcı, kendi ayrı yanma sistemine sahip ana kazanın dışına yerleştirilen bir kızdırıcıdır.Bu kızdırıcı tasarımı, kızdırıcı boruları alanında ek brülörler içerir.Bu tür bir kızdırıcı, diğer kızdırıcı türlerinden daha iyi olmayan düşük verimlilik ve buhar kalitesi nedeniyle nadiren kullanılırsa kullanılır.

Kızdırıcılar ve yeniden ısıtıcılar, doymuş buharın sıcaklığını artırmak ve buhar çıkış sıcaklığını kontrol etmeye yardımcı olmak için özel olarak tasarlanmıştır.Genellikle çapraz akışta, içeriden buhar akan ve dışarıdan geçen baca gazının bulunduğu tek fazlı basit ısı değiştiricilerdir.Süper ısıtıcılar ve yeniden ısıtıcılar, buhar sıcaklığını kontrol etmeye ve ısı geri kazanımını optimize etmeye yardımcı olmak için genellikle birden fazla bölüme ayrılır ve ısıtma yüzeyleri yatay veya dikey olarak düzenlenebilir.Yüzeylerin fiziksel tasarımı ve konumu, istenen çıkış sıcaklığına, ısı emilimine, yakıt külü özelliklerine ve temizleme ekipmanına bağlıdır.Hem kızdırıcı hem de yeniden ısıtıcılar yüksek sıcaklıkta çalıştırıldığından, ana bileşenler genellikle çelik alaşımlarından üretilir.

Kızdırıcı ve yeniden ısıtıcı arasındaki temel farklardan biri buhar basıncıdır.Örneğin, kritik altı tamburlu bir kazandaki kızdırıcının çıkış basıncı, örneğin 18,6 MPa'da iken, yeniden ısıtıcının çıkış basıncı yalnızca 4,0 MPa'dır.Süper kritik bir kazan normal yük altında çalıştırıldığında, toplam buhar ısısının% 50'sinden fazlası olan aşırı ısıtma için ısı gereksinimini karşılamak için yeniden ısıtıcının ve kızdırıcının ısıtma yüzeylerinin artması gerekir.Kızdırıcı tarafından emilen ısı, temelde, aşırı ısıtılmış buharın sıcaklığı, fırın suyu akışının yakıt girdisine oranıyla kontrol edildiğinde radyasyon biçimindedir.Su soğutmalı duvar süper kritik basınç altında çalıştığında, bununla birlikte borulardaki çalışma ortamının sıcaklığı ısı emilimi ile artmaz ve net bir termodinamik durum sınırı yoktur.Çıkış baca gazının sıcaklığı, su soğutmalı duvar tarafından ısının emilmesiyle kontrol ediliyorsa, tasarım gereklilikleri açıkça karşılanamaz.
Çok küçük bir ısıtma yüzeyi sorununu çözmek için, süper ısıtıcı genellikle fırının üstüne veya yakınına yerleştirilir ve süper kritik kazanda radyasyon ve konveksiyonla ısı transferleri olan bir kızdırıcı sistemi oluşturur.Radyant süper ısıtıcının ısı transfer özellikleri, radyan ısının kullanım oranında bir iyileşmeye izin verir.
Düşük basınçta, buharın zayıf soğutma kabiliyeti vardır: bunu ele almak için, yeniden ısıtıcı genellikle baca gazının sıcaklığının nispeten düşük olduğu ve esas olarak konveksiyonla ısı transferine dayandığı kızdırıcıdan sonra konumlandırılır.Sıcaklık, fırının çıkışından kazanın kuyruğuna kadar kademeli olarak azaltılırken, hava sızıntısı olmadan gaz hacmi azaltılır.Konvektif geçişlerdeki konvektif aktarımı iyileştirmek için, kızdırıcı ve yeniden ısıtıcı, nispeten düşük sıcaklıklara sahip baca gazı yolunda ekonomizerin yakınına yerleştirilir.

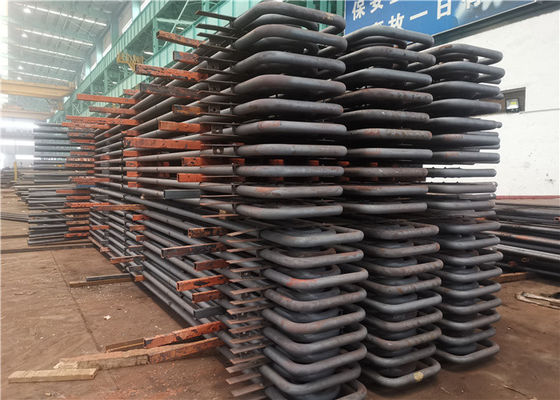

Kızdırıcı Bobin
