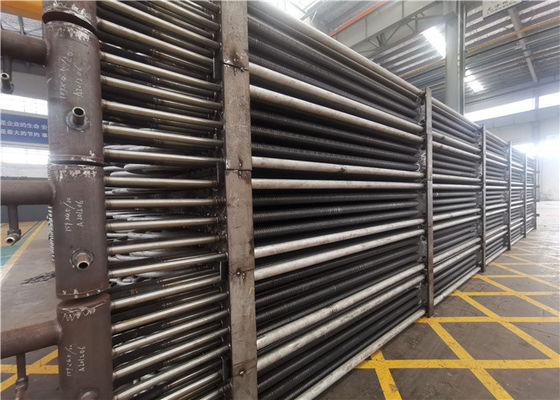

Elektrik Santrali Yatay Isı Ekonomizörü Darbeye Dayanıklı
Ürün Detayları
| Uygulama: | santral kazanı, Bolier sistemi | Malzeme: | karbon çelik veya paslanmaz çelik, kazan çelik, çelik boru |
|---|---|---|---|
| Ürün adı: | Isı Ekonomizörü | yapı: | Yatay |
| Vurgulamak |
Yatay kazan yığını ekonomizörü,güç istasyonu ısı ekonomizörü,Yatay ısı ekonomizörü |
||
Ürün Tanımı
Santral ve Sanayi için Karbon Çeliğinden Kazan Basınç Parçası Kazan Ekonomizörü
Kazan Ekonomizer Özeti
Üç tip kazan ekonomizörü, çıplak boru ekonomizörü, H kanatlı boru ekonomizörü ve spiral kanatlı boru ekonomizörü üretebiliriz.H kanatlı tüp ekonomizer, H kanatlı tüplerden oluşan yüksek verimli ısı eşanjörü ekonomizeridir. Kızgın buhar haline ısıtılan kazan içerisindeki besleme suyundan üç aşama vardır: besleme suyu ön ısıtma, buharlaştırma ve kızdırma.Üç aşama, üç farklı ısıtma yüzeyinde tamamlanır.Kazan buhar ve su devresi, üç farklı ısıtma yüzeyinden ve bunların bağlantı borularından oluşur.Kazan ekonomizörleri bunlardan biridir ve besi suyunu önceden ısıtmak ekipman doğrudur.Böylece kazan buhar ve su devresinde kazan çalışma sıvısı için en düşük sıcaklığa sahip ısıtma yüzeyidir.Bu ekipmandan geçen çalışma sıvısı monofazik sudur (kaynamayan ekonomizör).
TürlerKazan Ekonomizörü
Malzemelere göre ekonomizörler çelik boru ekonomizörlerine ve demir ekonomizörlerine ayrılabilir.Günümüzde, büyük ve orta hacimli kazanların çoğu, yüksek mukavemete ve güvenilir çalışma kabiliyetine sahip oldukları ve darbelere dayanabildikleri için yaygın olarak çelik borulu ekonomizerler kullanmaktadır, bu arada iyi ısı transferi performansına, küçük yapıya ve düşük maliyete sahiptirler.Bir zayıf nokta, kötü korozyon direncidir, ancak şimdi modern kazan besleme suyu kesinlikle arıtılmaktadır, bu nedenle sorun neredeyse çözülmüştür.
Çalışma sıvısının ısıtma uzamasına göre ekonomizörler kaynayan ve kaynamayan tiplere ayrılabilir.
1. Kaynatma ekonomizörleri: çıkış suyu sıcaklığı sadece aynı sıcaklığa ulaşmakla kalmaz, aynı zamanda bir miktar suyu buharlaştırabilir, oran toplam besleme suyunun yaklaşık% 10-15'idir, çok fazla akış direncine neden olması durumunda% 20'den fazla değildir. çalışma sıvısına.
2. Kaynama yapmayan ekonomizörler: Çıkış sıcaklığı, verilen basınç altında kaynama noktasından 20-25 derece daha düşüktür.
Orta basınçlı kazanların çoğu kaynatma tipi ekonomizörler kullanır.Bunun nedeni, orta basınçlı kazanlarda suyun gizli buharlaşma ısısının yüksek olması ve ısıtılmış suyun ısısının çok az olmasıdır.Bu nedenle, bacalarda dengesiz yanmayı önlemek ve çok düşük çıkış baca gazı sıcaklığından kaynaklanan kızdırıcı olarak ısıtma yüzeylerinde artan metal tüketimini önlemek için kazan ekonomizerinde buharlaştırılacak bir miktar su göndermek gerekir.Ek olarak, ekonomizörlerin rolünü oynamaya yardımcı olabilir.
Süper yüksek basınçlı kazanlar çoğunlukla kaynamayan tip ekonomizörler kullanır.Bunun nedeni basınç yükseldiğinde buharlaşmanın gizli ısısının azalması, ısınan suyun ısısının daha fazla artması, bu nedenle su duvar panellerinde ısınmak üzere bir miktar suyun gönderilmesi gerekmesi, böylece su duvar panellerinde cüruf oluşumunun engellenmesi gerektiğidir. fırınlarda ve çıkış baca gazında çok yüksek sıcaklıkların neden olduğu fırın çıkışları ve fırın içindeki ısıtma yüzeyleri.Bu nedenle, genellikle süper yüksek basınçlı kazanlarda kaynamayan tipte ekonomizörler kullanılır.
FonksiyonlarKazan Ekonomizörü
Ekonomizer kullanmanın kaynağı, egzoz sıcaklığını düşürmek ve kazan verimini arttırmak için baca gazı atık ısısı kullanarak besleme suyunu ısıtmak, yakıt tüketiminden tasarruf etmektir, bu da ekonomizerin adıdır.Kazan ekonomizörleri kullanılıyorsa, besi suyu buharlaşma ısıtma yüzeyine gelmeden önce burada zaten ısıtılır, böylece buharlaşma ısıtma yüzeyinde alınan ısı ve ısıtma alanı kesinlikle azalır.Kazan ekonomizörleri ters yönde yerleştirilmiştir.Çalışma sıvısının ortalama sıcaklığı, soyulmuş sudan daha düşüktür ve ince cidarlı ve küçük çaplı tüplerin uygulanması için koşullar oluşturmak için zorunlu akış uygulayın.Tüm yapı da çok sıkı.Bu nedenle, ısı transfer sıcaklık farkı ve ısı transfer katsayısı, aynı duman sıcaklık aralığına sahip konveksiyon buharlaştırma tüpü demetinden daha yüksektir.Konveksiyonlu buharlaşma tüpü demetlerinin yerini alacak kazan ekonomizörleri, metal tüketimini büyük ölçüde azaltabilir.Dahası, ısıtılmış besleme suyu buhar tamburuna gelir, bu yolla su ile buhar tamburu duvarı arasındaki sıcaklık farkını azaltabilir ve nihayetinde buhar tamburunun termal stresini azaltabilir.Yukarıdaki nedenlerden dolayı, artık ekonomizer, kazanların en önemli parçalarıdır.Dolayısıyla ekonomizörlerin işlevlerini aşağıdaki gibi özetleyebiliriz:
1. yakıt tasarrufu: ekonomizörler kazanların arka kısmına yerleştirilmiştir.Bu yol, duman ve gaz sıcaklıklarını azaltabilir, böylece yakıt tasarrufu sağlayabilir.
2. buhar tamburlarının çalışma koşullarını iyileştirin: ekonomizerler nedeniyle, buhar tamburuna girerken besleme suyu sıcaklığı artar.Besleme suyu ile buhar tambur duvarı arasındaki sıcaklık farkını ve buhar kazanı ısıl gerilimini azaltır, böylece buhar tamburlarının çalışma koşullarını iyileştirir ve hizmet ömrünü uzatır.
3. Kazan imalat maliyetinin düşürülmesi: için besleme suyu kazan ekonomizörlerinde ısıtılır.Bazı yüksek fiyatlı yüksek sıcaklıklı su duvar panellerinin yerine kazan ekonomizörü olarak düşük sıcaklık yedek parçalarının kullanılması, kazan üretim maliyetini düşürür.
Teknik ÖzelliklerKazan Ekonomizörü
| Açıklama | Kazan ekonomizörü |
| Malzeme | Alaşımlı çelik, Karbon çeliği, SA210C, SA213T22, vb. |
| Malzeme standardı | ASTM, EN veya ISO vb. |
| Boyut | Özelleştirme |
| Ağırlık |
Min: 10 ton Maks.: 1000 ton |
| Eritme İşlemi: | EF + LF + VD |
| Süreç | Malzeme → Külçe → Sıcak / Soğuk Haddeleme → Isıl işlem (Normalleştirme + temperleme) → Muayene → kaba işleme → UT → 2. Isıl işlem → bitirme işleme → Muayene |
| UT standardı | ASTM A388 veya EN10228, vb. |
Kalite kontrol
1. Uygulanan malzeme bilgileriyle birlikte etki testi ve Mukavemet hesaplama raporu.
2. Çelik levha, boru ve elektrodun% 100 NDT (tahribatsız muayene) raporu
3. X-ışını, γ-ışını ve sıvı penetrant testi inceleme raporu (kaynak dikişi): tüm kazanın kalitesini sağlamak için
4. Hidrolik test raporu: standart çalışma basıncını ve güvenliğini sağlayın
Ürün Özellikleri
