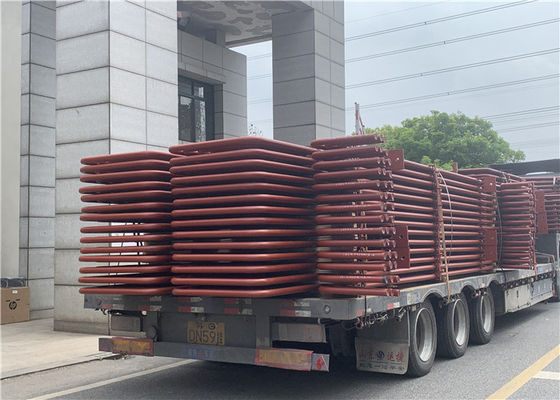

Yatay Alaşımlı Çelik SA213 T11 Biyokütle Kazanı Buharlı Isıtma Bobini

Santral kazanı için, kızgın buhar parametresini iyileştirerek termik santralin termal ekonomisini artırmanın önemli bir yoludur.Kızgın buhar parametrelerinin artışı metal malzemelerle sınırlıdır.Kızdırıcıların tasarımı, yüzey ısıtma borularının dış duvarının sıcaklığının, çeliğin izin verilen oksidasyon direnci sıcaklığından daha düşük olmasını sağlamalı ve bu arada mekanik mukavemetini sağlamalıdır.Kazanlarda kullanılan metal malzemenin gelişmesiyle birlikte ülkemizde zaten genel olarak yüksek basınç, yüksek sıcaklık (9.8MPa, 540 derece) ve süper yüksek basınç parametreleri (13.7 MPa, 540 ve 555 derece) uygulamakta ve subkritik basınç geliştirmiştir. parametreler (16.7MPa, 540 ve 555 derece).Artık birçok kazan süper kritik basınç parametreleri (24.5MPa, 540-570 derece) uygulamakta ve çok az sayıda ünite bile daha yüksek basınç ve sıcaklık parametreleri uygulamaktadır.

Buhar basıncının artmasıyla, buhar türbini kuyruğunun buhar nemini azaltmak ve elektrik santralinin termal ekonomisini daha da iyileştirmek için orta yeniden ısıtma sistemi, yüksek parametreli güç istasyonlarında yaygın olarak kullanılmaktadır, örneğin yüksek basınçtan egzoz göndermek buhar türbinindeki silindiri tekrar yüksek sıcaklığa ısıtmak için tekrar kazanı ve ardından buhar türbininin orta basınçlı ve düşük basınçlı silindirine geri göndererek genişler ve çalışır.Yeniden ısıtma elemanı, yeniden ısıtıcı olarak adlandırılır.

Farklılıklar

Ayrıntılar: Kızdırıcı bobin

Genel olarak, yüksek basınçlı kızdırıcıda ısıtılan buhara kızgın buhar, yeniden ısıtıcı ile ısıtılan buhara ise yeniden ısıtılmış buhar denir.Yeniden ısıtılmış buharın parametresi, termal sirkülasyon ekonomisi ile ilgilidir.Genel olarak, yeniden ısıtılmış buharın basıncı, aşırı ısıtılmış buharın basıncının yaklaşık beşte biri kadardır ve birincisinin sıcaklığı, sonrakininki ile hemen hemen aynıdır.Örneğin ülkemizde 125MW, 400t / h kazan için, kızgın buhar için parametre 133.7Mpa ve 555 derecedir;yeniden ısıtılmış buharın giriş ve çıkış basıncı 2.5 / 2.35MPa, sıcaklıkları da 555 derecedir.200MW, 670t / h kazanlar için, aşırı ısıtılmış buhar parametresi 13.7MPa, 540 derecedir;giriş ve çıkış basınçları 2.7 / 2.5Mpa'dır ve sıcaklık da 540 derecedir.300MW, 600MW, kızgın buhar parametresi olan kritik altı basınç kontrollü sirkülasyon kazanları için 18.27Mpa, 540 derece;giriş ve çıkış basınçları 3.83 / 3.63MPa, sıcaklık da 540 dgrees.Buhar yeniden ısıtma sisteminin uygulanması, elektrik santralleri için termal ekonomiyi% 4-5 oranında artırabilir.Ülkemizde 125 MW üzeri kapasiteye sahip ünitelerin hepsinde tek seferlik orta ısıtma sistemi, yurt dışında ise daha yüksek parametrelere sahip bazı ünitelerde iki kat orta ısıtma sistemi uygulanmaktadır.

Modern kazanlarda, kızdırıcıların ve yeniden ısıtıcıların ısı emme tüketimi, çalışma sıvısı için toplam ısı emiliminin yarısından fazladır, bu nedenle kızdırıcıların ve yeniden ısıtıcıların ısıtma yüzeyleri, kazanların toplam ısıtma yüzeylerinde büyük bir paya sahiptir ve yerleştirilmeleri gerekir. Duman sıcaklığının daha yüksek olduğu bölgelerde çalışma koşulları tüm ısıtma yüzeyleri içerisinde en kötüsüdür.Isıtma yüzeylerinin boru duvar sıcaklığı max.izin verilen çelik sıcaklığı, bu nedenle makul düzenleme ve süper ısıtıcıların ve yeniden ısıtıcıların tasarımı, iktisadi kazan için ekonomi ve güvenilirlik açısından çok önemlidir.Tasarımları söz konusu olduğunda, süper ısıtıcı ve yeniden ısıtıcının güvenliği ve güvenilirliği temelinde, özellikle alaşımlı çelik kullanımından tasarruf etmek için metal tüketiminden en iyi şekilde tasarruf etmek çok gereklidir.

Büyük elektrik santrallerindeki kazanlar için süper ısıtıcılar ve yeniden ısıtıcılar gerekli parçalardır ve büyük ölçüde kazanların güvenliğini ve ekonomisini etkilemiştir.Kızdırıcılar, ana buharı surnatüre sıcaklıktan nominal kızgınlık sıcaklığına kadar ısıtan ısıtma yüzeyleridir ve yeniden ısıtıcılar, buhar türbini yüksek basınç silindirinden gelen egzozu belirli bir sıcaklığa kadar ısıtan ısıtma yüzeyleridir. Kömür türleri değişir, çıkış sıcaklığının -10- + 5 derece anma seviyesinde olmasını sağlamak için onları ayarlamaktır.

Elektrik santrallerindeki büyük kazanlar için, kızdırıcılar ve yeniden ısıtıcılar toplam ısıtma yüzeylerinde büyük bir paya sahiptir, dumanın daha yüksek sıcaklığa sahip olduğu alanlarda düzenlenmelidir.Güç istasyonlarında termal sirkülasyonun verimliliğini artırmak için, buharın orijinal parametrelerini kademeli olarak iyileştirmek gerekir, buhar basıncındaki artış, aşırı ısıtılmış buhar için karşılık gelen sıcaklık artışını gerektirir veya buhar türbininin büyük aşamalı egzozunun nemi çok yüksek, bu da güvenliğini etkileyecektir.Bu nedenle, kızdırıcılardan ve yeniden ısıtıcılardan akan buhar yüksek sıcaklıktaki buhardır, ısı transfer performansları oldukça kötüdür, bu da kızdırıcıların ve yeniden ısıtıcıların boru duvar sıcaklıklarının yüksek olduğunu belirler.

Prensip

• Kızdırıcı prensibi, buhar üreten kazan tüplerine benzer.

• Yüksek sıcaklıktaki sıcak gazlar, kızdırıcı tüpleri süpürür ve buharın sıcaklığını yükseltir; bu, büyüklüğü kızdırıcıdan çıkan çıkış gazı sıcaklığına ve gaz hızına bağlıdır.

Uygulama

doymuş buharı ısıtmak için kullanın, buhar sıcaklığı 900 derece C'ye kadar çıkabilir.

Güç Üretimini Artırmak İçin Süper Isıtıcı Kapasitesi Yükseltmeleri

Buhar kapasitesi, basınç, gerekli sıcaklık gibi gerekli teknik verileri bize gönderin. Buna göre tasarlayacağız.
