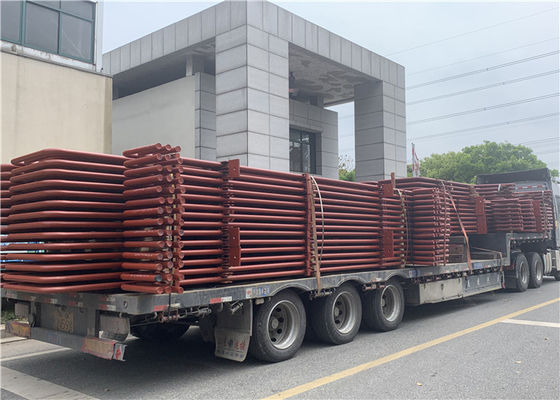

Doğal Sirkülasyon güç istasyonu kazan yeniden ısıtıcı bobin karbon çeliği

Santral Kazanı için Kazan Parçaları Kızdırıcı ve Yeniden Isıtıcı Isıtma Değişim Cihazı

Parametreler: Kızdırıcı bobin

Çalışma prensibi

Kızdırıcı, buharı doyma sıcaklığından kızdırıcıya kadar kazan tarafından ısıtan kısımdır.Aynı zamanda süper ısıtıcı olarak da adlandırılır.
Kızdırıcı, ısı transfer moduna göre konveksiyon tipi, radyan tip ve yarı radyant tip olarak ikiye ayrılabilir;
Yapının özelliklerine göre serpantin boru tipi, ekran tipi, duvar tipi ve duvar tipi olarak ikiye ayrılabilir.
Hepsi bir dizi paralel boru ve giriş ve çıkış manifoldundan oluşur.
Çoğu endüstriyel kazan, süper ısıtıcıya sahip değildir, çünkü birçok endüstriyel işlem ve hizmet, yalnızca doymuş buhar gerektirir.
Kızdırıcılar genellikle tüm buhar santralinin ısıl verimini artırmak için elektrik santrallerine, lokomotiflere ve Gemi kazanlarına kurulur.

ürün tanıtımı

Yeniden ısıtma aslında işten sonra düşük basınçlı buharı ısıtan ve belirli bir sıcaklığa ulaşan bir tür buhar kızdırıcıdır.Yeniden ısıtıcının rolü, enerji santralindeki sirkülasyonun termal verimliliğini daha da geliştirir ve buhar türbininin son aşama kanadının buhar sıcaklığını izin verilen aralıkta kontrol eder.
Yeniden ısıtıcı, buharı bir buhar türbininden aşırı ısıtılmış buhara dönüştüren bir kazandır.
Yeniden ısıtıcının iki işlevi vardır: Birincisi, türbin kanadını korumak için yararlı olan su buharının nemini azaltmaktır;
İkincisi, buhar türbininin göreceli ve mutlak dahili verimliliği geliştirilebilir.

Detaylar

• Kızdırıcı

Genel olarak 30 ~ 60 mm.En yaygın akış kızdırıcı türü serpantin borudur.Daha yoğun bir boru grubuna sahiptir, baca gazı sıcaklığının 450 ~ 1000 ℃ baca gazı, dikey ve yanal erozyon baca gazı ile dekore edilir. ısıyı konveksiyon yoluyla boruya aktarır ve ısının bir kısmı radyasyon tarafından emilir. Plakalı kızdırıcı, fırının üst kısmında veya çıkışında düzenlenmiş, radyasyona ait çok sayıda tüp ızgaradan oluşur veya Birincisi, fırın alevinden radyan ısıyı emer, ikincisi de bir miktar konveksiyon ısısını emer. 10 mpa'nın üzerindeki güç istasyonu kazanlarında, ısı emilimini artırmak için yaygın olarak hem ekran tipi hem de serpantin tipi kızdırıcı kullanılır. Fırının iç duvarına uygulanan kızdırıcı, nadiren kullanılan radyan kızdırıcıdır. Duvara monteli kızdırıcı, büyük kapasiteli güç istasyonu kazanında fırın üst duvarını oluşturmak için kullanılır ve konveksiyon flue.Resim birkaç kızdırıcının düzenini göstermektedir. Süper ısıtıcılı küçük kapasiteli endüstriyel kazanlar, gereksinimleri yalnızca tek kademeli kızdırıcı ile karşılayabilir.

• Yeniden ısıtma

Yeniden ısıtıcı düzeni, konveksiyon, radyasyon ve yarı radyasyon dahil olmak üzere kızdırıcı düzenini takip eder.

Konveksiyonlu ısıtıcının ters akışlı, akış aşağı akışlı ve karışık akışlı, tek serpantinli, çift serpantinli, çoklu serpantinli, paralel ve kademeli, dikey ve yatay tipte, ön duvara paralel ve ön duvara diktir. konveksiyon ısısını emen.

Radyant yeniden ısıtıcı, fırın radyasyonunu emen yeniden ısıtıcıyı ifade eder.

Yarı radyant yeniden ısıtıcılar (plaka kızdırıcı), fırından daha fazla radyasyon emen (toplam ısının 1 / 2'sinden fazlası) yeniden ısıtıcıları ifade eder.

Yeniden ısıtıcının malzeme seçim prensibi, kızdırıcı ile aynıdır.Yeniden ısıtma buharı, soğutma kapasitesi açısından kızdırıcıdan daha düşük olduğundan, tasarım duvar sıcaklığı genellikle aynı sıcaklık seviyesindeki kızdırıcıdan daha yüksektir. Yüksek sıcaklıklı yeniden ısıtıcıların metal boruları genellikle alaşımlı çelikten yapılır (% 5'ten fazla alaşım içeren metal borular) Örneğin, 12CrlMoV, çelik 102, sa213-t91, sa213-tp304, sa213-tp347, vb.

Kuran Şirketi

Hua Dong Boiler, American Covanta Energy Company, AMEC Foster Wheeler Company, ALSTOM, Oriental Boiler Limited by Share Ltd., Harbin electric LLC, Wuxi Hua Guang Boiler Co. dahil olmak üzere yerli ve yabancı kazan üreticileri ve enerji şirketlerinin önemli bir kalifiye tedarikçisi haline geldi. , Ltd., Hangzhou Boiler Group Co., Ltd.
