Buharlaşma Bölümlü Yüksek Düzlüklü Gaz Buhar Kazanı Duvar Paneli
Ürün Detayları
| Şart: | Yeni | yapı: | Yangın / Su Borusu |
|---|---|---|---|
| Uygulama Alanı: | Endüstriyel / Güç İstasyonu | NDE: | % 100 PT, 100 RT,% 100 UT |

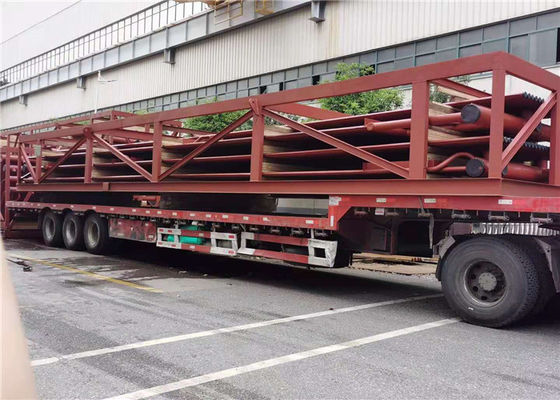

| Malzeme: | Karbon Çelik / Paslanmaz Çelik Vb | paketleme: | Demir Çerçeve Paketi |
| renk: | Özelleştirilmiş | uzunluk: | Müşterinin Seçimi |
| Vurgulamak |
Buhar kazanı duvar paneli,Gaz kazanı duvar paneli,Buharlaşma Bölümü Buhar kazanı paneli |
||
Ürün Tanımı
Gaz Buhar Brülörü Kazanı Yedek Parçaları Su Duvar Paneli Buharlaşma Bölümü
Teknik parametre
| Malzeme | paslanmaz çelik |
| Renk | özelleştirilmiş |
| İşlev | Buharlaşma bölümü |
| Yakıt | kömür yakıtlı buhar kazanı |
| kullanım | Endüstriyel, enerji santrali kazanı vb. |
| Tip | Membran su duvar boru panelleri |
| Marka | Jinan Yuanda |
| Notlar | Özel sipariş de kabul edilir. |
İnşaat Detayları
Membran su soğutma duvarının kombinasyon özellikleri aşağıdaki gibidir:
1. Parçalı boru sırası kombinasyon çerçevesine kaldırıldığında boru sırasının genişliğini, uzunluğunu, düzlüğünü ve diyagonalini kontrol edin ve ayarlayın. Tüp sırasının genişliği belirtilen boyuttan daha büyük veya daha az ise, kanat uygun uzunlukta kesilir, belirtilen boyuta ayarlanır ve ardından yeniden kaynak yapılır. Boru sırasının diyagonal farkı lOmm'yi aştığında, diyagonal farkı ortadan kaldırmak için borular arasındaki mesafeyi azaltmak için daha büyük boyutlu bazı borular arasındaki kanatlar kesilebilir ve daha sonra kanatlar kaynaklanabilir. Boru sırasının düzensizliği izin verilen aralığı aştığında, krikonun üst basıncını düzeltmek için portal çerçevesi kullanılabilir.
2. Boru sırasının alın eklemi, tek bir borununkinden farklıdır. Tek bir borunun kaynak eklemi, kaynaktan sonra yaklaşık 1-2 mm küçülür, bu da diğer borular üzerinde hiçbir etkisi yoktur. Ancak boru sırası aynı değildir, iki bölüm boru sıra alın kaynağı, kaynak sırasının bir tarafından diğer tarafına ise, deformasyonun neden olduğu borunun ucuna kaynak çok büyüktür.Bu nedenle, alın kaynağından önce, bu kaynağın alın açıklığı eklem kapsamlı bir şekilde ölçülmeli ve alın açıklığına göre çok küçük, orta, çok büyük sınıflandırma, alın açıklığı çok büyük veya çok küçükse, orta derecede kısa bir boru ile değiştirilen boruyu kesme yöntemini almalıdır. bu sefer kaynağın büzülmesinden dolayı daha büyük boşluklu boru lehimlenebilir hale gelecektir.Boru kaynağının büzülme deformasyonunu azaltmak için simetri ve çapraz kaynak yöntemi benimsenmelidir.
3. Ön ve arka su soğutma duvarının alt kısmı fırın tabanına (soğuk kül kovası) sahiptir ve arka su soğutma duvarının üst kısmı alev açısına sahiptir, bu nedenle bileşenin boyutu daha büyüktür ve şekli daha özeldir , bu yüzden birleştirmek zordur.
4. Arka su duvarı borusunun tek geçişli bilyesi diğer ısıtma yüzeyi borularından farklıdır. Üst başlık kutusundaki arka su duvarı aleve dayanıklı bir Açıya sahip olduğundan, aleve dayanıklı Açı bükme borusunun sayısı, diğer ısıtma yüzeyi borularından farklıdır. arka su duvarı, aleve dayanıklı Açının sertliğini arttırmak için, ayrıca önemli sayıda aralıklı düz boru (çoğu fırın tipi) vardır. -dal borusu) monte edilmiştir.Düz boruda ve üst müttefik tank arasındaki bağlantı, Φ 5 mm veya Φ 10 mm sınırlayıcı ile donatılmıştır. Bu şekilde, çalışma ortamı bükülmüş borunun çoğu, soğutmaya elverişlidir. alev Açısı ve çalışma ortamının bükülmüş borusunun küçük bir kısmı, düz borunun ve kavisli borunun, iç gerilimi azaltmak için karşılık gelen genleşme miktarına sahip olmasını sağlar, böylece topun içinden geçme zorluğu artar.
Membran su duvarının avantajları
(1) Fırın duvarının sızdırmazlığını sağlayın ve yanma odasındaki hava sızıntısını azaltın.
(2) Gelişmiş yanma koşullarında koklaşmayı önlemeye elverişli olan yanma odasında tam su soğutması gerçekleştirin.
(3) Küçük ısı depolama kapasitesi, yanma odasının hızlı ısınması, hızlı soğutma, kazanın soğuma süresini kısaltabilir ve durdurabilir.
(4) Tüp kaplama fırın duvarının kullanımı için uygundur, böylece kazan çerçevesinin yükünü büyük ölçüde azaltır, asılması kolaydır.
(5) Işık tüpü ile karşılaştırıldığında, tüpün ısı emme kapasitesi artırılmıştır.
(6) Kazan parçalarının ön kombinasyon derecesini iyileştirin, uygun ve kurulum işini azaltın.
ürün tanıtımı
Bir membran su soğutma duvarı, yassı çelik ve boru ile kaynaklanmış hava geçirmez boru ekrandan oluşan su soğutma duvarı anlamına gelir. Membran su soğutma duvarı, fırın odasının iyi sızdırmazlığını garanti edebilir, fırın odasının hava sızıntı katsayısını önemli ölçüde azaltabilir. Negatif basınçlı kazan için ve fırında yanma durumunu iyileştirir. Etkili radyasyon ısıtma alanını artırabilir ve çelik tüketiminden tasarruf sağlayabilir.
Ek olarak
| 1 | Atık Isı geri kazanım kazanlarında su duvar panelleri kullanılmaktadır. |
| 2 | Su duvar panelleri üretiyoruz, bunlar müşterilerin çizimlerine ve özelliklerine göre karbon çelik borulardan imal ediliyor. |
| 3 | İmalat sırasında bükülmüş kısımlarda ovallik ve incelme olmasına özen gösterilmektedir. |
| 4 | Kapsamlı bir Su Duvarı Panelleri yelpazesi üretiyoruz ve tedarik ediyoruz. |
| 5 | Tarafımızdan sunulan tüplerin, sürekli bir kanat malzemesi şeridi tüp üzerine spiral olarak sarıldığı için büyük bir iç basınca dayandığı bilinmektedir. |
| 6 | Bu tüplerin, artan bir ısı çıkışı ile sonuçlanan eşit bir şekilde ısı sağladığı bilinmektedir. |
| 7 | Kazandaki su duvar panellerinin ana işlevi, yüksek sıcaklıktaki alev veya bacadan çıkan ısıyı absorbe ederek borularda buhar veya sıcak su üreterek, haznedeki sıcaklığı düşürmektir. |
Uygulama
| 1 | Enerji tasarrufu sağlayan çevre koruma çin tedarikçisi CFB kazan için membran su duvarı, aralarında bir metal şerit ile veya bunlar olmadan birbirine kaynaklı borulardan yapılmış membran duvarlardır. |
| 2 | Bu duvarlar, kömür yanma odasının muhafazasını oluşturur. |
| 3 | Su cidarlı borular ayrıca evaporatör bölümü olarak da anılır;çoğunlukla sıvı halde bulunan ve kazanda yükseldikçe yavaş yavaş buharlaşan su içerirler. |
Not
| 1 | Mekanik ve ısı transferi gerekliliklerini karşılamak için kaynak penetrasyonunun kontrolü Kabul edilebilir toleranslarda deformasyonun kontrolü. |
| 2 | Paneller, kaynak ve ısıl işlemden sonra atölyede rutin olarak düzleştirme gerektirir, cevaplanması gereken soru, atölyenin başarılı bir saha kurulumu için gerekli boyutsal toleransları karşılayıp karşılayamayacağıdır. |
| 3 | Mevcut mağaza işleme prosedürleri, maliyet ve program ekleyecek aşırı kontroller eklenmeden olduğu gibi kullanılabilir mi? |
| 4 | Ön ısıtmanın önemi ve kaynak işlemi boyunca bakımının yapılması, maliyeti önemli ölçüde artıracak bir dizi elleçleme ve atölye işleme sorunlarına neden olabilir. |
