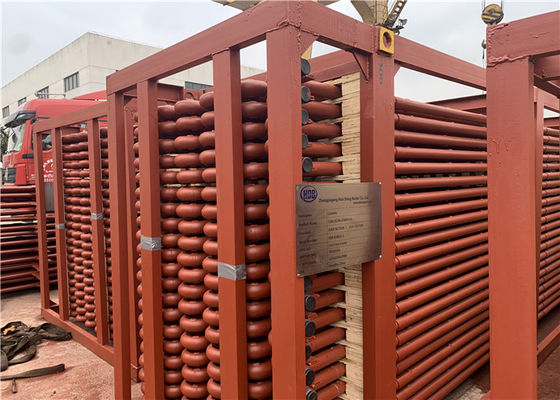

Kömür Yakıtlı Çelik EN3834 Egzoz Gazı Kazanı Ekonomizeri
Ürün Detayları
| Uygulama: | Santral Kazanı, Eşanjör | Malzeme: | paslanmaz çelik, Kazan çeliği, Çelik boru |
|---|---|---|---|
| Yakıtlar: | Kömürlü | Yüzey işleme: | Boyalı |
| yapı: | Yatay | Liman: | shanghai |
| Vurgulamak |
EN3834 Kazan Ekonomizörü,Kömür yakıtlı Kazan Ekonomizörü,EN3834 egzoz gazı ekonomizörü |
||
Ürün Tanımı
Gelişmiş Ekipmanlı Kazan İçin Çelik Kazan Ekonomizeri EN3834
Özet
Besleme suyundan kızgın buhara ısıtılan kazanda üç aşama vardır: besleme suyu ön ısıtması, buharlaştırma ve kızgınlık.Üç aşama, üç farklı ısıtma yüzeyinde tamamlanır.Kazan buhar ve su devresi, üç farklı ısıtma yüzeyinden ve bunların bağlantı borularından oluşur.Kazan ekonomizörleri bunlardan biridir ve besi suyunun ön ısıtması için doğru ekipmandır.Böylece kazan buhar ve su devresinde kazan çalışma sıvısı için en düşük sıcaklığa sahip ısıtma yüzeyidir.Bu ekipmanın içinden geçen çalışma sıvısı monofazik sudur (kaynamayan ekonomizör).
Çalışma prensibi
Kazan ekonomizörü, baca gazı ısısını kullanarak besleme suyunu ısıtmak için kullanılan bir tür ısı eşanjörüdür.Borunun dışından gelen baca gazı, yukarı ve aşağı çapraz akışla boru demetini temizleyerek ısıyı boru duvarına geçirir.Su aşağıdan yukarıya doğru akar ve boru duvarından ısıyı emer ve sıcaklığı yükselir.Bu şekilde sadece metal tüketiminden tasarruf etmek için ters akımlı ısı transferi yapmakla kalmaz, aynı zamanda su/buharın akması ve dışarı atılması ve korozyonun azaltılması için de iyidir.Bir tane daha, bu yol toz temizliği için iyi sonuç verir.
Fonksiyonlar
Ekonomizer kullanmanın kökeni, egzoz sıcaklığını düşürmek ve kazan verimini artırmak, yakıt tüketiminden tasarruf sağlamak için baca gazı atık ısısı kullanarak besleme suyunu ısıtmaktır.Kazan ekonomizerleri kullanılırsa, besleme suyu buharlaşma ısıtma yüzeyine gelmeden önce burada ısıtılır, bu nedenle buharlaşma ısıtma yüzeyinde emilen ısı ve ısıtma alanı kesinlikle azalır.Kazan ekonomizörleri ters akımlı yerleştirilmiştir.Çalışma sıvısının ortalama sıcaklığı, doğal sudan daha düşüktür ve ince duvarlı ve küçük çaplı boruların uygulanması için koşullar yaratmak için zorunlu akış uygular.Bütün yapı da çok sıkı.Bu nedenle, ısı transfer sıcaklık farkı ve ısı transfer katsayısı, aynı duman sıcaklık aralığına sahip konveksiyon buharlaşma tüp demetinden daha yüksektir.Konveksiyon buharlaşma boru demetlerinin yerini alacak kazan ekonomizörleri, metal tüketimini büyük ölçüde azaltabilir.Ayrıca, ısıtılmış besleme suyu buhar tamburuna gelir, bu şekilde su ve buhar tamburu duvarı arasındaki sıcaklık farkını azaltabilir ve sonuçta buhar tamburunun termal stresini azaltabilir.Yukarıdaki nedenlerden dolayı, artık ekonomizer, kazanların en önemli parçalarıdır.Böylece ekonomizörlerin fonksiyonlarını aşağıdaki gibi yazabiliriz:
1. Yakıt tasarrufu: Ekonomizerler kazanların arka kısmına yerleştirilmiştir.Bu şekilde duman ve gaz sıcaklıkları düşürülebilir, böylece yakıt tasarrufu sağlanabilir.
2.Buhar varillerinin çalışma koşullarını iyileştirin: Ekonomizerler nedeniyle, buhar tamburuna girerken besleme suyu sıcaklığı artar.Besleme suyu ile buhar tamburu duvarı arasındaki sıcaklık farkını ve ayrıca buhar tamburunun termal stresini azaltır, böylece buhar tamburlarının çalışma koşullarını iyileştirir ve servis ömrünü uzatır.
3. Kazan imalat maliyetini düşürün: Besleme suyu kazan ekonomizerlerinde ısıtıldığı için.Bazı yüksek fiyatlı yüksek sıcaklık su duvar panellerinin yerine kazan ekonomizörü olarak düşük sıcaklıklı yedek parçaların kullanılması, kazan üretim maliyetini düşürür.
Türler
Malzemelere göre ekonomizörler çelik boru ekonomizörler ve demir ekonomizörler olarak ikiye ayrılabilir.Şu anda, büyük ve orta hacimli kazanların çoğu, yüksek mukavemet ve güvenilir çalışma kabiliyetine sahip oldukları ve darbelere dayanabildikleri için çelik borudan yapılmış ekonomizörleri yaygın olarak kullanırlar, bu arada iyi ısı transferi performansına, küçük yapıya ve düşük maliyete sahiptirler.Zayıf bir nokta, kötü korozyon direncidir, ancak şimdi modern kazan besleme suyu sıkı bir şekilde arıtılmaktadır, bu nedenle sorun neredeyse çözülmüştür.
Çalışma akışkanının ısıtma uzantısına göre ise ekonomizerler kaynamayan ve kaynayan tiplere ayrılabilir.
1. Kaynama ekonomizörleri: çıkış suyu sıcaklığı sadece doğal sıcaklığa ulaşmakla kalmaz, aynı zamanda bir miktar suyu buharlaştırabilir, oran toplam besleme suyunun yaklaşık %10-15'idir, çok fazla akış direncine neden olması durumunda %20'den fazla değildir. çalışma sıvısına.
2. Kaynamayan ekonomizörler: Çıkış sıcaklığı verilen basınç altında kaynama noktasından 20-25 derece daha düşüktür.
Orta basınçlı kazanların çoğu kaynama tipi ekonomizör kullanır.Bunun nedeni, orta basınçlı kazanlarda suyun buharlaşma gizli ısısının yüksek olması ve ısıtılan suyun ısısının az olmasıdır.Bu nedenle bacalarda kararsız yanmaları önlemek ve çok düşük çıkış baca gazı sıcaklığının neden olduğu kızdırıcı olarak ısıtma yüzeylerinde artan metal tüketimini önlemek için buharlaştırılmak üzere bir miktar suyun kazan ekonomizerine gönderilmesi gerekir.Ayrıca, ekonomizör rolünü oynamaya yardımcı olabilir.
Süper yüksek basınçlı kazanlar çoğunlukla kaynatmayan tip ekonomizörler kullanır.Çünkü basınç yükseldikçe buharlaşma gizli ısısı azalır, ısıtılan suyun ısısı artar, bu nedenle su duvar panellerinde cürufun oluşmasını önlemek için ısıtılmak üzere bir miktar su göndermek gerekir. Fırın çıkışlarının ve fırının içindeki çok yüksek sıcaklıkların neden olduğu fırın çıkışlarının ısıtma yüzeyleri ve çıkış baca gazı.Bu nedenle, genellikle süper yüksek basınçlı kazanlar, kaynamayan tip ekonomizörler kullanır.
Hangi tip ekonomizerlerin dikkate alınması gereken ana faktör kazanın parametreleridir.Kazan parametreleri farklı olduğunda, çalışma sıvısını ısıtmak için üç aşamada ihtiyaç duyulan ısı absorpsiyon oranı farklılık gösterir.Bu nedenle, üç ısıtma yüzeyinin karşılık gelen düzenlemelerinin de değişmesi gerekir.Yüksek parametrelere sahip büyük ünitelerde, buharlaşmalı ısı absorpsiyonu daha azdır, ısıtma yoluyla suyun ısı absorpsiyonu, aşırı ısıtma yoluyla buharın ısı absorpsiyonu, yeniden ısıtma yoluyla ısı absorpsiyonu oldukça büyüktür.Bu nedenle, kaynamayan tip ekonomizörler, süper yüksek basınçlı üniteli kazanlar için ana tiptir.
Özellikler
| Tanım | Kazan ekonomizörü |
| Malzeme | Alaşımlı çelik, Karbon çeliği, SA210C ,SA213T22, vb. |
| Malzeme standardı | ASTM, EN veya ISO vb. |
| Boyut | özelleştirme |
| Ağırlık |
Min: 10 ton Maks.:1000 ton |
| Eritme Süreci: | EF+LF + VD |
| İşlem | Malzeme→Külçe → Sıcak/Soğuk Haddeleme→ Isıl işlem (Normalleştirme+ tavlama) → Muayene →kaba işleme→UT →2. Isıl işlem →finiş işleme →Muayene |
| UT standardı | ASTM A388 veya EN10228, vb. |
Kalite kontrol
1. Uygulanan malzeme bilgileri ile Darbe testi ve Mukavemet hesaplama raporu.
2. % 100 NDT (tahribatsız muayene) çelik levha, boru ve elektrot raporu
3. X-ray, γ-ray ve sıvı penetrant test inceleme raporu (kaynak dikişi): tüm kazanın kalitesini sağlamak için
4. Hidrolik test raporu: standart çalışma basıncını ve güvenliğini sağlayın
Ürün Özellikleri
