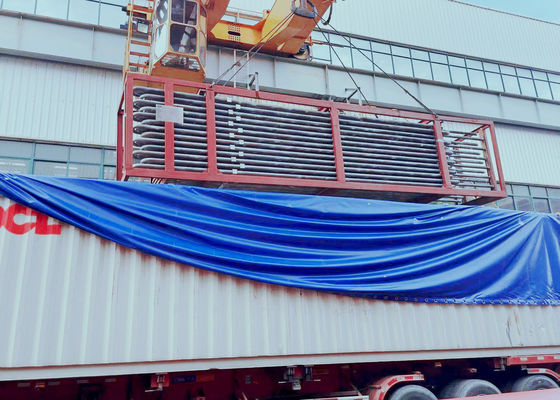

25TPH Kömür Yakıtlı + Biyokütle Kazanı için Karbon Çelik SA210A1 ASME Kızdırıcı Bobin

25TPH Kömür Yakıtlı + Biyokütle Kazanı için Karbon Çelik SA210A1 ASME Kızdırıcı Bobin

Parametreler: Kızdırıcı bobin

Çalışma prensibi

Kızdırıcı, buharı doyma sıcaklığından kızdırıcıya kazan tarafından ısıtan kısımdır.Ayrıca süper ısıtıcı olarak da adlandırılır.
Kızdırıcı, ısı transfer moduna göre konveksiyon tipi, radyant tip ve yarı radyant tipe ayrılabilir;
Yapının özelliklerine göre serpantin boru tipi, ekran tipi, duvar tipi ve duvar tipi olarak ayrılabilir.
Hepsi bir dizi paralel borudan ve giriş ve çıkış manifoldundan oluşur.
Çoğu endüstriyel kazanda kızdırıcı yoktur çünkü birçok endüstriyel işlem ve yardımcı program yalnızca doymuş buhar gerektirir.
Kızdırıcılar genellikle tüm buhar santralinin termal verimliliğini artırmak için elektrik santrallerine, lokomotiflere ve Deniz kazanlarına kurulur.

ürün tanıtımı

Reheater, aslında düşük basınçlı buharı iş bitiminde ısıtarak belirli bir sıcaklığa ulaşan bir tür buhar kızdırıcıdır.Yeniden ısıtıcının rolü, elektrik santralindeki sirkülasyonun termal verimliliğini daha da iyileştirir ve buhar türbininin son kademe kanadının buhar sıcaklığını izin verilen aralıkta kontrol eder.
Yeniden ısıtıcı, buhar türbininden gelen buharı aşırı ısıtılmış buhara dönüştüren bir kazandır.
Yeniden ısıtıcının iki işlevi vardır: biri, türbin kanadını korumak için faydalı olan su buharının nemini azaltmaktır;
İkincisi, buhar türbininin bağıl ve mutlak iç verimliliği geliştirilebilir.

Detaylar

• kızdırıcı

Genellikle 30 ~ 60 mm. Akış kızdırıcının en yaygın türü serpantin borudur. Daha yoğun bir boru grubuna sahiptir, baca gazı sıcaklığının 450 ~ 1000 ℃'lik bacasında, dikey ve yanal erozyonun baca gazında dekore edilmiştir. Baca gazı esas olarak ısıyı konveksiyon yoluyla boruya aktarır ve ısının bir kısmı radyasyon tarafından emilir. Plaka tipi kızdırıcı, fırının üst kısmında veya çıkışında düzenlenmiş, radyasyon veya yarı-radyasyon tipi kızdırıcı. Birincisi fırın alevinden radyan ısıyı emerken, ikincisi de bir miktar konveksiyon ısısını emer. 10 mpa'nın üzerindeki elektrik santrali kazanlarında, ısı emilimini artırmak için hem ekran tipi hem de serpantin tipi kızdırıcı yaygın olarak kullanılır. Duvar fırının iç duvarına uygulanan kızdırıcı, nadiren kullanılan radyan kızdırıcıdır. Duvara monte kızdırıcı, fırın üst ve konveksiyon fl duvarını oluşturmak için büyük kapasiteli elektrik santrali kazanında kullanılır.ue.Resim birkaç kızdırıcının düzenini göstermektedir. Kızdırıcılı küçük kapasiteli endüstriyel kazanlar, gereksinimleri yalnızca tek kademeli kızdırıcı ile karşılayabilir.

• ara ısıtıcı

Yeniden ısıtıcı düzeni, konveksiyon, radyasyon ve yarı radyasyon dahil olmak üzere kızdırıcı düzenini takip eder.

Konveksiyonlu ara ısıtıcı ters akışlı, aşağı akışlı ve karışık akışlı, tek serpantinli, çift serpantinli, çoklu serpantinli, paralel ve kademeli, dikey ve yatay tipte, ön duvara paralel ve ön duvara diktir. Konveksiyonlu ara ısıtıcı ana ara ısıtıcıdır. konveksiyon ısısını emer.

Radyant ara ısıtıcı, fırın radyasyonunu soğuran ara ısıtıcıyı ifade eder.

Yarı radyant ara ısıtıcılar (plaka kızdırıcı), fırından daha fazla radyasyonu (toplam ısının 1/2'sinden fazlası) emen ara ısıtıcıları ifade eder.

Yeniden ısıtıcının malzeme seçim prensibi, kızdırıcınınkiyle aynıdır.Yeniden ısıtma buharı, soğutma kapasitesinde kızdırıcıdan daha düşük olduğundan, tasarım duvar sıcaklığı genellikle aynı sıcaklık seviyesindeki kızdırıcınınkinden daha yüksektir. Yüksek sıcaklık yeniden ısıtıcılarının metal boruları genellikle alaşımlı çelikten yapılır (% 5'ten fazla alaşım içeren metal borular). elemanlar).Örneğin, 12CrlMoV, çelik 102, sa213-t91, sa213-tp304, sa213-tp347, vb.

Kur Şirket

Hua Dong Boiler, American Covanta Energy Company, AMEC Foster Wheeler Company, ALSTOM, Oriental Boiler Limited by Share Ltd., Harbin electric LLC, Wuxi Hua Guang Boiler Co. , Ltd., Hangzhou Kazan Group Co., Ltd.
