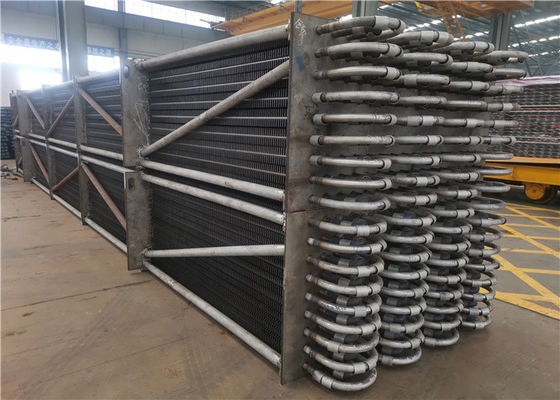

4kW Dikey Fin Tüpü Termal Stresi Azaltmak Kazan Ekonomizeri

Santralde Dikey Spiral Fin Tüp Ekonomizörü Termal Stresi Azaltır

Ekonomizör Açıklaması

Ekonomizer, yüksek sıcaklıktaki ısıyı emdiği için, egzoz dumanının atık ısısını geri dönüştürmek, kazan besleme suyunu buhar tamburu basıncı altında doymuş suyun ısıtma yüzeyine ısıtmak için kazan kuyruk bacasının alt kısmına monte edilen bir cihazdır. baca gazı, baca gazının egzoz sıcaklığını düşürür, enerji tasarrufu sağlar ve verimliliği artırır, bu nedenle ekonomizer olarak adlandırılır.

H-tipi kanatlı boru ekonomizeri, h-tipi kanatlı boru (H-tipi kanatlı boru, kanatlı boru, kelebek boru olarak da adlandırılır) ile bir araya getirilen verimli bir ısı transfer ekonomizörüdür.

1. Yapı: Temel form "H" tipi ve çift "H" tipidir, sıraya göre düzenlenmiştir.

2. Performans özellikleri:

(1) çıplak tüp ekonomizer yerine H tipi kanatlı tüp ekonomizerli ekonomizör, baca gazı sirkülasyon bölümünü artırmak, duman hızını azaltmak, aşınmayı azaltmak için ısı transfer alanını artırabilir, boru düzenlemesi sayısını azaltabilir. borunun aşınma oranı, baca gazı akış hızının 3.33 gücü ile orantılıdır, eğer baca gazı hızı 9M/s'den 7m/s'ye düşürülürse, aşınma oranı orijinalin %43'üne düşecektir. zaman, deney kanatlı tüpün kendisinin uçucu külü tüp sırasının ortasına konsantre etme etkisine sahip olduğunu gösterir, bu nedenle kanatlı tüp ekonomizörü yapı üzerindeki aşınmayı azaltma etkisine sahiptir.

(2) H tipi kanatlı boru, çift borulu "çift H" tipi kanatlı boru olarak üretilebilir, yapısı serttir, uzun boru sırası durumunda kullanılabilir.

(3) H tipi kanatlı boru ekonomizeri sıraya dizilmiştir.H-tipi kanat, alanı hava akışı üzerinde akış etkisi olan birkaç küçük alana böler, böylece aşınma büyük ölçüde azalır.

(4) H-tipi kanat, her iki tarafta düz kanalların oluşması nedeniyle en iyi kurum üfleme etkisini elde edebilir.

(5) Kompakt alan, toplam ağırlık büyük ölçüde azalır, maliyeti düşürür.

(6) Enerji tasarrufu ve daha az güç tüketimi: Jeneratör setinin ekonomizeri, jeneratörün duman ısı kaybını en az üçte ikisini ve bir ton buhar başına sadece 2 ~ 4kW güç tüketimini azaltabilir.

(7) Basit kullanım ve bakım; İşçilikten tasarruf: ekonomizör genel montaj fabrikası, daha az hareketli parça, basit yapı, kurulumu kolay. Yüksek düzeyde otomasyon, basit kullanım ve bakım, operasyon personelini azaltabilir.

İşlev

1. Düşük sıcaklıktaki baca gazının ısısını emer, duman egzoz sıcaklığını düşürür, duman kaybını azaltır ve yakıt tasarrufu sağlar.

2. Besleme suyu tambura girmeden önce ekonomizörde ısıtıldığından, besleme suyunun ısıtma yüzeyindeki ısı emilimi azalır ve ekonomizör, yüksek maliyetli buharlaşmalı ısıtma yüzeyinin bir kısmını değiştirmek için kullanılabilir.

3. Besleme suyu sıcaklığı yükseltildiğinde, buhar tamburunun hizmet ömrünü uzatmak için duvar sıcaklığı farkı azaltılacak ve termal stres buna bağlı olarak azaltılacaktır.

Şartname

Başvuru

İlgili Sanayi: Combined döngü enerji santrali,Isı geri kazanımlı buhar jeneratörü(HRSG).

Ekonomizörler yaygın olarak bir sistemin parçası olarak kullanılır. ısı geri kazanımlı buhar jeneratörü (HRSG) bir kombine çevrimenerji santrali.Bir HRSG'de su bir ekonomizörden geçer, ardından birKazan ve sonra bir kızdırıcı.Ekonomizer, kazanın debileri ve tasarımı göz önüne alındığında, kaynatılmak için çok soğuk olan sıvı su ile kazanın taşmasını da önler.
