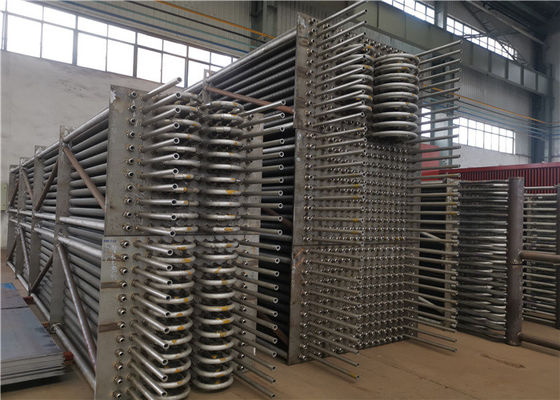

EN10228 Yatay Spiral Fin Borulu Santral Ekonomizörü
Ürün Detayları
| tip: | tutumlu kimse | Uygulama: | elektrik santrali / WTE / atık yakma |
|---|---|---|---|
| Çıktı: | Sıcak Su / Buhar | Yakıtlar: | Kömür, Yağ; Biyokütle |
| Malzeme: | Karbon Çelik, Alaşımlı Çelik, Paslanmaz Çelik vb. | Standart: | ASME, GB, ISO |
| Vurgulamak |
Fin Tüplü Santral Ekonomizer,EN10228 Santral Ekonomizör,EN10228 Fin Tüplü Ekonomizör |
||
Ürün Tanımı
Santralde Dikey Spiral Fin Tüp Ekonomizörü Termal Stresi Azaltır
Ekonomizör Açıklaması
Ekonomizer, yüksek sıcaklıktaki ısıyı emdiği için, egzoz dumanının atık ısısını geri dönüştürmek, kazan besleme suyunu buhar tamburu basıncı altında doymuş suyun ısıtma yüzeyine ısıtmak için kazan kuyruk bacasının alt kısmına monte edilen bir cihazdır. baca gazı, baca gazının egzoz sıcaklığını düşürür, enerji tasarrufu sağlar ve verimliliği artırır, bu nedenle ekonomizer olarak adlandırılır.
Borulu ekonomizer basınçla sınırlı değildir ve kaynatma tipi olarak kullanılabilir.Genellikle 32 ~ 51 mm dış çapa sahip karbon çelik borudan yapılır.Isı transferini iyileştirmek için boruya kanatçıklar eklenir.Borulu ekonomizör, yatay olarak düzenlenmiş paralel kavisli borulardan (serpantinler olarak bilinir) oluşur.
Spiral kanatlı boru, çelik şeridin yüksek frekanslı kaynak yöntemiyle spiral yol boyunca çıplak boru üzerine kaynaklanmasıyla oluşturulur.Kanatlı malzeme sarma işlemi ve yüksek frekanslı kaynak yoluyla spiral kanatlı boru, kanat ve boru basıncını bir bütün olarak eritebilir, temas termal direnci yaklaşık 0'dır ve alternatif termal strese dayanabilir.Kaynak sonrası deformasyon olmaması, taban borunun taşıma kapasitesini zayıflatmamak için, kanattan taban borunun iç duvarına ısı transferine elverişlidir. Spiral kanatlı boru ile sarılmış serpantin boru (dirsek kısmı kanatlı) ekonomizer yani spiral kanatlı ekonomizerin ısıtma yüzeyi olarak tüp grubundan oluşmaktadır.
Özellikler
| Açıklama | ekonomizer |
| Malzeme | Alaşımlı çelik, Karbon çeliği, SA210C ,SA213T22, vb. |
| Malzeme standardı | ASTM, EN veya ISO vb. |
| Boyut | özelleştirme |
| Ağırlık |
Min: 10 ton Maks.:1000 ton |
| Eritme Süreci: | EF+LF + VD |
| İşlem | Malzeme→Külçe → Sıcak/Soğuk Haddeleme→ Isıl işlem (Normalleştirme+ tavlama) → Muayene →kaba işleme→UT →2. Isıl işlem →finiş işleme →Muayene |
| UT standardı | ASTM A388 veya EN10228, vb. |
Başvuru
Tipik ticari ve endüstriyel uygulamalarda kazanın çalışması sırasında yakıtın ısıl değerinin yaklaşık %10-20'si baca gazları ile atmosfere atılır.Baca ekonomizörleri, bu baca gazı enerji kaybının önemli miktarlarını geri kazanmak ve böylece kazan sistemi verimliliğini büyük ölçüde artırmak için tasarlanmıştır.Ekonomizer seçerken dikkat edilmesi gereken birkaç nokta vardır:
• Gaz tarafı Basınç Düşüşü.Kazan yığınına eklenen geri basınç, yanma havası fanı çıkış kapasitesini etkiler.Uygun bir sistem çalışması ve kapasitesi sağlamak için ekonomizör ve yanma havası fan(lar)ı uygun şekilde boyutlandırılmalıdır.
• Besleme Suyu Sıcaklığı.Tüp korozyonunu önlemek için ekonomizere giden besleme suyunun havası alınmalı ve sıcaklık ayar noktası minimum 220oF'de olmalıdır.
• Su Tarafı Basınç Düşüşü.Besleme suyu pompaları, ekonomizer basınç düşüşünü karşılayacak şekilde boyutlandırılmalıdır.Ek olarak, ekonomizerden uygun akış hızlarını sağlamak için sürekli modülasyonlu bir besleme suyu sistemi gereklidir.
Ekonomizer Çalıştayı
