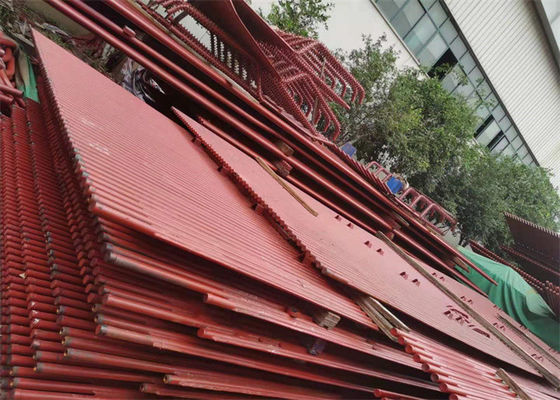

76 Mm Santral Isı Korumalı Gaz Kazan Suyu Duvar Panelleri
Ürün Detayları
| Kapasite: | 300-30 | Garanti: | 1 yıl |
|---|---|---|---|
| ağırlık: | özel yapılmış | renk: | Özelleştirilmiş |
| Fiyat: | competitive price | Boru malzemesi: | Paslanmaz Çelik / CS/ Alaşımlı Çelik |
| Vurgulamak |
Gaz kazanı Su Duvar Panelleri,76mm Su Duvar Panelleri,76mm membran su duvar kazanı |
||
Ürün Tanımı
Santral Isı Koruma Gazlı Sıcak Su Kazanı Yedek Parçaları Su Duvar Panelleri
Ürün Bilgisi
Bir kazandaki su duvarı, su borulu bir kazandaki refrakter ve borulardan oluşan herhangi bir fırın duvarıdır.Borular eşit aralıklarla yerleştirilmiştir ve genellikle sırayla kazanın ana üretim bankasına bağlanan başlıklara bağlanır.Aksi takdirde atmosfere kaçacak ısıyı yakalamaları ve kazandaki suyu ısıtmaya yardımcı olmaları bakımından burada iki yönlü bir amaca hizmet ederler.Ayrıca refrakterin serin kalmasına da yardımcı olurlar..Bu, refrakterin dökülmesini önler.
Kazan suyu duvarları, aralarında metal bir şerit bulunan veya olmayan borulardan oluşan membran duvarlardır.Bu duvarlar, kömür yanma odasının muhafazasını oluşturur.Su cidarlı borular ayrıca evaporatör bölümü olarak da anılır;çoğunlukla sıvı halde bulunan ve kazanda yükseldikçe yavaş yavaş buharlaşan su içerirler.
Membran su duvarımız, gelişmiş üretim birimimizde yüksek kaliteli hammadde ve çağdaş üretim ekipmanları kullanılarak üretilmektedir.Sunulan ürün yelpazesi, değerli müşterilerimizin gereksinimlerine göre çeşitli boyut, şekil ve özelliklerde mevcuttur.Ayrıca, bunlar müşterilere taahhüt edilen zaman çerçevesinde teslim edilir..
Şartname
| İsim | Membran su paneli |
| Malzeme | Karbon çeliği, Alaşım Çelik,vesaire. |
| Tüp boyutu | Φ38 - 76 mm, Özelleştirme |
| Standart | ISO, ASME |
| modeli | çivili |
| Boyut | özelleştirme |
| Üretim süreci | Malzeme→Külçe → Sıcak/Soğuk Haddeleme→ Isıl işlem (Normalleştirme+ tavlama) → Kontrol →parlatma→Tüp birleştirme kaynağı→toplantı →Kaynak →Muayene→Isıl işlem→Hidrolik basınç testi→Tablo→ Ambalajlama |
| Yükleme konumu | Kazan yanma odasının etrafında |
İnşaat Detayları
Membran su soğutma duvarının kombinasyon özellikleri aşağıdaki gibidir:
1. Parçalı boru sırası kombinasyon çerçevesine kaldırıldığında boru sırasının genişliğini, uzunluğunu, düzlüğünü ve diyagonalini kontrol edin ve ayarlayın. Tüp sırasının genişliği belirtilen boyuttan daha büyük veya daha az ise, kanat uygun uzunlukta kesilir, belirtilen boyuta ayarlanır ve ardından yeniden kaynak yapılır. Boru sırasının diyagonal farkı lOmm'yi aştığında, diyagonal farkı ortadan kaldırmak için borular arasındaki mesafeyi azaltmak için daha büyük boyutlu bazı borular arasındaki kanatlar kesilebilir ve daha sonra kanatlar kaynaklanabilir. Boru sırasının düzensizliği izin verilen aralığı aştığında, krikonun üst basıncını düzeltmek için portal çerçevesi kullanılabilir.
2. Boru sırasının alın eklemi, tek bir borununkinden farklıdır. Tek bir borunun kaynak eklemi, kaynaktan sonra yaklaşık 1-2 mm küçülür, bu da diğer borular üzerinde hiçbir etkisi yoktur. Ancak boru sırası aynı değildir, iki bölüm boru sıra alın kaynağı, kaynak sırasının bir tarafından diğer tarafına ise, deformasyonun neden olduğu borunun ucuna kaynak çok büyüktür.Bu nedenle, alın kaynağından önce, bu kaynağın alın açıklığı eklem kapsamlı bir şekilde ölçülmeli ve alın açıklığına göre çok küçük, orta, çok büyük sınıflandırma, alın açıklığı çok büyük veya çok küçükse, orta derecede kısa bir boru ile değiştirilen boruyu kesme yöntemini almalıdır. bu sefer kaynağın büzülmesinden dolayı daha büyük boşluklu boru lehimlenebilir hale gelecektir.Boru kaynağının büzülme deformasyonunu azaltmak için simetri ve çapraz kaynak yöntemi benimsenmelidir.
3. Ön ve arka su soğutma duvarının alt kısmı fırın tabanına (soğuk kül kovası) sahiptir ve arka su soğutma duvarının üst kısmı alev açısına sahiptir, bu nedenle bileşenin boyutu daha büyüktür ve şekli daha özeldir , bu yüzden birleştirmek zordur.
4. Arka su duvarı borusunun tek geçişli bilyesi diğer ısıtma yüzeyi borularından farklıdır. Üst başlık kutusundaki arka su duvarı aleve dayanıklı bir Açıya sahip olduğundan, aleve dayanıklı Açı bükme borusunun sayısı arka borununkiyle aynıdır. su duvarı, aleve dayanıklı Açının sertliğini arttırmak için, ayrıca önemli sayıda aralıklı düz boru (çoğu fırın tipi) vardır. dal borusu) monte edilmiştir. Düz boruya ve üstteki müttefik tank arasındaki bağlantı, Φ 5 mm veya Φ 10 mm sınırlayıcı ile donatılmıştır. Bu şekilde, çalışma ortamı bükülmüş borunun çoğu, soğutmaya elverişlidir. Alev açısı ve çalışma ortamı bükülmüş borunun küçük bir kısmı, düz borunun ve kavisli borunun, iç gerilimi azaltmak için karşılık gelen genleşme miktarına sahip olmasını sağlar, böylece topun içinden geçme zorluğu artar.
Ek olarak
| 1 | Atık Isı geri kazanım kazanlarında su duvar panelleri kullanılmaktadır. |
| 2 | Su duvar panelleri üretiyoruz, bunlar müşterilerin çizimlerine ve özelliklerine göre karbon çelik borulardan imal ediliyor. |
| 3 | İmalat sırasında bükülmüş kısımlarda ovallik ve incelme olmasına özen gösterilmektedir. |
| 4 | Kapsamlı bir Su Duvarı Panelleri yelpazesi üretiyoruz ve tedarik ediyoruz. |
| 5 | Tarafımızdan sunulan boruların, boru üzerine sürekli bir kanat malzemesi şeridi spiral olarak sarıldığı için büyük bir iç basınca dayandığı bilinmektedir. |
| 6 | Bu tüplerin, artan bir ısı çıkışı ile sonuçlanan eşit bir şekilde ısı sağladığı bilinmektedir. |
| 7 | Kazandaki su duvar panellerinin ana işlevi, yüksek sıcaklıktaki alev veya bacadan kaynaklanan ısıyı absorbe ederek borularda buhar veya sıcak su üreterek, haznedeki sıcaklığı düşürmektir. |
Başvuru
| 1 | CFB kazan için enerji tasarrufu sağlayan çevre koruma çin tedarikçisi membran su duvarı, aralarında bir metal şerit ile veya bunlar olmadan birbirine kaynaklı borulardan yapılmış membran duvarlardır. |
| 2 | Bu duvarlar, kömür yanma odasının muhafazasını oluşturur. |
| 3 | Su cidarlı borular ayrıca evaporatör bölümü olarak da anılır;çoğunlukla sıvı halde bulunan ve kazanda yükseldikçe yavaş yavaş buharlaşan su içerirler. |
