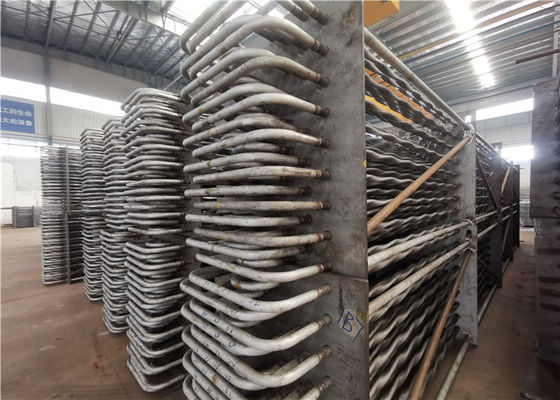

Yatay Spiral Borulu Bükümlü Yoğuşmalı Kazan Ekonomizeri

Yatay Spiral Borulu Bükümlü Borulu Eşanjör Ekonomizer

Ekonomizör / Isı eşanjörü Açıklama

Isı eşanjörü, ısının bir kısmını sıcak akışkanlardan soğuk akışkanlara aktarmak için bir cihazdır.Eşanjör, kimya, petrol, enerji, gıda ve diğer birçok endüstriyel üretimde önemli bir rol oynamaktadır.Isı eşanjörü, kimyasal üretimde ısıtıcı, soğutucu, kondenser, evaporatör ve reboiler vb. olarak yaygın olarak kullanılmaktadır.

Spiral yassı borunun üretim süreci, "düzleştirme" ve "sıcak bükme" işlemlerini içerir. Geliştirilmiş büküm borulu ısı eşanjörü, geleneksel kabuk ve borulu ısı eşanjörü kadar basittir, ancak birçok heyecan verici gelişme vardır.Aşağıdaki teknik ve ekonomik faydaları elde etmiştir: geliştirilmiş ısı transferi, azaltılmış ölçekleme, gerçek karşı akım, düşük maliyet, titreşim yok, yerden tasarruf, bölme elemanı yok.

Tüpün benzersiz yapısı nedeniyle, tüp ve kabuk aynı anda spiral hareket halindedir, bu da türbülans derecesini arttırır. Isı eşanjörünün toplam ısı aktarım katsayısı, geleneksel ısı eşanjöründen %40 daha yüksektir, basınç düşüşü hemen hemen aynıdır. Isı eşanjörünü monte ederken, spiral düz boru ve düz boru da kullanılabilir. Isı eşanjörü, ASME standartlarına sıkı sıkıya uygun olarak üretilmiştir. Kabuk ve borulu ısı eşanjörleri ve geleneksel cihazların kullanıldığı yerlerde, bu tür ısı eşanjörleri değiştirilebilir. Ortak kabuk ve borulu ısı eşanjörü ile plaka ve çerçeve ısı transfer ekipmanının en iyi değerini elde edebilir ve kimya ve petrokimya endüstrisinde geniş uygulama beklentisine sahiptir.

Özellikler

Başvuru

Tipik ticari ve endüstriyel uygulamalarda kazanın çalışması sırasında yakıtın ısıl değerinin yaklaşık %10-20'si baca gazları ile atmosfere atılır.Baca ekonomizörleri, bu baca gazı enerji kaybının önemli miktarlarını geri kazanmak ve böylece kazan sistemi verimliliğini büyük ölçüde artırmak için tasarlanmıştır.Ekonomizer seçerken dikkat edilmesi gereken birkaç nokta vardır:

• Gaz tarafı Basınç Düşüşü.Kazan yığınına eklenen geri basınç, yanma havası fanı çıkış kapasitesini etkiler.Uygun bir sistem çalışması ve kapasitesi sağlamak için ekonomizör ve yanma havası fan(lar)ı uygun şekilde boyutlandırılmalıdır.

• Besleme Suyu Sıcaklığı.Tüp korozyonunu önlemek için ekonomizere giden besleme suyunun havası alınmalı ve sıcaklık ayar noktası minimum 220oF'de olmalıdır.

• Su Tarafı Basınç Düşüşü.Besleme suyu pompaları, ekonomizer basınç düşüşünü karşılayacak şekilde boyutlandırılmalıdır.Ek olarak, ekonomizerden uygun akış hızlarını sağlamak için sürekli modülasyonlu bir besleme suyu sistemi gereklidir.
