Isıya Dayanıklı Firma Yapısı ASME Standart Kızdırıcı Bobin
Ürün Detayları
| Tüp malzemesi: | <i>SA106 Gr.</i> <b>SA106 Gr.</b> <i>B and SA192M</i> <b>B ve SA192M</b> | Ürün adı: | Arka Duvar ve Evaporatör |
|---|---|---|---|
| Standart: | BENİM GİBİ | Uygulama: | Şeker Fabrikası ve Santral Kazanları |
| Kelime: | Evaporatör Bataryaları ve Serpantin Bataryaları | Kanat malzemesi: | Q235B |
| Vurgulamak |
ısıya dayanıklı Kızdırıcı Bobin,sağlam yapı Kızdırıcı Bobin,ısıya dayanıklı kazan kızdırıcı |
||
Ürün Tanımı
Yüksek sıcaklık Evaporatör Serpantin Bobinleri Grubu ASME Standardı
Tanıtım
30 yılı aşkın bir süredir Hua Dong Kazan, kazan yedek parçalarımızı sürekli olarak yenilemekte ve geliştirmektedir.Bükme, kaynak ve tasarımdaki gelişmeler, ürünlerimizin hem Avrupa hem de Amerika standartlarını karşılamasını sağlayarak güvenilir bir performans sağlar.
Serpantin tüp, bir düzlemde birkaç kez dönen ve dönen bir tüptür.Ekonomizer, kızdırıcı ve yeniden ısıtıcı gibi kazanın konveksiyonlu ısıtma yüzeyi, yatay ve dikey düzen ile kayış boyunca serpantin borunun yapısını benimser.
Evaporatif boru demeti, esas olarak küçük ve orta kapasiteli kazanlarda konveksiyon ısı transferini emen bir buharlaşmalı boru demetidir.Genellikle üst ve alt tamburla bağlantılı yükselen ve alçalan tüplerden oluşan yoğun kademeli tüp sistemi demetidir.Buharlaşma borusu demeti boru ısı yükü yüksektir, borunun bu kısmı aşağıdan yukarıya doğru sıcak su ile buhara dönüşür;Ana işlevi, ısıyı suya ve buhara emmek ve kazan suyu döngüsünün yükselen parçası olarak hizmet etmektir.
1. Malzeme bileşimi: Yılan benzeri borulardan (karbon çeliği, alaşımlı çelik veya ısıya dayanıklı çelik vb.) ve toplama kutuları ve diğer destekleyici malzemelerden oluşur.Tüpler genellikle kullanıcının ihtiyaçlarına göre ayrı ayrı 32, 38, 42 veya diğer tip özelliklere sahiptir.
2. Düzenleme: dikey veya yatay yerleşim.
3. Özellikler: güzel görünüm, boyut, doğruluk, birinci sınıf bükme ve kaynak teknolojisi, birinci sınıf algılama ekipmanı.
kızdırıcı
Fosil yakıtlı enerji santralleri genellikle buhar üretim fırınında bir kızdırıcı bölümüne sahiptir. Buhar, buhar tamburunun içindeki kurutma ekipmanından fırındaki bir dizi tüp olan kızdırıcıya geçer.Burada buhar, borunun dışındaki sıcak baca gazlarından daha fazla enerji alır ve sıcaklığı artık doyma sıcaklığının üzerinde aşırı ısıtılır.
ara ısıtıcı
Enerji santrali fırınları, boruların dışında sıcak baca gazlarıyla ısıtılan boruları içeren bir yeniden ısıtma bölümüne sahip olabilir.Yüksek basınçlı türbinden çıkan egzoz buharı, orta ve ardından düşük basınçlı türbinleri çalıştırmadan önce daha fazla enerji toplamak için bu ısıtılmış borulardan geçirilir.
|
Tip
|
Avantajlar
|
Dezavantajları
|
destekleyici yöntem
|
|
kolye tipi
|
1.Firma yapısal destek
|
1. Yoğunlaştırılmış buhar nedeniyle akış tıkanması 2. Altta biriken suyu boşaltmak için yavaş yeniden başlatma gerekir.
|
yukarıdan desteklenir
|
|
ters tip
|
1. Yoğunlaştırılmış buharın uygun şekilde boşaltılması
|
1. Özellikle yüksek hızlı gaz akışında yapısal sertlik eksikliği
|
Aşağıdan desteklenir
|
|
yatay tip
|
1. Uygun drenaj
2. İyi yapısal sertlik
|
1. Alevi doğrudan görmezler, bu nedenle esas olarak konvektif tiptedirler.
|
Genellikle ana fırına paralel dikey gaz kanallarında desteklenir.
|

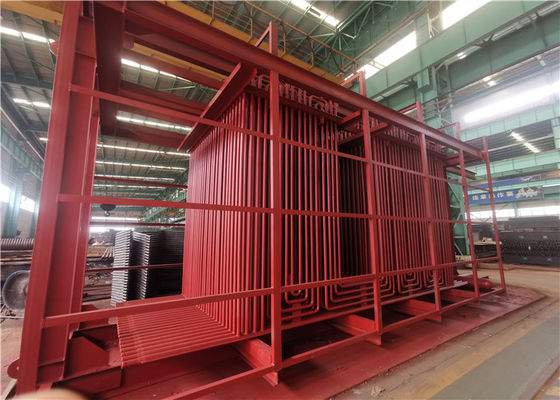

Buradaki çizim, referansınız için membran duvarlı ve evaporatör bobinli evaporatör tertibatıdır.
Bu proje aynı zamanda buhar tamburu+başlık+ekonomizeri de içermektedir.
| TASARIM VE İMALAT KODU | ASME BÖLÜM I, 2019 BASIM |
| TASARIM BASINCI | 8.1 MPa |
| MAKS.İZİN VERİLEN ÇALIŞMA BASINCI | 8.1 MPa |
| TASARIM SICAKLIĞI | 320℃ |
| HİDROSTATİK TEST BASINCI | 12.2 MPa |
| AŞINMA PAYI | 0,5 mm |
