ASME Standart Evaporatör Grubu Kazan Membran Duvarı
Ürün Detayları
| Tüp malzemesi: | <i>SA106 Gr.</i> <b>SA106 Gr.</b> <i>B and SA192M</i> <b>B ve SA192M</b> | Ürün adı: | Arka Duvar ve Evaporatör |
|---|---|---|---|
| Standart: | BENİM GİBİ | Uygulama: | Şeker Fabrikası ve Santral Kazanları |
| Kelime: | Evaporatör Bataryası ve Membran Duvarı | Kanat malzemesi: | Q235B |
| Vurgulamak |
ASME Standart Kazan Membran Duvarı,Arka Duvar Kazan Membran Duvarı,ASME Standart Kazan Su Duvarı |
||
Ürün Tanımı
Pakistan'a Kazan Membran Duvarlı ASME Standart Evaporatör Grubu İhracatı
Tanıtım
Su duvar panelleri, kazanın köşesine yerleştirilmiş çok sayıda çelik borudan oluşan kazanların ana ısıtma yüzeyidir.İçeride akan su veya buhar bulunur ve dış kısım, kazanın fırınındaki alevin ısısını kabul eder ve esas olarak fırındaki yüksek sıcaklıktaki yanma ürünlerinin radyasyon ısısını emer.Çalışma sıvısı içinde yükselir ve ısı ile buharlaşır.
Serpantin tüp, bir düzlemde birkaç kez dönen ve dönen bir tüptür.Ekonomizer, kızdırıcı ve yeniden ısıtıcı gibi kazanın konveksiyonlu ısıtma yüzeyi, yatay ve dikey düzen ile kayış boyunca serpantin borunun yapısını benimser.
Evaporatif boru demeti, küçük ve orta kapasiteli kazanlarda esas olarak konveksiyon ısı transferini emen serpantin boru demetidir.Genellikle üst ve alt tamburla bağlantılı yükselen ve alçalan tüplerden oluşan yoğun kademeli tüp sistemi demetidir.Buharlaşma borusu demeti boru ısı yükü yüksektir, borunun bu kısmı aşağıdan yukarıya doğru sıcak su ile buhara dönüşür;Ana işlevi, ısıyı suya ve buhara emmek ve kazan suyu döngüsünün yükselen parçası olarak hizmet etmektir.
Yapı tipine göre ise üç ana tip vardır: çıplak boru tipi, membran tipi ve dikme boru tipi.
Membran su duvarı, boru ve kanatlardan oluşan hava geçirmez bir yapıdır. Avantajları, ocakta daha az hava sızıntısı;boru döşeme duvarı, çelik yapıya daha az yük ve daha düşük kazan maliyeti kullanabilir;kullanımı kolay süspansiyon yapısı ve büyük ölçekli mekanize üretim, yüksek montaj oranı, düşük ısı depolama kapasitesi için uygun ve termal genleşme sistemini iyileştiren ve başlatma ve kapatma süresini kısaltan.Dezavantajı, üretim sürecinin karmaşık olmasıdır.Membranlı su duvarı genellikle büyük kapasiteli, yüksek sıcaklık ve yüksek basınçlı kazanlarda kullanılır.
Farklı üretim prosesine göre, membran su duvarı üç tipe ayrılabilir (bkz. Şekil 1):1.rolled fin borular, daha az kaynak iş yükü ile sıralar halinde kaynaklanır, ancak fin borular pahalıdır.2. çıplak boru ve kanat (yassı çelik), düşük malzeme maliyetine sahip olan ve çeşitli sahaların gereksinimlerini kolayca karşılayabilen sıralar halinde kaynaklanır, ancak yassı çelik yüksek hassasiyet ve bitirme ekipmanı gerektirir. borular, çoğunlukla borular arasındaki küçük adım için kullanılan kaynak telinin doldurulmasıyla oluşturulur.Membran su duvarının boruları arasındaki adım, kazan basıncı ve fırın ısı yükü gibi faktörlerle ilgilidir, genellikle s/d 1.2-1.5'tir.
Membran duvarlar, enerji santrali kazanları ve endüstriyel kazanlar için ısıtma yüzeyleri olarak yaygın olarak kullanılmaktadır.
Membran su duvarının güçlü noktaları
(1) Fırın duvarının sızdırmazlığını sağlayın ve yanma odasındaki hava sızıntısını azaltın.
(2) Yanma odasında tam su soğutmasının gerçekleştirilmesi, yoğun yanma koşullarında koklaşmayı önlemek için faydalıdır.
(3) Küçük ısı depolama kapasitesi, hızlı sıcaklık artışı ve yanma odasında hızlı soğutma nedeniyle kazanların çalıştırılması ve kapatılması soğutma süresi kısaltılabilir.
(4) Kazan çerçevesinin yükünü büyük ölçüde azaltan ve süspansiyon ve kaldırma için uygun olan boru döşeme fırını duvarı uygundur.
(5) Çıplak boru tipi ile karşılaştırıldığında, borunun ısı emme kapasitesi artırılmıştır.
(6) Kazan bileşenlerinin montaj başına derecesini iyileştirir, kurulum iş yükünü kolaylaştırır ve azaltır

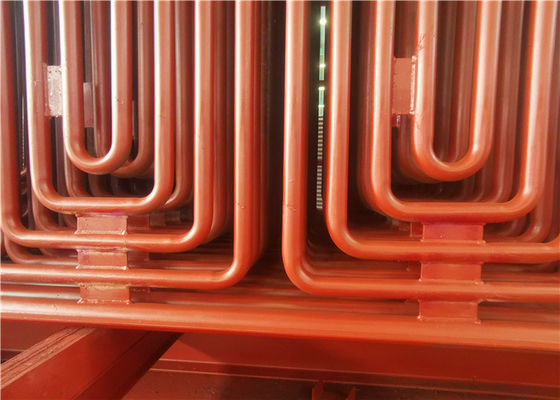

Buradaki çizim, referansınız için membran duvarlı ve evaporatör bobinli evaporatör tertibatıdır.
Bu proje aynı zamanda buhar tamburu+başlık+ekonomizeri de içermektedir.
| TASARIM VE İMALAT KODU | ASME BÖLÜM I, 2019 BASIM |
| TASARIM BASINCI | 8.1 MPa |
| MAKS.İZİN VERİLEN ÇALIŞMA BASINCI | 8.1 MPa |
| TASARIM SICAKLIĞI | 320℃ |
| HİDROSTATİK TEST BASINCI | 12.2 MPa |
| AŞINMA PAYI | 0,5 mm |
Ürün Özellikleri
