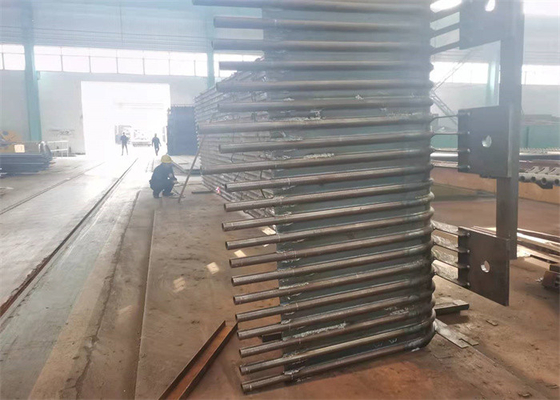

ASME Çivili Elektrik Santrali Su Duvar Paneli Yüksek Basınç

Bir kazandaki su duvarı, su borulu bir kazandaki refrakter ve borulardan oluşan bir fırın duvarıdır. Borular eşit aralıklarla yerleştirilmiştir ve genellikle sırayla kazanın ana üretim bankasına bağlanan başlıklara bağlanır. Burada iki katlı bir amaç, aksi takdirde atmosfere kaçacak ve kazandaki suyun ısınmasına yardımcı olacak ısıyı yakalamaktır. Ayrıca refrakterin soğuk kalmasına da yardımcı olurlar (nispeten konuşursak) Bu, refrakterin parçalanmasını önler.

Pimli su duvar panelleri genellikle fırın duvarının iç duvarına dikey olarak yerleştirilir, esas olarak fırında alev ve yüksek sıcaklıkta baca gazı tarafından yayılan radyan ısıyı emmek için kullanılır. Ana buharlaşan ısıtma yüzeyi türüdür. her türlü modern kazanlar ve kazan suyu sirkülasyon döngüsünün temel bileşenidir. Fırın duvarlarının hem soğutulması hem de korunmasından dolayı adı bu yüzdendir.

Su duvarı başlangıçta ısıtılmak için değil, fırını yüksek sıcaklık hasarından soğutmak için tasarlandı. Daha sonra, iyi ısı değişim işlevi nedeniyle, kazanın ana ısıtma parçası olarak buhar tamburunu kademeli olarak değiştirdi.

Kazan odasının iç duvarına döşenen ve birçok paralel borudan oluşan evaporatif ısıtma yüzeyi. Su duvarının işlevi, fırın odasındaki yüksek sıcaklıktaki alevin veya baca gazının radyan ısısını emmek, buhar veya sıcak su üretmektir. boruda ve fırın duvarını korumak için fırın duvarının sıcaklığını azaltın. Büyük kapasiteli bir kazanda, fırındaki alev sıcaklığı çok yüksektir, ısı radyasyonunun yoğunluğu çok büyüktür. Yüzde kırk ila yüzde elli veya daha fazlası kazandaki ısı, su duvarı tarafından emilir. Birkaç küçük kapasiteli kazan dışında, modern su borulu kazanlar, buharlaşmanın ana ısıtma yüzeyi olarak su soğutma duvarını alır.

Membranlı Su Duvarının Avantajları

1).Fırın duvarının sızdırmazlığını garanti etmek ve yanma odasının hava sızıntısını azaltmak.

2).Yanma odasının tam su soğutmasını sağlamak ve kazan aksesuarları membran su duvarı, ek ateşleme koşulu altında koklaşmayı önlemek için faydalıdır.

3).Termal depolama kapasitesi küçüktür, yanma odasının ısınması hızlıdır ve soğutma da hızlıdır, bu da kazanın çalıştırılması ve fırının kapanmasının soğuma süresini kısaltabilir.

4).Üstten destekli su soğutmalı duvarın benimsenmesi iyidir ve bu, çıkıntıya fayda sağlayan kazan çerçevesinin yükünü azaltabilir.

5) Çıplak borularla karşılaştırıldığında, membran su duvarı boruların ısı emme kapasitesini artırır.

6) Fabrika doğrudan kazan membran su duvarı, kazan parçalarının Ön kombinasyon derecesini iyileştirebilir ve kurulum iş yükünü azaltabilir.
