Taban Borusu SA192 Manifold Başlıklı Kazan Membran Duvarı

ASME Standart Taban Tüpü SA192 Manifold Başlıklı Kazan Membran Duvarı

ürün tanıtımı

Su duvar panelleri, kazan köşesinin etrafına yerleştirilmiş çok sayıda çelik borudan oluşan kazanların ana ısıtma yüzeyidir.İçeride akan su veya buhar bulunur ve dış kısım, kazanın fırınındaki alevin ısısını kabul eder ve esas olarak fırındaki yüksek sıcaklıktaki yanma ürünlerinin radyasyon ısısını emer.Çalışma sıvısı içinde yükselir ve ısı ile buharlaşır.

Firmamızın ürettiği ana su duvar paneli tipi membran duvardır.

Membranlı su duvarı, boru ve kanatlardan oluşan hava geçirmez bir yapıdır. Avantajları, ocakta daha az hava sızıntısı;boru döşeme duvarı, çelik yapıya daha az yük ve daha düşük kazan maliyeti kullanabilir;kullanımı kolay süspansiyon yapısı ve büyük ölçekli mekanize üretim, yüksek montaj oranı, düşük ısı depolama kapasitesi için uygun ve termal genleşme sistemini iyileştiren ve başlatma ve kapatma süresini kısaltan.Dezavantajı, üretim sürecinin karmaşık olmasıdır.Membranlı su duvarı genellikle büyük kapasiteli, yüksek sıcaklık ve yüksek basınçlı kazanlarda kullanılır.

Farklı üretim sürecine göre, membran su duvarı üç tipe ayrılabilir: 1. haddelenmiş kanatlı borular, daha az kaynak iş yükü ile sıralar halinde kaynaklanır, ancak kanatlı borular pahalıdır.2. çıplak boru ve kanat (yassı çelik), düşük malzeme maliyetine sahip olan ve çeşitli sahaların gereksinimlerini kolayca karşılayabilen sıralar halinde kaynaklanır, ancak yassı çelik yüksek hassasiyet ve bitirme ekipmanı gerektirir. borular, çoğunlukla borular arasındaki küçük adım için kullanılan kaynak telinin doldurulmasıyla oluşturulur.Membran su duvarının boruları arasındaki adım, kazan basıncı ve fırın ısı yükü gibi faktörlerle ilgilidir, genellikle s/d 1.2-1.5'tir.

Şartname

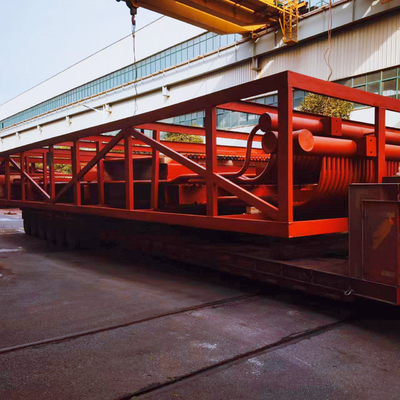

Yukarıdaki resimler, aşağıdaki spesifikasyon detayları ile bir Pakistan projesi için membran duvarlardır:
