Ürün ayrıntıları

Ev > Ürünler >

Endüstriyel kullanım için gelişmiş serpentin süper ısıtıcısı ve yeniden ısıtıcısı

Ürünler

Baca Gazı Soğutucu

Bizimle İletişim

hdb@boilerfabrication.cn

86-15151590099

Şimdi iletişime geçin

Endüstriyel kullanım için gelişmiş serpentin süper ısıtıcısı ve yeniden ısıtıcısı

Adedi:	1 set / 10tons
fiyat:	pazarlık edilebilir
Standart ambalaj:	Seaworthy packing
Teslim süresi:	50 ~ 100 Days
Ödeme yöntemi:	L/C, T/T, Western Union
Tedarik kapasitesi:	1500 Tons / Month

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin

ISO9001 , SGS , TUV , ASME , EN

Marka adı

HD BOILER

Sertifika

ISO9001 , SGS , TUV , ASME , EN

Model Number

Superheater and Reheater

Material:

SA213-TP321H

Color:

Customized

Specification:

OD=38,Thickness=6mm

PWHT:

Solution treatment

Ovality:

Less than 15%

Thickness reduce:

Less than 15%

Product name:

superheater and reheater

Usage:

Power Station,Thermal power plant/station boiler

Ürün Tanımı

Endüstriyel kullanım için gelişmiş serpentin süper ısıtıcısı ve yeniden ısıtıcısı

Akış direnci optimizasyonu?

1Oval tüpler (-25% direniş) 2Vörtex ortadan kaldırmak için akış kılavuzları

Açıklama

Buhar Süper Isıtıcı, aşırı ısınmış buhar üretmek veya ıslak buharı bir kazan tarafından üretilen kuru buhara dönüştürmek için kullanılan bir bobin tipi ısı değiştiricisidir.Bu bir kazan farklı bir şekilde, kazan, suyun buhar haline dönüştürülmesi için hem duyarlı ısı hem de gizli ısı kullanırken, süper ısıtıcı, entalpiyi artırmak için buharı aşırı ısıtmak için sadece duyarlı ısı kullanır.

Plate süper ısıtıcı

Platen süper ısıtıcısı, dış çapı 32 ~ 42 mm olan çelik borudan ve genellikle fırının veya fırının çıkışının üst kısmında askıya alınan başlıktan oluşur.Her bir ekranda tüp sayısı genellikle 15 ~ 30Gerekli buhar akış hızına göre belirlenir.

Serpentine Süper IsıtıcıTüpün dış çapı genellikle 30-60 mm'dir. Konveksiyon süper ısıtma en yaygın olarak kullanılanıdır ve yılan tüpü türü benimsenir.450-1000 °C sıcaklıkta duman gazı içinde düzenlenmiştir, ve duman gazının çapraz ve boyutsal erozyonuna maruz kalır.


Ayrıntılar

Süper ısıtma, genel verimliliği arttırır ve bıçak erozyonunu önleyen türbinin son aşamalarında çok fazla yoğunlaşmayı önler.
Fırından çıkan yanma gazlarının ısısı buhardan nemin çıkarılması ve buharın aşırı ısınması için kullanılır.
Süper ısıtıcılar genellikle bir veya daha fazla dönüş bükülmesi ile paralel olarak birkaç boru devresine sahiptir.
Sıcak gazlardan aşırı ısıtıcının buharına ısı yüksek sıcaklıklarda aktarılır.
Bu nedenle, süper ısıtıcının ön bölümü, boru duvarının temp.stressing'ini azaltmak için karşı akışta ve ikincil bölümü paralel akışta düzenlenmiştir.

İlke

Süper ısıtıcının prensibi, kazanın buhar üreten borularına benzer.
Yüksek sıcaklıkta sıcak gazlar süper ısıtma borularını süpürerek buharın sıcaklığını yükseltir. Büyüklüğü, süper ısıtmadan çıkan çıkış gazı sıcaklığına ve gaz hızına bağlıdır.
Doymuş buharı ısıtmak için kullanılır, buhar sıcaklığı 900 derece C'ye kadar olabilir.
Elektrik üretimini artırmak için süper ısıtıcı kapasitesinin yükseltilmesi
Bize buhar kapasitesi, basınç, gerekli sıcaklık vb gibi gerekli teknik verileri gönderin. Buna göre tasarlayacağız.

Türü	Avantajlar	Dezavantajları	Destekleme yöntemi
Kolye tipi	1.Sert yapısal destek	12. Dondurulmuş buhar tarafından akış tıkanması. 2. Altta birikmiş suyu temizlemek için yavaş yeniden başlatmak gerekir.	Yukarıdan desteklenir
Dönüştürülmüş tip	1.Kondense buharının düzgün drenajı	1. Özellikle yüksek hızlı gaz akışında yapısal sertlik eksikliği	Aşağıdan desteklenir
Yatay tip	1Uygun drenaj 2İyi yapısal sertlik.	1Flam'ı doğrudan görmezler, bu yüzden çoğunlukla konvektif tiplerdir.	Genellikle ana fırına paralel dikey gaz borularında desteklenir.

Görev

Süper ısıtıcıBuharın ısısını doygunluk noktasının üzerinde yükseltmek.
Tekrar ısıtıcıTemel olarak, bir türbinin yüksek basınçlı aşamasından çıkan buharı aşırı ısıtan bir süper ısıtıcıdır.Yüksek basınçlı ve düşük basınçlı türbinler arasında buharı yeniden ısıtarak, elektrik santrali döngüsünün elektrik verimliliğini %40'ın ötesine çıkarmak mümkündür.- Yeniden ısıtma döngüsü, yalnızca daha büyük enerji santrallerinde ekonomik olarak uygulanabilir olduğu için büyük enerji kazanlarında kullanılır.

Avantajları ve dezavantajları

Koltuk tipi 1. Sert yapısal destek

1. yoğunlaşmış buhar tarafından akış tıkanması

2Aşağıda birikmiş suyu temizlemek için yavaş bir yeniden başlatmaya ihtiyacı var.

Dönüştürülmüş tip 1. Dondurulmuş buharın uygun drenajı

1. Özellikle yüksek hızlı gaz akışında yapısal sertlik eksikliği altından desteklenir

Yatay tip

1Uygun drenaj

2- İyi yapısal sertlik.

Flam'ı doğrudan görmezler, bu nedenle çoğunlukla konvektif tiplerdir. Genellikle ana fırına paralel dikey gaz borularında desteklenirler.

Endüstriyel kullanım için gelişmiş serpentin süper ısıtıcısı ve yeniden ısıtıcısı 0

Gelişmiş teknoloji

1	HDB, boruların ömrünü tahmin etmek için kalan yararlı yaşam analizi sistemini kullanma konusunda geniş bir deneyime sahiptir.
2	Sistem, yerinde yıkıcı olmayan bir test sırasında tüpün oksit ve duvar kalınlığını ölçer ve bu, kalan kullanım ömrünü hesaplamak için kullanılır.
3	HDB, oksit ölçüm teknolojisini 1991 yılında geliştirdi ve şimdi dünya çapında standart olarak kullanılıyor.

Ayrıntılar

1	Malzeme bileşimi	Karbon çelik, alaşımlı çelik veya ısıya dayanıklı çelik, toplama kutuları ve diğer destek malzemeleri.
2	Tasarım modeli	Dikey veya yatay düzen.
3	Avantajlar	Güzel görünüm, boyut, doğruluk, birinci sınıf bükme ve kaynak teknolojisi, birinci sınıf algılama ekipmanları.

Ürün Fonksiyonu

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2Süper ısıtma ısıtması, genel genel döngü verimliliğini arttırır ve bıçak erozyonunu önleyen türbinin son aşamalarında çok fazla yoğunlaşmayı önler.

3Fırından çıkan yanma gazlarının ısısı, buharın nemini çıkarmak ve buharı aşırı ısınmak için kullanılır.

4Süper ısıtıcılar genellikle başlıklar arasında birbirine bağlı bir veya daha fazla dönüş bükülmesi ile paralel olarak birkaç boru devresine sahiptir.

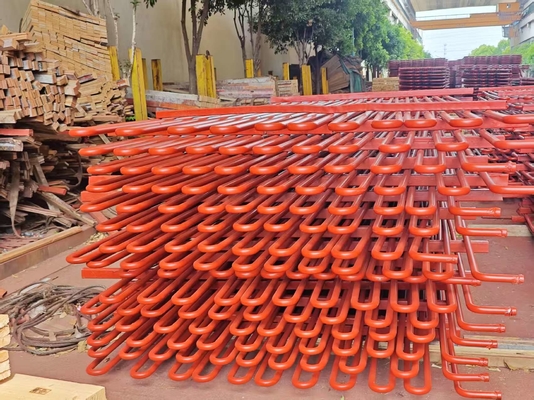

Ürün gösterimi

Endüstriyel kullanım için gelişmiş serpentin süper ısıtıcısı ve yeniden ısıtıcısı 1
