Özelleştirilmiş Premium Nikel Temel Isı Değiştirme Parçaları Süper Isıtıcı ve Tekrar Isıtıcı

Özelleştirilmiş Premium Nikel Temel Isı Değiştirme Parçaları Süper Isıtıcı ve Tekrar Isıtıcı

Bir kazanın süper ısıtıcısı nedir?

Bir süper ısıtıcı, ısı verimliliğini artırmak ve türbin yoğunlaşmasını önlemek için doymuş buharı kaynama noktasının ötesine ısıtır.

Süper ısıtıcının ve yeniden ısıtıcının ürün fonksiyonları

Süper ısıtıcı

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2Süper ısıtma ısıtması, genel genel döngü verimliliğini arttırır ve bıçak erozyonunu önleyen türbinin son aşamalarında çok fazla yoğunlaşmayı önler.

3Fırından çıkan yanma gazlarının ısısı, buharın nemini çıkarmak ve buharı aşırı ısınmak için kullanılır.

4Süper ısıtıcılar genellikle başlıklar arasında birbirine bağlı bir veya daha fazla dönüş bükülmesi ile paralel olarak birkaç boru devresine sahiptir.

Tekrar ısıtıcı

1Tekrar ısıtıcıların işlevi, turbinden gelen kısmen genişletilmiş buharı yeniden ısıtmaktır.

Bu, buharın türbinin son aşamasında mümkün olduğunca kuru kalması için yapılır.

2Yer: Konvektif süper ısıtıcının öncesinde veya sonrasında, modern yüksek basınçlı ısıtıcılarda, yeniden ısıtıcılar genellikle iki bölümden oluşur.

3Birincil bölüm konvektif bölgeye yerleştirilir ve ikincil bölüm yukarıdan asılı fırın çıkışında yerleştirilir.

4-Reheaterler için tasarım düşünceleri, süperheaterler için benzerdir.

5Aynı çıkış sıcaklıklarına sahip ancak buhar basınçları süper ısıtıcıların yaklaşık 20-25%'idir.

Süper ısıtıcı ve yeniden ısıtıcının ayrıntıları

Tip Avantajlar dezavantajlar Destekleme yöntemi

Kolye tipi

1.Sert yapısal destek

2. yoğunlaşmış buhar tarafından akış tıkanması

3Aşağıda birikmiş suyu temizlemek için yavaş bir yeniden başlatmaya ihtiyacı var.

Dönüştürülmüş tip

1.Kondense buharının düzgün drenajı

2. Özellikle yüksek hızlı gaz akışında yapısal sertlik eksikliği altından desteklenir

Yatay tip

1Uygun drenaj

2- İyi yapısal sertlik.

Flam'ı doğrudan görmezler, bu nedenle çoğunlukla konvektif tiplerdir. Genellikle ana fırına paralel dikey gaz borularında desteklenirler.

Süper ısıtıcının ve yeniden ısıtıcının üretim ve kabul kriterleri

1.JB/T1611 "Boiler borularının üretimi için teknik özellik".

2.JB/T1612 "Kotel basıncı testinin teknik koşulları".

3.JB/T1613 "Kotelin basınçlı parçalarının kaynak için teknik özellik".

4.JB/T1615"Kotelin boyanması ve paketlenmesi için teknik özellik".

5. JB/T3375 "Kotel yapımı için malzemelerin kabul edilmesi için kurallar".

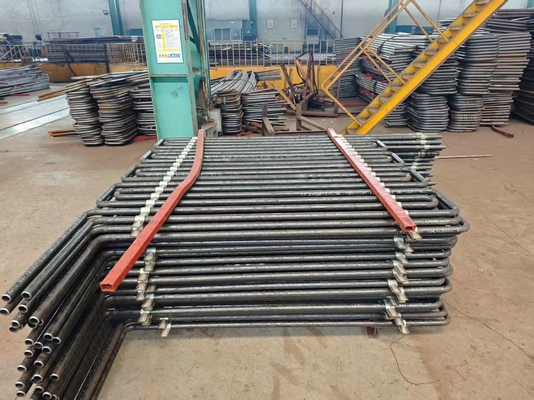

Ürün Görüntüsü
