Atık Enerji Geri Kazanma Çözümü Özel Süper Isıtma ve Tekrar Isıtma Sistemleri

Atık Enerji Geri Kazanım Çözümü Özelleştirilmiş Kızdırıcı ve Yeniden Isıtıcı Sistemler

Yeniden ısıtıcı, kızdırıcıdan nasıl farklıdır?

Yeniden ısıtıcı, türbinde kısmi genleşmeden sonra buharı yeniden ısıtırken, kızdırıcı, doymuş buharı kazandan ısıtır.

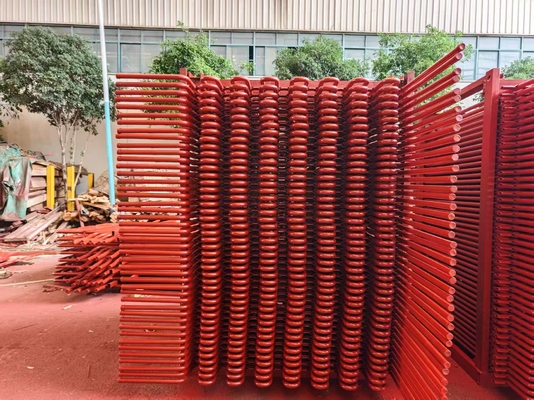

Ürün Teşhiri

Kızdırıcı ve Yeniden Isıtıcının Ürün İşlevleri

Kızdırıcı

1. Termik santraldeki kızdırıcının işlevi, kazandan çıkan doymuş buhardan ( %1 ila %2 ) son nem izlerini gidermek ve sıcaklığını doyma sıcaklığının yeterince üzerine çıkarmaktır.

2. Kızdırma, genel döngü verimliliğini artırır ve ayrıca türbinin son aşamalarında çok fazla yoğuşmayı önleyerek kanat erozyonunu önler.

3. Fırından çıkan yanma gazlarının ısısı, buhardan nemin giderilmesi ve buharın kızdırılması için kullanılır.

4. Kızdırıcılar genellikle kolektörler arasında bağlantılı bir veya daha fazla dönüş bükümü olan birkaç paralel boru devresine sahiptir.

Yeniden Isıtıcı

1. Yeniden ısıtıcıların işlevi, türbinden kısmen genleşmiş buharı yeniden kızdırmaktır.

Bu, buharın türbinin son aşamasından mümkün olduğunca kuru kalmasını sağlamak için yapılır.

2. Konum: Yardımcı kazanların konvektif bölgesinde, konvektif kızdırıcının öncesinde veya sonrasında. Modern yüksek basınçlı kazanlarda, yeniden ısıtıcılar genellikle iki bölüm halindedir.

3. Birincil bölüm konvektif bölgeye yerleştirilir ve ikincil bölüm doğrudan fırın çıkışına, üstten asılı olarak yerleştirilir.

4. Yeniden ısıtıcılar için tasarım hususları, kızdırıcılar için olanlara benzerdir.

5. Aynı çıkış sıcaklıklarına sahiptirler, ancak buhar basınçları kızdırıcılardakilerin yaklaşık %20-25'idir. Bu nedenle, yeniden ısıtıcılar için daha düşük kalitede çelik alaşımı kullanılabilir.

Tip Avantajları Dezavantajları Destekleme yöntemi

Sarkıt tipi

1. Sağlam yapısal destek

2. Yoğuşmuş buhar nedeniyle akış tıkanması

3. Altta biriken suyu temizlemek için yavaş yeniden başlatma gerekir. yukarıdan desteklenir

Ters tip

1. Yoğuşmuş buharın uygun şekilde tahliyesi

2. Özellikle yüksek hızlı gaz akışında yapısal sertlik eksikliği Aşağıdan desteklenir

Yatay tip

1. Uygun drenaj

2. İyi yapısal sertlik.

Alevi doğrudan görmezler, bu nedenle esas olarak konvektif tiptedirler Genellikle ana fırına paralel dikey gaz kanallarında desteklenirler.

Kızdırıcı ve Yeniden Isıtıcının Detayları

Kızdırıcı ve Yeniden Isıtıcının İmalat ve Kabul Kriterleri

1. JB/T1611 " Kazan borularının imalatı için teknik şartname."

2. JB/T1612 "kazan basınç testi teknik koşulları. "

3. JB/T1613 "Kazan basınç parçalarının kaynağı için teknik şartname."

4. JB/T1615"Kazan boyama ve paketleme için teknik şartname."

5. JB/T3375 "Kazan yapımı için malzemelerin kabulü için kurallar."
