Özelleştirilmiş Enerji Santrali Çözümleri SA192 Serpentine Süper Isıtıcı ve Tekrar Isıtıcı Parçaları

Özelleştirilmiş Enerji Santrali Çözümleri SA192 Serpentine Süper Isıtıcı ve Tekrar Isıtıcı Parçaları

Süper ısıtıcıların ana türleri nelerdir?

Radyant ( fırında yer alan) ve konveksiyon (gaz yollarında) türleri.

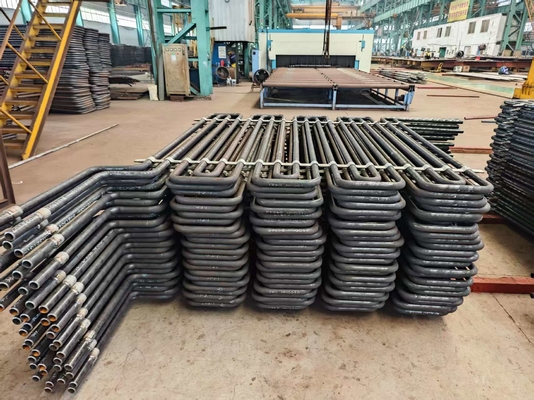

Ürün Görüntüsü

Süper ısıtıcının ve yeniden ısıtıcının ürün fonksiyonları

Süper ısıtıcı

1. Bir ısı santralinde, süper ısıtıcının görevi çok önemlidir.Kütleciyi terk eden doymuş buharda kalan %1 ila %2 nemden kurtulur ve sıcaklığını doyum noktasının çok üstünde yükseltir.Bu buharı daha güçlü ve verimli hale getirir.
2. Süper ısıtma sadece enerji üretimi döngüsünün genel verimliliğini artırmakla kalmaz aynı zamanda türbinin son aşamalarında aşırı yoğunlaşmanın önlenmesine de yardımcı olur.Çünkü çok fazla yoğunlaşma zamanla türbin kanatlarına zarar verebilir.Yani, süper ısıtıcı türbinin düzgün çalışmasına yardımcı olur ve daha uzun süre dayanır.
3. Bu şekilde çalışır: Süper ısıtıcı fırının yanma gazlarından gelen ısıyı kullanır. Bu ısı buharı tamamen kurutur ve daha sonra aşırı ısıtır.Verimli enerji üretimi için gereken ekstra sıcaklık artışını sağlıyor..
4. Süper ısıtıcılar, yan yana çalışan birden fazla boru devresinden oluşur.Bu ayar buharın eşit şekilde dağıtılmasına yardımcı olur ve ısı aktarımını en üst düzeye çıkarır.

Tekrar ısıtıcı

1. Reheater'ların özel bir rolü vardır: Turbinde zaten biraz genişlemiş buharı yeniden ısıtırlar.Buharın mümkün olduğunca kuru kalmasını sağlarlar.Kuru buhar daha iyi performans ve türbin bileşenlerinin daha az aşınması anlamına gelir.
2. İlaç kazanlarının içinde, genellikle konvektif bölgedeki konvektif süper ısıtıcının öncesinde veya sonrasında, farklı yerlerde yeniden ısıtıcı bulabilirsiniz.Isıtıcılar genellikle iki bölümden oluşur..
3. İlk kısım, ya da birincil bölüm, konvektif bölgede oturur, burada yeniden ısıtma sürecini başlatır.Buharı son seviyesine çıkarmak.En iyi sıcaklık.
4. Mühendisler ısıtıcıları tasarlarken, ısıtıcıların da yüksek sıcaklıklara dayanması ve ısı aktarımını verimli hale getirmesi için kullandıkları ilkelere uyarlar.
5. Reheaters ve superheaters aynı çıkış sıcaklıklarına sahip olabilirler, ancak reheaters'daki buhar basıncı, superheaters'daki basıncın sadece yaklaşık 20 - 25%'idir.Bu daha düşük basınç, ısıtıcılar için daha düşük kaliteli çelik alaşımları kullanabileceğimiz anlamına geliyor.Bu, performansın feda edilmeden maliyetleri azaltmaya yardımcı olur.

Süper ısıtıcı ve yeniden ısıtıcının ayrıntıları

Süper ısıtıcının ve yeniden ısıtıcının üretim ve kabul kriterleri

1.JB/T1611 "Boiler borularının üretimi için teknik özellik".

2.JB/T1612 "Kotel basıncı testinin teknik koşulları".

3.JB/T1613 "Kotelin basınçlı parçalarının kaynak için teknik özellik".

4.JB/T1615"Kotelin boyanması ve paketlenmesi için teknik özellik".

5. JB/T3375 "Kotel yapımı için malzemelerin kabul edilmesi için kurallar".

Tip Avantajlar dezavantajlar Destekleme yöntemi

Kolye tipi

1.Sert yapısal destek

2. yoğunlaşmış buhar tarafından akış tıkanması

3Aşağıda birikmiş suyu temizlemek için yavaş bir yeniden başlatmaya ihtiyacı var.

Dönüştürülmüş tip

1.Kondense buharının düzgün drenajı

2. Özellikle yüksek hızlı gaz akışında yapısal sertlik eksikliği altından desteklenir

Yatay tip

1Uygun drenaj

2- İyi yapısal sertlik.

Flam'ı doğrudan görmezler, bu nedenle çoğunlukla konvektif tiplerdir. Genellikle ana fırına paralel dikey gaz borularında desteklenirler.
